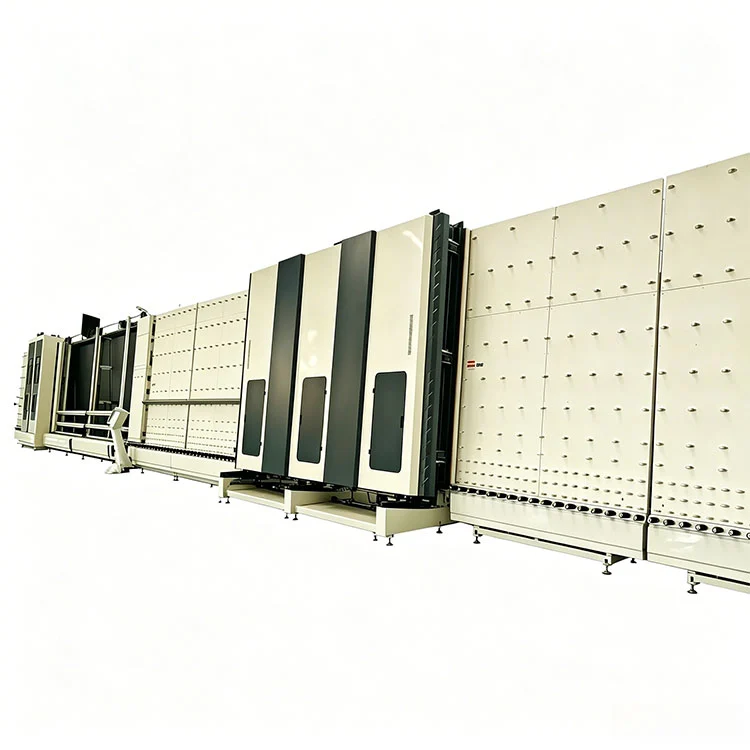

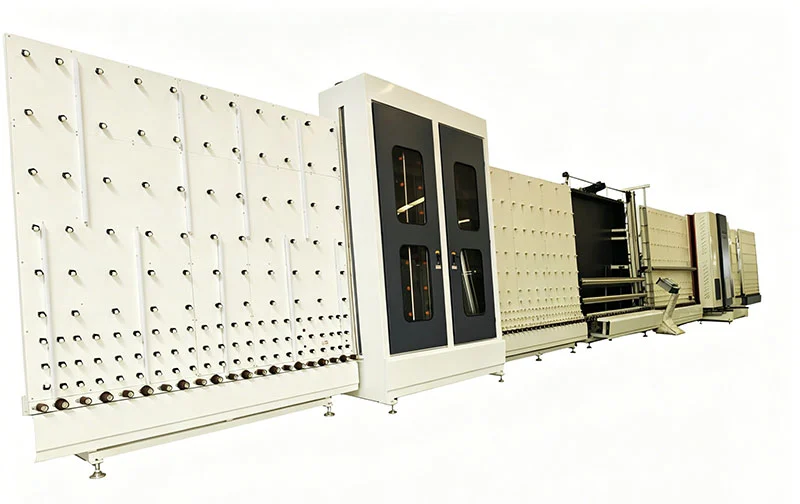

2000 vertikali CNC skalbimo džiovinimo preso linija izoliuoto ir grūdinto stiklo mašinai

Pagrindinės savybės

The2000 vertikali CNC skalbimo džiovinimo preso linija izoliuoto ir grūdinto stiklo mašinaiyra pastatyta aplink vertikalią transportavimo konstrukciją, kuri leidžia vandeniui nutekėti gravitacijos būdu plovimo ir skalavimo etapuose ir padeda išlaikyti stiklo paviršių be likučių lašelių prieš džiovinimą.

1. Skalbimas, džiovinimas ir spaudimas vienoje eilutėje:Trys etapai yra išdėstyti nuosekliai viename konvejerio kelyje. Stiklo lakštai patenka į pakrovimo galą ir išeina kaip presuoti izoliaciniai stiklo paketai arba išvalyti atskiri stiklai. Nereikia rankinio perkėlimo tarp stočių. Vertikalus išdėstymas užima mažiau grindų ploto nei lygiavertis horizontalus išdėstymas.
2. CNC jutiklinio ekrano valdymas:Pramoninis jutiklinis ekranas yra operatoriaus sąsaja. Įvairių tipų stiklo parametrai – plovimo laikas, džiovinimo temperatūra, presavimo slėgis ir transporterio greitis – gali būti išsaugoti kaip pavadinti receptai ir atšaukti iš atminties. Sistema registruoja pavojaus signalus ir ekrane pateikia klaidų kodų nuskaitymus.
3. Aukšto slėgio plovimas su recirkuliacija:Dviejų eilių purškimo antgaliai tiekia vandenį reguliuojamu slėgiu į abu stiklo paviršius. Daugiasluoksnė filtravimo sistema sulaiko daleles ir leidžia recirkuliuoti tą patį vandenį. Vidutinis vandens suvartojimas yra apie 0,8 m³ per valandą, o filtro elementus galima valyti be didesnio išmontavimo.
4. Džiovinimas šildomu oru:Džiovinimo sekcijoje naudojama uždara karšto oro kamera, kurios temperatūros diapazonas yra nuo 40°C iki 120°C, be pakopų reguliuojama. Oras cirkuliuojamas per šildytuvus ir oro peiliais nukreipiamas į stiklo paviršių. Kamera yra sandari, kad nepatektų dulkės, todėl prieš presuojant išdžiūvęs stiklas nėra pakartotinai užterštas.
5. Hidraulinio presavimo stotis:Spaudimo jėgą sukuria hidraulinis cilindras, kurio slėgis reguliuojamas nuo 0,2 MPa iki 1,2 MPa. Spaudimo greitis ir laikymo laikas yra programuojami. Grūdintam stiklui slėgio rampa gali būti nustatyta į švelnesnį profilį, kad būtų sumažinta dūžimo rizika.
6. Prieiga prie statybos ir priežiūros:Rėmas pagamintas iš sutirštinto anglinio plieno plokštės. Guoliai, sandarikliai ir šepečių ritinėliai yra skirti nuolatiniam darbui. Kiekvienos sekcijos šonuose esantys techninės priežiūros skydeliai suteikia prieigą prie siurblių, filtrų ir orapūtės variklių nenuimant konvejerio konstrukcijos.
7. Stiklo tipo suderinamumas:Linija tvarko izoliacinį stiklą, grūdintą stiklą, architektūrines plokštes ir užuolaidų stiklą. Minimalūs ir didžiausi dydžiai yra atitinkamai 280 × 450 mm ir 2000 mm pločio. Standartinis ir pasirinktinis apdorojimas palaikomas koreguojant saugomus parametrų rinkinius.

Techninės specifikacijos

Visi toliau nurodyti parametrai2000 vertikali CNC skalbimo džiovinimo preso linija izoliuoto ir grūdinto stiklo mašinaiyra tikrinami gamyklos bandymų metu prieš išsiunčiant. Prie kiekvieno užsakymo pridedama patikrinimo prieš pristatymą ataskaita.

Linijos darbo eiga

Stiklo lakštai juda per2000 vertikali CNC skalbimo džiovinimo preso linija izoliuoto ir grūdinto stiklo mašinaiištisine vertikalia orientacija. Pakrovimo stotyje operatorius uždeda stiklo plokštę ant konvejerio. Pirmoje dalyje abu paviršiai nuplaunami recirkuliuojančiu vandeniu per dviejų eilių purškimo antgalius, po to nuplaunami gėlu vandeniu. Tada stiklas patenka į šildomą džiovinimo kamerą, kur oro peiliai karštą orą nukreipia per paviršių. Po džiovinimo stiklas patenka į presavimo stotį. Izoliaciniams stiklo paketams tarpinis rėmas, jau padengtas pirminiu sandarikliu, yra tarp dviejų stiklų, o hidraulinis presas juos sujungia kontroliuojamu slėgiu. Vienos grūdinto stiklo plokštės gali praeiti per liniją, kai presavimo stotis nustatyta į apėjimo režimą. Baigtas stiklas išeina iškrovimo gale.

Pagrindiniai komponentai

• CNC jutiklinis ekranas ir PLC:Pramoninio lygio valdiklis su spalvotu ekranu. Saugo kelis stiklo receptus. Rodo kiekvieno skyriaus būseną realiuoju laiku ir registruoja pavojaus istoriją.
• Purškimo antgaliai ir filtravimas:Nerūdijančio plieno plokščios srovės purkštukai, išdėstyti dvigubomis eilėmis. Trijų pakopų filtrų sistema – šiurkštus tinklelis, smulkus tinklelis ir aktyvuota anglis – išvalo recirkuliuotą vandenį prieš jam grįžtant į purškimo grandinę.
• Šildymo ir džiovinimo įrenginys:Elektriniai šildymo elementai sandarioje kameroje. Oro peiliai yra išdėstyti taip, kad padengtų visą stiklo plotį. Temperatūros jutikliai grįžta į PLC uždaro ciklo valdymui.
• Hidraulinio preso cilindras:Dvigubo veikimo hidraulinis cilindras su slėgio keitikliu. Paspaudimo jėga, rampos laikas ir laikymo trukmė nustatomi jutikliniame ekrane.
• Konvejerio sistema:Motorizuoti ritinėliai su guma padengtais paviršiais transportuoja stiklą. Per keitiklio pavarą greitis keičiamas nuo 1 iki 6 m/min.
• Rėmas ir apsauga:Anglies plieno konstrukcija su korozijai atspariais dažais. Skalbimo ir džiovinimo sekcijas apgaubia skaidrios apsauginės plokštės. Avarinio sustabdymo mygtukai yra pakrovimo ir iškrovimo stotyse.

Gamintojas ir garantija

Shandong Lebulang Precision Machinery Co., Ltd., veikianti kaip Lebulang mašina, stiklo ir langų apdirbimo įrangą savo Džinano gamykloje gamina nuo 1996 m. Įmonė vykdo mokslinius tyrimus ir plėtrą, komponentų apdirbimą, surinkimą, testavimą ir pardavimą vienoje organizacijoje. The2000 vertikali CNC skalbimo džiovinimo preso linija izoliuoto ir grūdinto stiklo mašinaiyra sukurta pagal šią integruotą sistemą ir siunčiama tiesiai iš gamyklos. Taikomi CE ir ISO 9001 sertifikatai. Vienerių metų garantija taikoma pagrindinei konstrukcijai, išskyrus įprastą susidėvėjimą. Įtraukiama nuotolinė techninė pagalba ir eksploatavimo mokymai. Atsarginės dalys yra sandėlyje ir gali būti siunčiamos į užsienį. Montavimas vietoje ir paleidimas gali būti organizuojamas kaip atskira paslauga.

DUK

Q1: Kokio tipo stiklą gali apdoroti ši gamybos linija?

A:2000 vertikali CNC skalbimo džiovinimo preso linija izoliuoto ir grūdinto stiklo mašinaiyra skirtas stiklo ir grūdinto stiklo izoliacijai, taip pat palaiko architektūrinį, durų ir langų bei užuolaidų stiklą, kurio storis nuo 4 mm iki 25 mm. Jis nėra skirtas stiklui, plonesniam nei 3 mm arba storesniam nei 25 mm.

2 klausimas: ar mašiną sunku valdyti naujiems darbuotojams?

A: Operacijai naudojamas CNC jutiklinis ekranas su išsaugotais receptais, skirtais skirtingų tipų stiklams. Pateikiamas vadovas anglų kalba ir vaizdo įrašų vadovas. Nuotolinis nurodymas pasiekiamas sąrankos metu. Remiantis atsiliepimais iš gamybos vietų, operatoriai tampa patenkinti kasdieniu darbu per vieną ar dvi darbo dienas.

3 klausimas: kaip dažnai reikia cirkuliuojančio vandens sistemos priežiūros?

A: Daugiasluoksnė filtravimo sistema leidžia recirkuliuoti vandenį ilgą laiką. Filtrų ekranai turi būti tikrinami ir valomi pagal grafiką, nustatytą pagal dienos stiklo pralaidumą. Pakaitinius filtro elementus galima įsigyti kaip atsargines dalis. Vandens bako lygis periodiškai papildomas, kad būtų kompensuotas garavimas.

4 klausimas: ar įrangos įtampą galima pritaikyti skirtingoms šalims?

A: Standartinė konfigūracija veikia 380 V trifaziu 50 Hz dažniu. Įtampa ir dažnis gali būti nurodyti užsakymo metu, pavyzdžiui, 220 V/60 Hz arba 415 V/50 Hz, todėl įrenginys atitinka vietinius maitinimo standartus nereikalaujant išorinio transformatoriaus.
