CNC didelio našumo užuolaidų sienelių pjūklas

Apžvalga

Sunkiosios galios užuolaidų sienų įpjovimo pjūklas yra profesionalus pjovimo sprendimas, sukurtas specialiai aliuminio užuolaidų sienoms ir fasado profiliams gaminti. Sukurtas su standžiu plieniniu rėmu ir pažangiu CNC servo valdymu, jis užtikrina pakartojamą tikslumą, lankstumą įvairiais kampais ir pramoninio lygio ilgaamžiškumą didelės apimties gamybos aplinkoje.

Nesvarbu, ar apdorojate komercines užuolaidines sienas, parduotuvių vitrinų sistemas ar architektūrines aliuminio ekstruzijas, ši mašina užtikrina švarias, be įbrėžimų įpjovas su minimaliu medžiagų švaistymu – sumažina neautomatinį perdirbimą ir padidina bendrą pralaidumą.

Tvirtas užuolaidų sienų įpjovimo pjūklas



Pagrindinės savybės

1. CNC precizinis valdymas

Su didelio atsako servo pavaros sistema ir CNC programuojamu valdikliu, pjovimo galvutės padėties nustatymo tikslumas siekia ±0,1 mm. Operatoriai gali saugoti kelias įpjovų programas, kad greitai perjungtų receptus tarp skirtingų profilių tipų.

2. Sunkiasvorė standi konstrukcija

Mašinos korpusas pagamintas iš storasienių plieninių vamzdžių su įtempių mažinimo apdorojimu, pašalinant vibraciją pjovimo dideliu greičiu metu. Tai užtikrina vienodą pjovimo kokybę net ir dirbant visą parą.

3. Pneumatinė prispaudimo sistema

Dviejų veiksmų pneumatiniai cilindrai su reguliuojamu slėgiu užtikrina saugų, be dėmių prispaudimą ant subtilaus anoduoto arba milteliniu būdu dengto aliuminio paviršių. Greito atleidimo funkcija sumažina ciklo laiką tarp ruošinių.

4. Daugiakampio įpjovimo galimybė

Palaiko 0°–90° (arba nurodykite savo diapazoną) reguliuojamus įpjovų kampus, kad būtų galima pritaikyti įvairias užuolaidų sienelių ir skersinių konfigūracijas. Kampo nustatymus galima reguliuoti per skaitmeninį skaitymą arba CNC sąsają.

5. Didelio efektyvumo lustų ištraukimas

Integruotas dulkių / drožlių surinkimo prievadas jungiamas prie standartinių pramoninių ištraukimo sistemų, palaiko švarią darbo aplinką ir prailgina ašmenų tarnavimo laiką.

6. Operatoriui patogi sąsaja

Intuityvus jutiklinis HMI su kelių kalbų palaikymu (anglų, ispanų, rusų, arabų). Vizualinis programavimas leidžia operatoriams nustatyti įpjovos matmenis be pažangaus techninio mokymo.

Kaip tai veikia

1. Operatorius uždeda aliuminio profilį ant darbo stalo ir įjungia pneumatinius spaustukus, kurie sutvirtina ruošinį tiek vertikaliai, tiek horizontaliai.

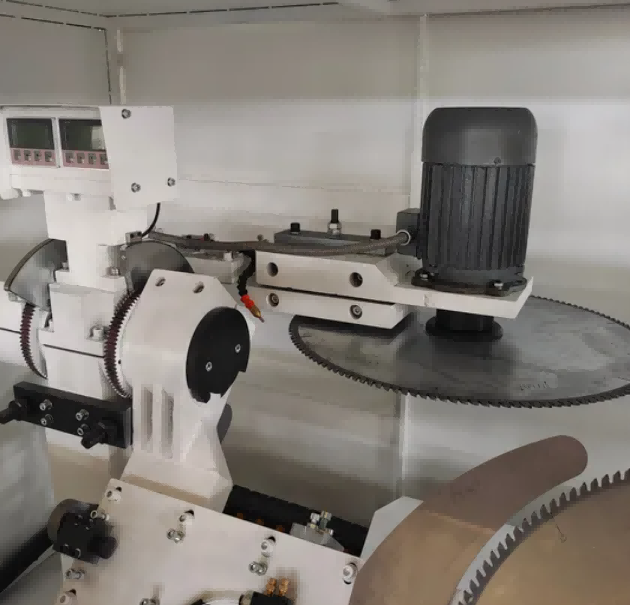

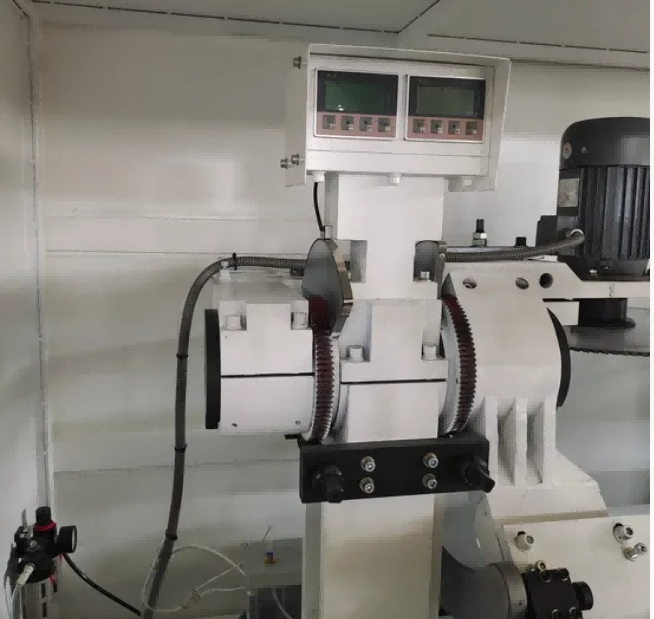

2. Norimas pjovimo kampas nustatomas naudojant magnetinės skalės skaitmeninį ekraną, o dvigubi pjovimo diskai yra atitinkamai išdėstyti ±45° diapazone.
3. Hidropneumatinė padavimo sistema reguliuojamu greičiu (0–3 m/min.) įstumia besisukančius peilius į profilį, vienu praėjimu išpjauna įpjovas, griovelius ar sudėtinius kampus.
4. CNC sistema palaiko CAD grafikos importavimą ir grafinį programavimą, todėl operatoriai gali apibrėžti įpjovų raštus, skylių padėtis ir lizdo matmenis tiesiai iš projektavimo failų.
5. Trijų ašių pilno servovariklio konfigūracija (X, Y, Z ašys, varomos krumpliaračiais ir rutuliniais sraigtais) įgalina tikrą trijų ašių jungtį gręžiant, frezuojant griovelius, apvalias skylutes, specialios formos skylutes, raktų skylutes ir įdubimus vienu užspaudimu.
6. Pasirenkamas tripusis apverčiamas darbo stalas leidžia apdirbti profilį trimis paviršiais nekeičiant padėties, o tai pagerina sudėtingų aliuminio ekstruzijų apdorojimo efektyvumą.
7. Pasibaigus pjovimo ciklui, peiliai susitraukia, spaustukai atsilaisvina ir apdirbtas profilis pašalinamas.

Gamintojas ir garantija

Shandong Lebulang Precision Machinery Co., Ltd., veikianti kaip Lebulang Machine, nuo 1996 m. gamina aliuminio apdirbimo įrangą savo Džinano gamykloje Kinijoje.Tvirtas užuolaidų sienų įpjovimo pjūklastiekiamas tiesiogiai gamykloje su CE ir ISO sertifikatu. Pagrindinei konstrukcijai taikoma 12 mėnesių garantija. Pridedama nuotolinė techninė pagalba, mokymo vaizdo įrašai ir vadovas anglų kalba. Už papildomą mokestį galima suorganizuoti apmokymus vietoje ir paleidimą. Atsarginės dalys, pvz., pjūklo geležtės, pneumatiniai sandarikliai ir kreipiamieji komponentai, yra sandėliuojamos išsiuntimui.

DUK

1 klausimas: koks yra didžiausias profilio dydis, kurį gali apdoroti ši mašina?

A: Standartinis modelis tinka iki 300×250 mm profiliams, kurių didžiausias pjovimo gylis yra 175 mm. Pagal pageidavimą galimos individualios konfigūracijos didesnėms sekcijoms iki 350×300 mm.

2 klausimas: ar galima pjauti kitus nei ±45° kampus?

A: Standartinis modelis palaiko savavališką kampinį pjovimą ±45° iš abiejų pusių. Pasirenkama CNC versija praplečia diapazoną iki ±90° sudėtingesnėms profilių geometrijoms.

3 klausimas: koks yra apdorojimo tikslumas?

A: Padėties nustatymo tikslumas yra ±0,1 mm, o pakartotinio padėties nustatymo tikslumas yra ±0,05 mm, esant pastovioms darbo sąlygoms.

4 klausimas: ar teikiate aptarnavimą po pardavimo ir mokymus?

A: Teikiami nemokami internetiniai naudojimo mokymai ir nuotolinė techninė pagalba. Apmokymas vietoje ir montavimas gali būti organizuojamas atskirai. Taikoma 12 mėnesių garantija ir visą gyvenimą trunkanti techninė pagalba.

5 klausimas: ar mašina tinka masinei gamybai?

A: Dviejų ašmenų sinchroninis pjovimas, pneumatinis suspaudimas ir kontroliuojama tiekimo sistema yra skirti nuolatinei gamybai užuolaidų sienelių gamybos įrenginiuose. Mėnesio gamybos pajėgumai iš gamyklos yra maždaug 50 komplektų.
