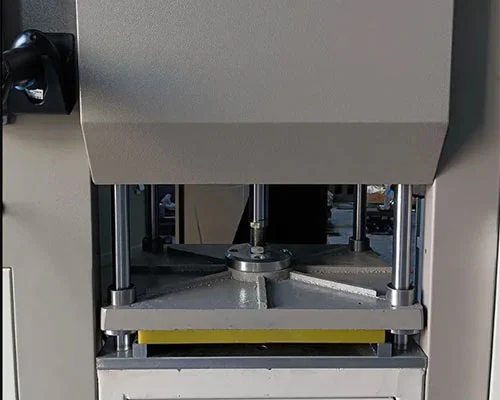

800 mm CNC užuolaidų sienų frezavimo staklės

Shandong Lebulang Precision Machinery Co., Ltd., veikianti su prekės ženklu Lebulang Machine, nuo 1996 m. gamina aliuminio apdirbimo įrangą Džinano mieste, Kinijoje. Šis 3 ašių servo CNC galinis frezavimo įrenginys apdoroja aliuminio užuolaidų sienų ir fasadų profilius, durų ir langų rėmus bei architektūrinius išspaudimus. Jame yra 800 mm X ašies eiga, automatinis suklio sukimasis nuo 0° iki 90°, tvirtas ketaus pagrindas ir kelių profilių tvirtinimas serijinei gamybai. SYNTEC pramoninė CNC sistema su patogiu HMI palaiko USB CAD importavimą ir iš anksto įkeltas profilių bibliotekas, kad būtų galima greitai nustatyti.

• 800 mm X ašies eiga:The800 mm CNC užuolaidų sienų frezavimo staklėsužtikrina 800 mm darbinį ilgį išilgai X ašies, todėl vienoje sąrankoje galima pritaikyti didelius užuolaidų sienelių ir fasado profilius.
• 3 ašių CNC servo valdymas:X, Y ir Z ašis varo servo varikliai, sujungti su preciziniais rutuliniais varžtais. Padėties nustatymo tikslumas nurodytas ± 0,02 mm, kad būtų palaikomi vienodi kaiščių ir griovelių matmenys visose gamybos partijose.
• Heavy-duty cast iron base:Mašinos pagrindas yra ketaus, skirtas slopinti vibraciją ir palaikyti stabilumą frezuojant dideliu greičiu. Tai prisideda prie lygaus, be nubrozdinimo galinių paviršių ir ilgesnio įrankio naudojimo laiko.
• Automatinis suklio pasukimas nuo 0° iki 90°:Frezavimo velenas gali pasisukti nuo 0° (horizontalus) iki 90° (vertikaliai) valdant programą. Horizontalūs ir vertikalūs profilių galai gali būti apdirbami vienu prispaudimu, nekeičiant ruošinio ar įrankių rankiniu būdu.
• Kelių profilių tvirtinimas:Tvirtinimo įtaisas vienu metu gali pritvirtinti nuo 3 iki 5 profilių, todėl vienu ciklu galima atlikti identiškas galinio frezavimo operacijas.
• SYNTEC pramoninė CNC sistema:Valdymo bloke yra spalvotas HMI, USB prievadas, skirtas CAD failams importuoti, ir iš anksto įkeltos profilių bibliotekos su įprastomis įpjovų ir įpjovų geometrijomis. Operatoriai pasirenka programą, įkelia profilius ir pradeda ciklą nerašydami G kodo.

800 mm CNC užuolaidų sienų frezavimo staklės

Kaip tai veikia

The800 mm CNC užuolaidų sienų frezavimo staklėsveikia, kai operatorius į pneumatinį tvirtinimo įtaisą įkelia iki penkių aliuminio profilių. Pasirinkus apdirbimo programą iš SYNTEC valdiklio – iš iš anksto įkeltos bibliotekos arba CAD importuoto failo – ciklas prasideda. Servo varomos X, Y ir Z ašys nustato frezą pirmame profilio gale. Suklis gali automatiškai suktis nuo 0° iki 90°, kad būtų galima apdirbti tiek horizontalius, tiek vertikalius paviršius neatlaisvinant ruošinių. Φ350 mm karbido freza, dirbanti 2800 aps./min., pašalina medžiagą, kad suformuotų kaiščius, įpjovas ir griovelius. Maksimalus kaiščio gylis – 100 mm, o maksimalus profilio skerspjūvis – 330 mm pločio ir 180 mm aukščio. Užbaigus užprogramuotą seką viename gale, ašys persikelia į kitą ruošinį. Užbaigus visus partijos profilius, spaustukai atsilaisvina, o operatorius nuima apdirbtas dalis.

Pagrindiniai komponentai

• Ketaus mašinos lova:Suteikia tvirtą, vibraciją slopinantį pagrindą linijiniams kreipiamiesiems bėgiams ir judančioms ašims. Liejinio masė padeda išlaikyti pjovimo stabilumą sunkių frezavimo ėjimų metu.
• Servo varikliai ir rutuliniai varžtai (X/Y/Z):Kintamosios srovės servo pavaros su tiksliai įžemintais rutuliniais varžtais užtikrina ±0,02 mm padėties nustatymo tikslumą per 800 mm X ašies eigą, 330 mm pločio ir 180 mm aukščio talpą.

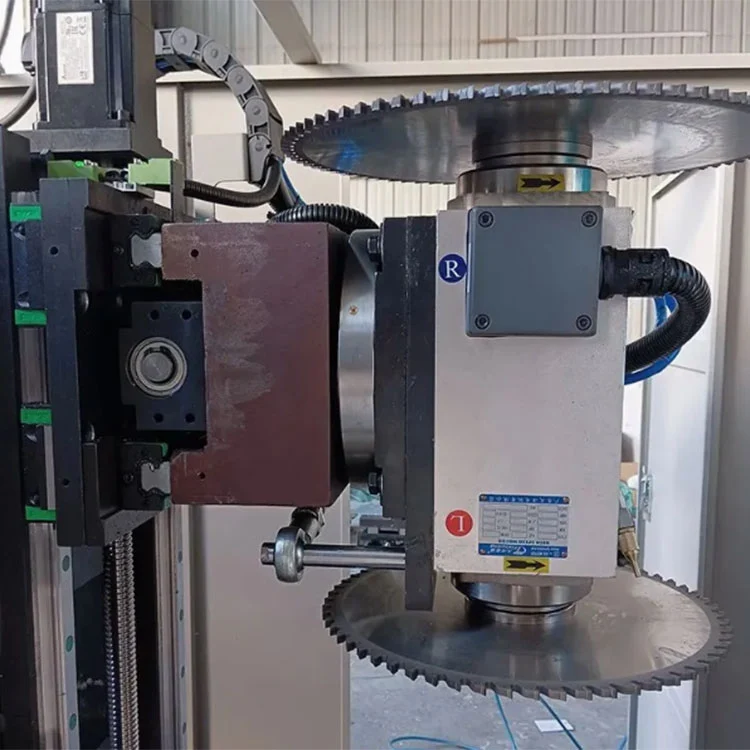

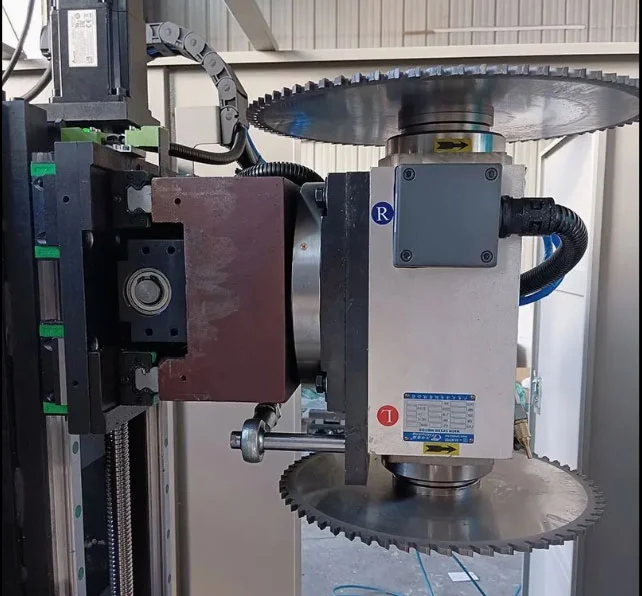

• Besisukantis veleno mazgas:3 kW variklis varo Φ350 mm frezą 2800 aps./min. Suklio korpusas sukasi nuo 0° iki 90° servo valdymu, kad būtų galima automatiškai perjungti iš horizontalaus ir vertikalaus galinio frezavimo.

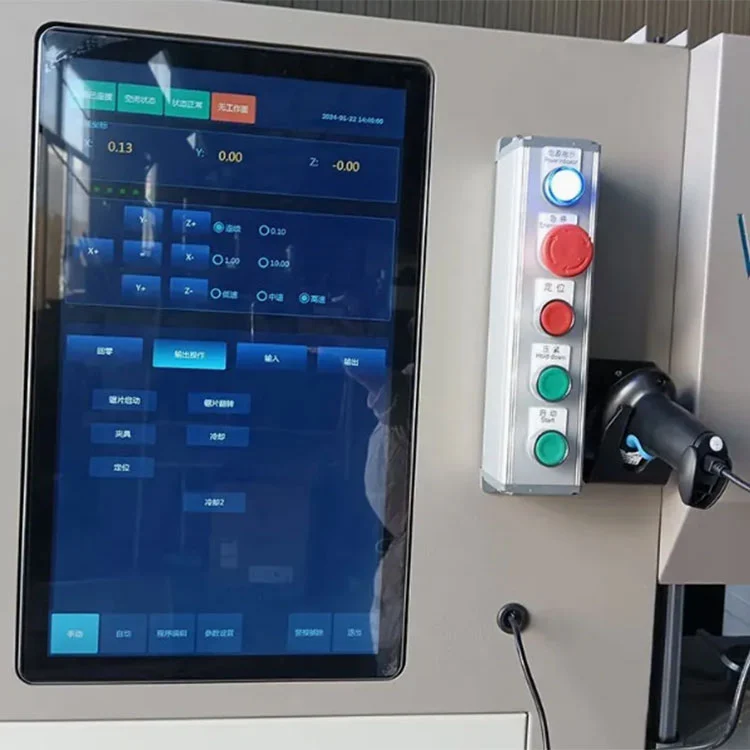

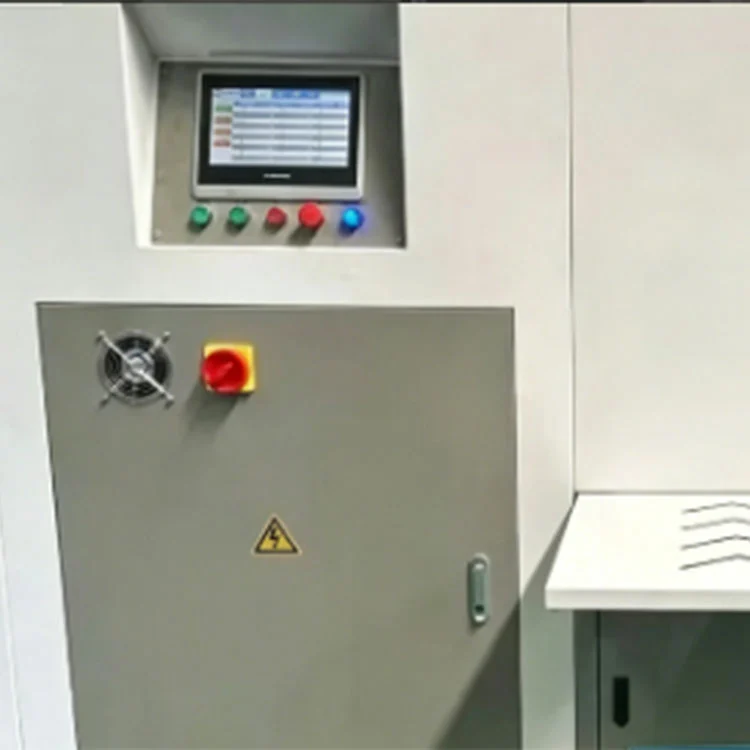

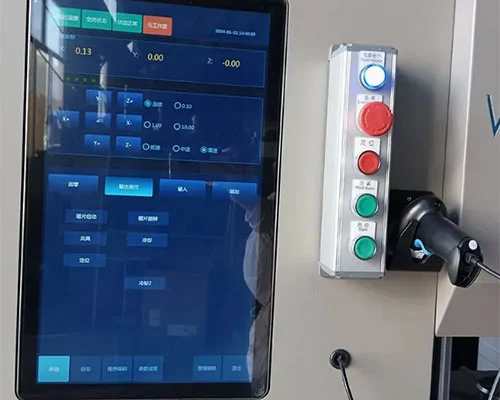

• SYNTEC CNC valdiklis:Pramoninė CNC sistema su spalvotu jutikliniu ekranu HMI. Saugo profilių bibliotekas, importuoja CAD brėžinius per USB ir valdo ašies judėjimą, veleno sukimąsi ir suspaudimo sekas.

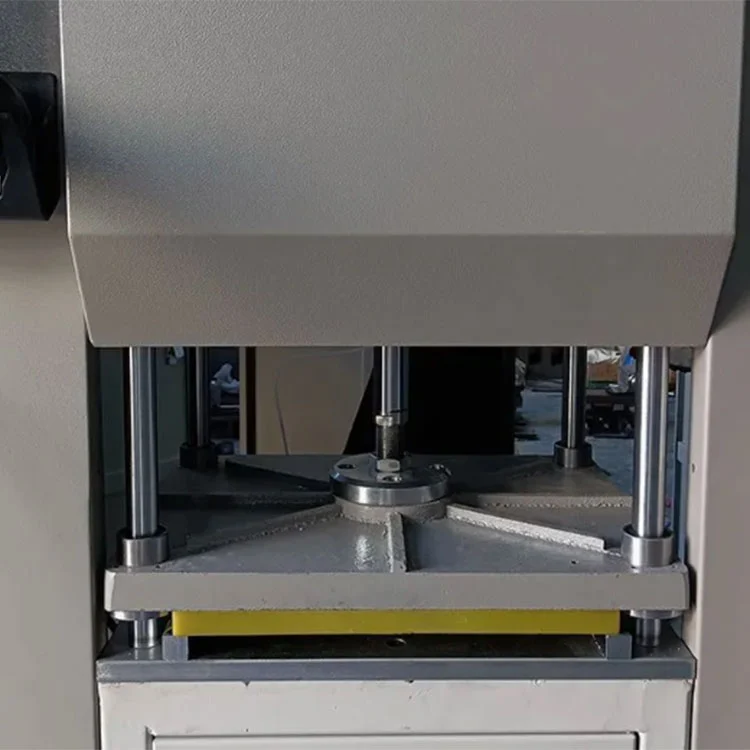

• Pneumatinis kelių profilių gnybtas:Vienu metu telpa nuo 3 iki 5 profilių. Suspaudimo jėgą reguliuoja oro slėgio tiekimas, nustatytas nuo 0,5 iki 0,8 MPa. Žandikaulių įdėklai gali būti keičiami skirtingiems profilių skerspjūviams.
• Apsauginis korpusas:Apsaugai eksploatacijos metu dengia frezavimo zoną. Suaktyvinta avarinio stabdymo grandinė sustabdo visas ašis ir veleno sukimąsi.

Programos

The800 mm CNC užuolaidų sienų frezavimo staklėsyra naudojamas:

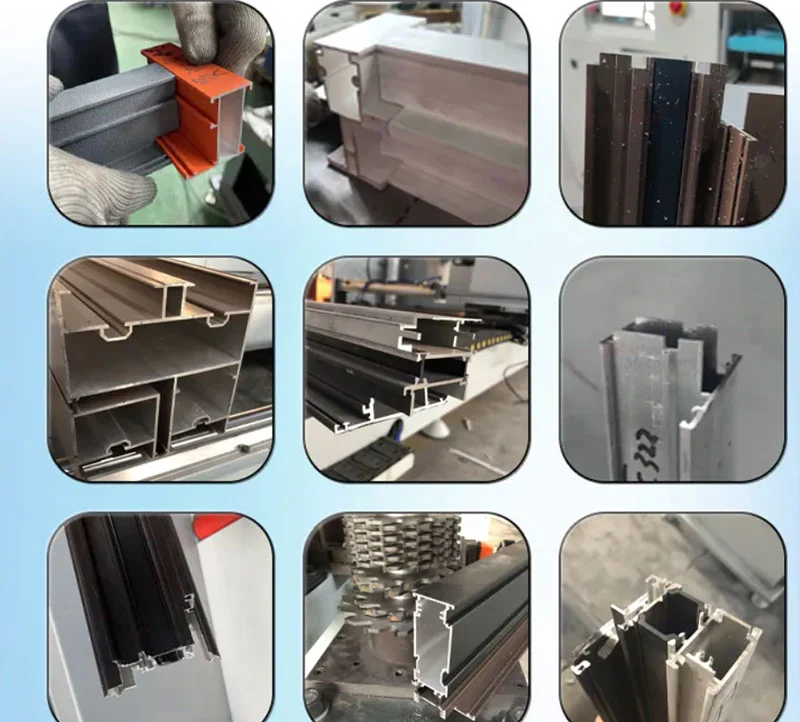

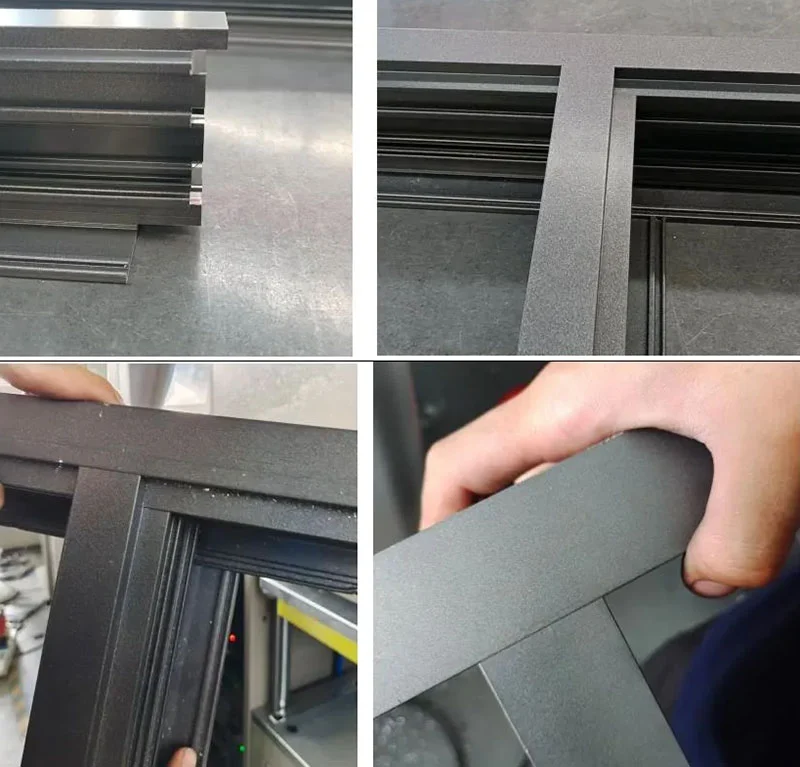

• Aliuminio užuolaidų sienų ir fasado profilių galų frezavimas.
• Durų ir langų staktų ir skersinių spyruoklių apdirbimas.
• Architektūrinis aliuminio profilio įpjovimas ir griovelių pjovimas.

Pakavimas ir siuntimas

1. Pilnas mašinos apvyniojimas plėvele, apsaugantis nuo drėgmės.
2. Apsaugos nuo susidūrimo kraštų paminkštinimas visuose kampuose ir išsikišusiose dalyse.
3. Faneros dėžė ir padėklas be fumigacijos su plieniniais diržais saugiam transportavimui.

Gamintojas ir garantija

• Įsikūręs gamintojas:Shandong Lebulang Precision Machinery Co., Ltd. nuo 1996 m. gamina aliuminio ir PVC apdorojimo įrangą savo gamykloje Kinijoje.800 mm CNC užuolaidų sienų frezavimo staklėstiekiamas tiesiogiai gamykloje su CE ir ISO 9001 sertifikatu.
• Garantija ir palaikymas:Vienerių metų garantija taikoma pagrindinei konstrukcijai nuo gamybos defektų. Nuotolinis techninis palaikymas, operacijų vaizdo įrašai ir anglų kalbos vadovas teikiami be papildomų mokesčių.
• Atsarginės dalys:Paprastai keičiami elementai, tokie kaip frezos, spaustuvai ir sandarikliai, yra sandėliuojami ir gali būti siunčiami įprastomis krovinių siuntomis.
• Tinkinimas:Priimamos OEM ir ODM konfigūracijos. Įtampos, X ašies eigos ir veleno specifikacijos gali būti pritaikytos pagal klientų poreikius.

DUK

1 klausimas: kokius profilius gali apdoroti ši mašina?

A: Jis skirtas aliuminio užuolaidų sienų profiliams, fasadų išspaudimams ir durų bei langų rėmų sekcijoms. Maksimalus apdirbimo skerspjūvis yra 330 mm pločio ir 180 mm aukščio, o kaiščio gylis iki 100 mm.

2 klausimas: kaip veikia automatinis veleno sukimasis?

A: Suklis sukasi nuo 0° (horizontalus) iki 90° (vertikaliai), valdant servo. Tai leidžia staklėms vienu prispaudimu frezuoti tiek horizontalius, tiek vertikalius profilio galus, operatoriui nereikės keisti ruošinio padėties arba rankiniu būdu keisti įrankių.

3 klausimas: kiek profilių galima apdoroti vienu metu?

A: Priklausomai nuo profilio skerspjūvio, pneumatinis suspaudimo įtaisas gali laikyti nuo 3 iki 5 profilių vienu metu. Visi prispausti profiliai apdirbami tuo pačiu ciklu.

4 klausimas: ar sunku programuoti?

A: SYNTEC valdiklis apima iš anksto įkeltas profilių bibliotekas su įprastomis įpjovų ir įpjovų geometrijomis. CAD failus taip pat galima importuoti per USB. Operatoriai pasirenka programą iš jutiklinio ekrano ir pradeda ciklą. Pateikiamas anglų kalbos vadovas ir veikimo vaizdo įrašas.

5 klausimas: ar maitinimo šaltinį galima pritaikyti skirtingoms šalims?

A: Taip. Standartinė konfigūracija naudoja 380V/50Hz trifazę maitinimą. Kitos įtampos ir dažniai gali būti nurodyti užsakymo metu, kad atitiktų vietinius elektros standartus.
