5 ašių CNC kombinuotas įstrižinis pjūklas
Mūsų Lebulang prekės ženklo 5 ašių CNC kombinuotasis pjūklas yra sukurtas specialiai didelio tūrio ir tiksliam aliuminio spintelių rėmų, langų profilių, durų rėmų ir architektūrinių užuolaidinių sienų sistemų pjovimui. Su galinga 5 ašių CNC sistema ir plačiu 22,5–135° sukimosi diapazonu, ši mašina puikiai, tiksliai ir nuosekliai apdoroja bet kokį sudėtinį kampą – idealiai tinka šiuolaikinėms aliuminio gamybos dirbtuvėms. Mūsų gamykla įsikūrusi Dzinane.
Pagaminta Lebulang Machine, specializuoto Kinijos gamintojo, turinčio beveik 30 metų gamyklos patirtį langų ir durų apdirbimo mašinų srityje, šis 5 ašių CNC kombinuotas pjovimo pjūklas skirtas pjauti aliuminio profilius, naudojamus spintelių rėmuose, užuolaidų sienų fasaduose ir architektūriniuose ekstruzijose. Mašina dengia horizontalius nuožulniuosius kampus nuo 22,5° į išorę iki 135° į vidų ir vertikalius nuožulnius kampus nuo 45° iki 90°, todėl viena operacija galima atlikti sudėtinius kampus.

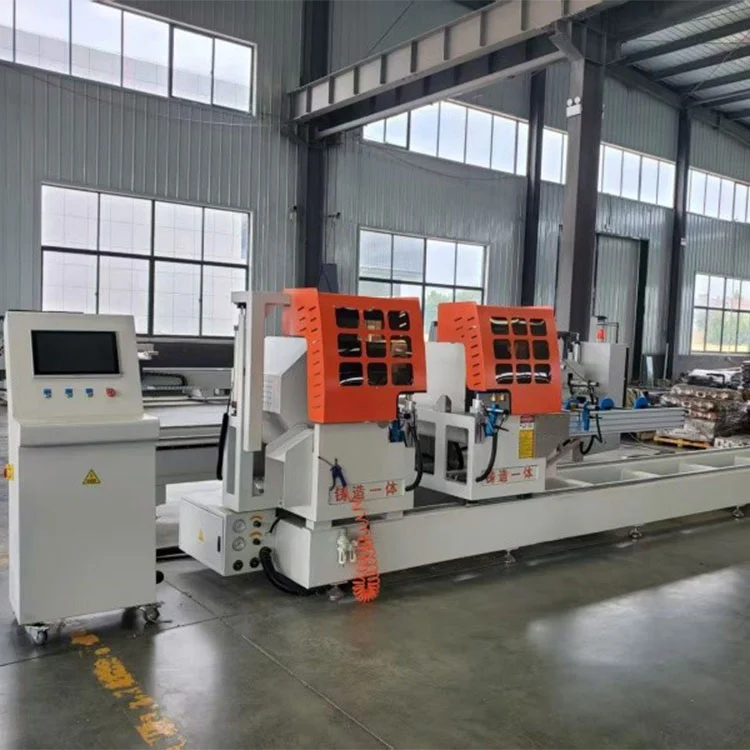

Pjūklas pagamintas su dviem nepriklausomomis pjovimo galvutėmis – fiksuota kairiąja galvute ir motorizuota dešine galvute – iki 6000 mm profilio ilgio. Į viršų nukreiptas radialinis padavimo mechanizmas sujungia pasukimą ir linijinį judesį, kad padidintų pjovimo pajėgumą. Pjovimo dalis siekia 200 mm × 200 mm 90° kampu, varoma 3 kW pjovimo varikliu, varančio Ø600 mm peilį.
Valdymas valdomas per pramoninę CNC sistemą su servo varikliais be šepetėlių visose 5 ašyse. 15 colių patogus jutiklinis ekranas palaiko USB ir LAN duomenų perdavimą, kad būtų galima programuoti kampą, ilgį ir pjovimo režimą. Sistema apima automatinį ilgio ir kampo nuokrypio kompensavimą, sumažinant rankinį reguliavimą ir medžiagų švaistymą.
Standartinė konfigūracija veikia 380 V trifaziu maitinimu, kurio darbinis slėgis yra 0,6–0,8 MPa. Papildomi priedai apima etikečių spausdintuvą, dulkių surinkėją, išplėstą medžiagų laikymo lentyną iki 8000 mm ir automatinę tiekimo sistemą, skirtą didesnės apimties gamybai.
Mašina turi CE ir ISO sertifikatą. Palaikomos OEM ir pritaikytos specifikacijos. „Lebulang Machine“ tiekia šią įrangą tiesiogiai gamykloje, o projektavimas pabrėžia lengvą priežiūrą ir nuotolinio diegimo nurodymus, teikiamus be papildomų išlaidų.
22,5°--135° Aliuminio spintelės rėmo ypatybės ir privalumai
1. 5 ašių CNC intelektuali valdymo sistema
- Įrengtas pramoninis CNC valdiklis irservo varikliai be šepetėliųvisoms 5 ašims, užtikrinant sklandžius, tikslius ir kartojamus judesius.
- 15 colių jutiklinis ekranassu patogia sąsaja: užprogramuokite kampus, ilgius ir pjovimo režimus minutėmis; palaiko USB/LAN duomenų perdavimą.
- Įmontuotasautomatinis kompensavimasdėl ilgio ir kampo klaidų, pašalinant rankinį reguliavimą ir sumažinant medžiagų švaistymą.
2. Neprilygstamas kampų universalumas (22,5°–135°)
- Horizontalus sukimasis: 22,5° (į išorę) iki 135° (į vidų) neribotam įstrižainės kampo deriniams.
- Vertikalus pakreipimas: 45°--90° nuožulniam pjovimui, todėl vienu žingsniu galima atlikti sudėtingą 2D sudėtinį kampinį pjovimą.
- Puikiai tinkaaliuminio spintelių staktų kampai, durų staktos įpjovos ir individualūs architektūriniai profiliai.
3. Dviejų galvučių didelio efektyvumo pjovimas
- Dvi nepriklausomos pjovimo galvutės (fiksuotos kairės, motorinės dešinės) susinchroninis arba individualus veikimas.
- Maksimalus pjovimo ilgis:6000 mm; tvarko didelius aliuminio profilius spintelių rėmams ir užuolaidų sienoms.
- Pjovimo ciklas aukštynsu radialiniu padavimu: sujungia pasukamuosius ir linijinius judesius, kad būtų galima maksimaliai pjauti.
22,5°--135° Aliuminio spintelės rėmas
| Modelis Nr. | LBL2H-5CNC-600*6000 |
| Automatinis įvertinimas | Automatinis |
| CNC ar ne | CNC |
| Įtampa | 380V |
| Dviejų galvučių pjovimo pjūklas CNC | Aliuminio langai ir durys |
| Taikymo pramonė | Užuolaidų sienų fasadų gamybos pramonė |
| CNC ašies numeris | 5 |
| Pjovimo disko padavimo kryptis | Iš apačios |
| Pjovimo disko skersmuo | 600 mm |
| Aliuminio žaliavos maksimalus ilgis | 5000 mm |
| Servo sistema | Šneideris |
| Transporto paketas | Standartinis eksporto paketas |
| Specifikacija | Dviejų galvučių pjovimo pjūklas CNC |
| Prekės ženklas | Tianchen |
| Kilmė | Dzinanas, Šandongas, Kinija |
| HS kodas | 84614090 |
22,5°--135° Aliuminio spintelės rėmas Pasirenkami priedai
- Etikečių spausdintuvas profiliui sekti.
- Didelio efektyvumo dulkių surinkėjas.
- Prailgintas medžiagos atraminis stovas (iki 8000 mm).
- Automatinė šėrimo sistema masinei gamybai.
5 ašių CNC sudėtinis įstrižinis pjūklas 22,5°--135° aliuminio korpuso rėmo techniniai parametrai
- ☆ Maitinimo įtampa: 380V±10% 50Hz±2% trifazė keturių laidų sistema
- ☆ pjovimo variklio galia: 3kW 2800 aps./min
- ☆ Darbinis slėgis: 0,6 ~ 0,8 MPa
- ☆ Pjūklo ašmenų specifikacijos: Φ600 × Φ38 × 4,8 × 4,2 × 144P
- ☆ Pjūklo ašmenų kampas: 45° ~ 90° savavališkas kampas
- ☆ Stalo sukimosi kampas: 45 ° ~ 135 ° savavališkas kampas
- ☆ Pjovimo sekcijos diapazonas: 200 mm × 200 mm (pjovimo kampas 90°, plotis × aukštis, žr. pjovimo sekcijos diapazoną)
- ☆ Pjovimo ilgis: 700mm ~ 5000mm (90°)
- ☆ Ašmenų padavimo greitis: 0 ~ 3 m/min
- ☆ Pjovimo paviršiaus šiurkštumas: ≤ Ra12,5μm
DUK
K: Ar Lebulang yra gamintojas ar prekybos įmonė?
A: Mes esame gamintojas ir pardavėjas tuo pačiu metu. Lebulang prekės ženklas yra viena PROFESSIONALŲ langų mašinų įmonė Kinijoje.
K: Lebulang yra pagrindiniai produktai?
A: Aliuminio langų mašinos: CNC pjovimo centras, dvigubas pjūklas, galinis frezavimo staklės, CNC frezavimo staklės, aliuminio perforavimo staklės, galinės frezavimo staklės, kopijavimo maršrutizatorius ir kampinės jungties pjūklas ir kt. Medinių langų mašinos: medžio pjūklas, medinio lango rėmo staklės, vertikalios ir horizontalios gręžimo staklės, uodegų gamybos staklės, medienos planavimo staklės ir kaiščių gamybos staklės ir kt.
