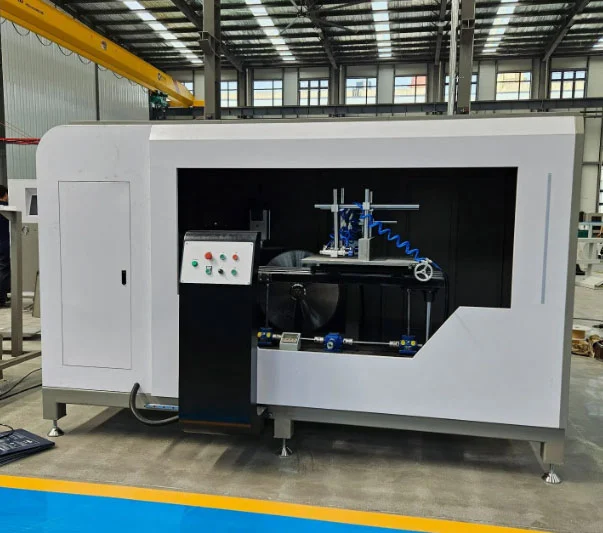

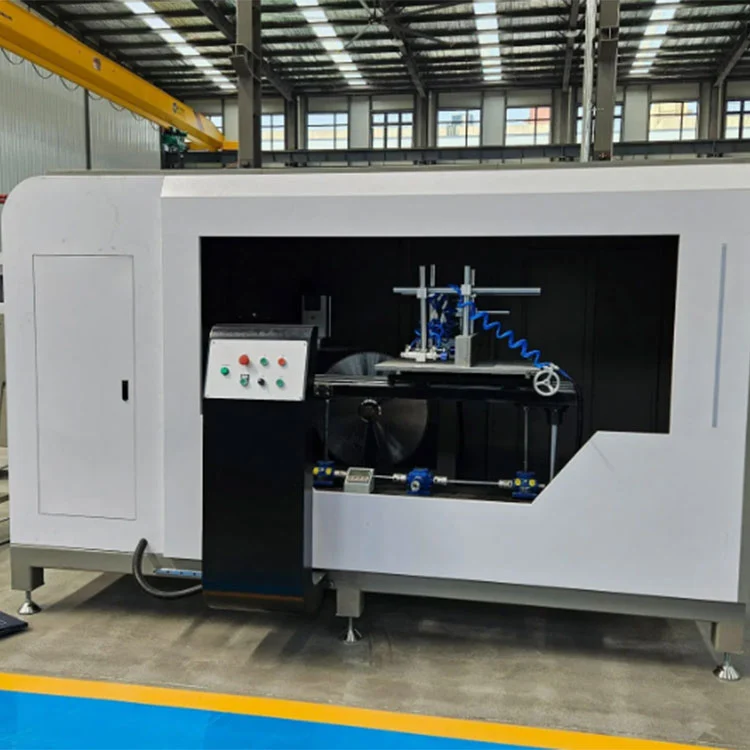

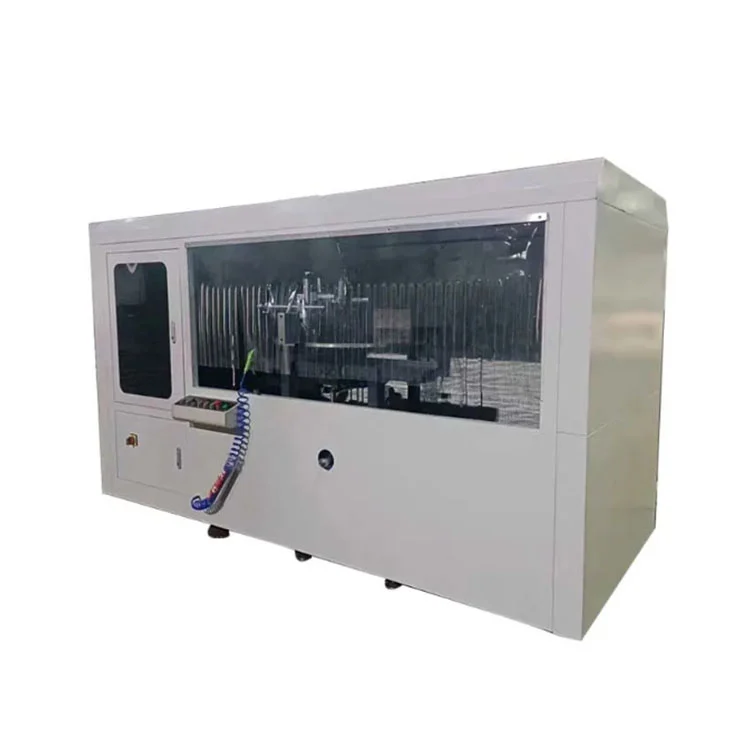

Tvirtas užuolaidų sienų įpjovimo pjūklas

Šis dviejų ašmenų CNC įpjovų pjūklas yra skirtas pjauti įpjovas, griovelius ir sudėtinius kampus aliuminio užuolaidų sienelių profiliuose, įdubose, skersiniuose ir architektūriniuose išspauduose. Du 2,2 kW varikliai varo porą Φ550 mm karbido pjūklo diskų 2800 aps./min. greičiu, o kiekvienas diskas sukasi ±45°, valdant skaitmeninį rodmenį. Hidropneumatinė padavimo sistema judina ašmenų rinkinį reguliuojamu 0–3 m/min greičiu, o pneumatiniai spaustukai pritvirtina ruošinį vertikaliai ir horizontaliai. Suvirintas plieninis ir ketaus rėmas yra apdorojamas vibraciniu senėjimu, kad būtų išlaikytas stabilumas esant nuolatinėms pjovimo apkrovoms.

Tvirtas užuolaidų sienų įpjovimo pjūklas

Savybės

Mašinos rėmas

TheTvirtas užuolaidų sienų įpjovimo pjūklaspagamintas iš storasienės suvirintos plieno konstrukcijos ir ketaus sijos. Agregatas prieš apdirbimą sendinamas vibracijos būdu – tai procesas, skirtas sumažinti vidinį įtempį ir laikui bėgant sumažinti deformacijos tikimybę. Gautas stabilumas veikiant pjovimo apkrovoms padeda išlaikyti nuoseklią įpjovos geometriją ilgų gamybos procesų metu.

Dvigubi pjūklo geležtės

Du Φ550 mm peiliai su karbido antgaliais, kurių kiekvienas varomas 2,2 kW varikliu, esant 2800 aps./min., užtikrina pjovimo veiksmą. Abi mentės gali būti nustatytos taip, kad pasislinktų ±45°, todėl užuolaidų sienelių profiliuose galima išpjauti įpjovas ir kampinius pjūvius nekeičiant įrankių. Ašmenų skersmuo ir danties geometrija parenkami aliuminio pjovimui, siekiant be įbrėžimų, kuriems paprastai nereikia antrinio poliravimo.

Skaitmeninis ekrano valdymas

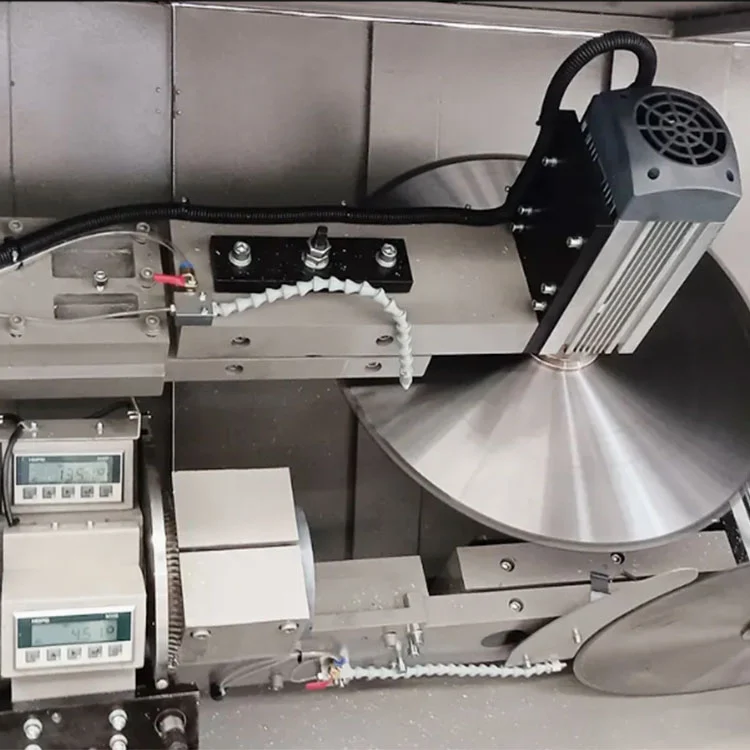

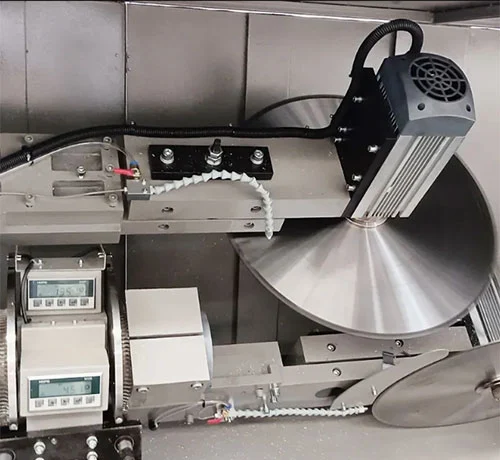

Magnetinės skalės skaitmeninis rodmuo rodo pjovimo kampą ir darbo stalo aukštį realiu laiku. Padėties nustatymo tikslumas nurodytas ±0,1 mm. Naudodamas skaitmeninį ekraną operatorius nustato norimą kampą, o ašmenų padėtis atitinkamai sureguliuojama, kad būtų galima pasikartoti visose gamybos partijose.

Pneumatinis suspaudimas

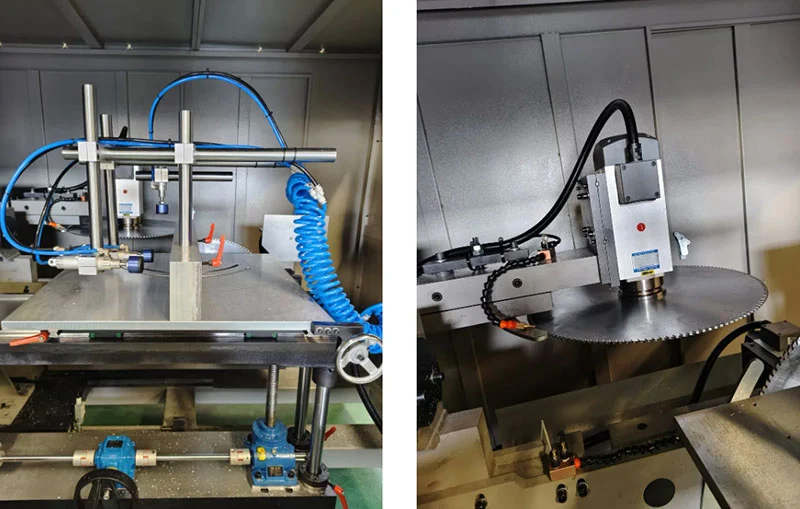

Vertikalios ir horizontalios pneumatinės tvirtinimo detalės, tiekiamos su 0,5–0,8 MPa oro slėgiu, išlaiko aliuminio profilį pjovimo ciklo metu. Suspaudimo jėga paskirstoma taip, kad būtų pritvirtintas ruošinys, nepaženklinant paviršiaus. Suspaudimas ir atleidimas valdomi per mašinos ciklo seką.

Hidropneumatinis maitinimas

Ašmenų padavimui naudojama hidropneumatinė sistema, kurios greičio diapazonas yra reguliuojamas 0–3 m/min. Reguliuojamas padavimo greitis padeda išvengti profilio deformacijos ir ašmenų susirišimo, ypač pjaunant storesnes arba didesnio skerspjūvio užuolaidų sienelių išspaudas.

Sauga ir aplinkos apsauga

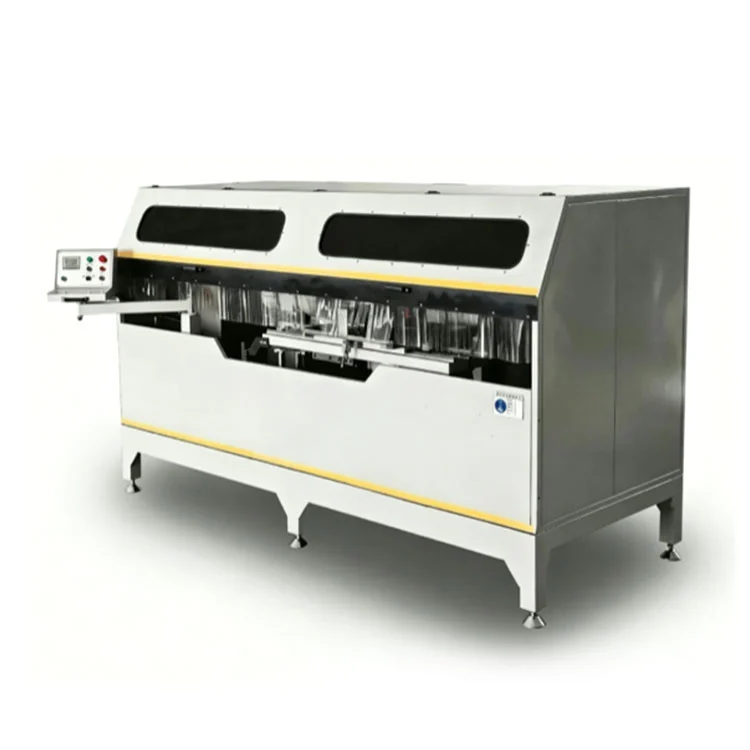

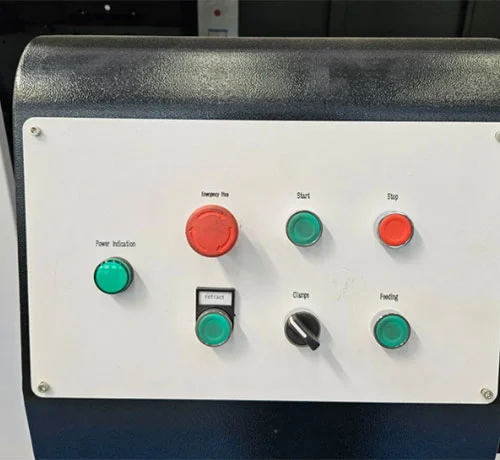

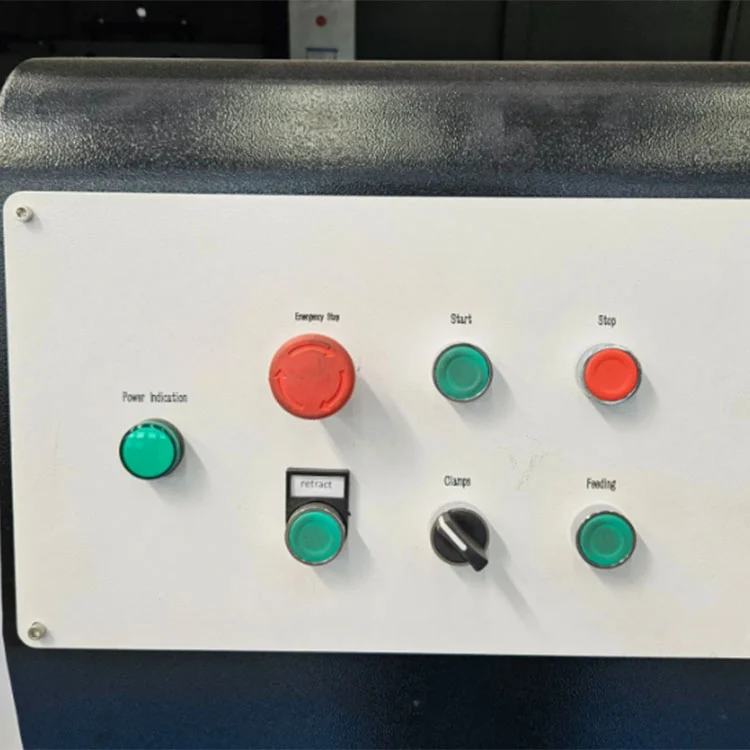

Visiškai dengiantis apsauginis gaubtas su skaidriomis plokštėmis supa pjovimo zoną. Komplekte yra avarinio stabdymo mygtukas, apsauga nuo perkrovos ir susidūrimo jutikliai. Integruota aušinimo rūko sistema sumažina pjovimo karštį ir dulkes, išlaiko tiesioginę darbo vietą švaresnę ir atitinka standartinius dirbtuvių saugos reikalavimus.

Kaip tai veikia

1. Operatorius uždeda aliuminio profilį ant darbo stalo ir įjungia pneumatinius spaustukus, kurie sutvirtina ruošinį tiek vertikaliai, tiek horizontaliai.
2. Norimas pjovimo kampas nustatomas naudojant magnetinės skalės skaitmeninį ekraną, o dvigubi pjovimo diskai yra atitinkamai išdėstyti ±45° diapazone.
3. Hidropneumatinė padavimo sistema reguliuojamu greičiu (0–3 m/min.) įstumia besisukančius peilius į profilį, vienu praėjimu išpjauna įpjovas, griovelius ar sudėtinius kampus.
4. CNC sistema palaiko CAD grafikos importavimą ir grafinį programavimą, todėl operatoriai gali tiesiogiai iš projektavimo failų apibrėžti įpjovų raštus, skylių padėtis ir lizdo matmenis.
5. Trijų ašių pilno servovariklio konfigūracija (X, Y, Z ašys, varomos krumpliaračio ir rutuliniais varžtais) leidžia sukurti tikrą trijų ašių jungtį gręžiant, frezuojant griovelius, apvalias skylutes, specialios formos skylutes, raktų skylutes ir įdubimus vienu užspaudimu.
6. Pasirenkamas tripusis apverčiamas darbo stalas leidžia apdirbti profilį trimis paviršiais nekeičiant padėties, o tai pagerina sudėtingų aliuminio ekstruzijų apdorojimo efektyvumą.
7. Pasibaigus pjovimo ciklui, peiliai susitraukia, spaustukai atsilaisvina ir apdirbtas profilis pašalinamas.

Gamintojas ir garantija

Shandong Lebulang Precision Machinery Co., Ltd., veikianti kaip Lebulang mašina, nuo 1996 m. gamina aliuminio apdirbimo įrangą Džinano mieste, Kinijoje.Tvirtas užuolaidų sienų įpjovimo pjūklastiekiamas tiesiogiai gamykloje su CE ir ISO sertifikatu. Pagrindinei konstrukcijai taikoma 12 mėnesių garantija. Pridedama nuotolinė techninė pagalba, mokymo vaizdo įrašai ir vadovas anglų kalba. Už papildomą mokestį galima organizuoti mokymus vietoje ir paleidimą. Atsarginės dalys, tokios kaip pjūklo geležtės, pneumatiniai sandarikliai ir kreipiančiosios dalys, yra sandėliuojamos išsiuntimui.

DUK

1 klausimas: koks yra didžiausias profilio dydis, kurį gali apdoroti ši mašina?

A: Standartinis modelis tinka iki 300×250 mm profiliams, kurių didžiausias pjovimo gylis yra 175 mm. Pagal pageidavimą galimos individualios konfigūracijos didesnėms iki 350×300 mm sekcijoms.

2 klausimas: ar galima pjauti kitus nei ±45° kampus?

A: Standartinis modelis palaiko savavališką kampinį pjovimą ±45° iš abiejų pusių. Pasirenkama CNC versija praplečia diapazoną iki ±90° sudėtingesnėms profilių geometrijoms.

3 klausimas: koks yra apdorojimo tikslumas?

A: Padėties nustatymo tikslumas yra ±0,1 mm, o pakartotinio padėties nustatymo tikslumas yra ±0,05 mm, esant pastovioms darbo sąlygoms.

4 klausimas: ar teikiate aptarnavimą po pardavimo ir mokymus?

A: Teikiami nemokami internetiniai naudojimo mokymai ir nuotolinė techninė pagalba. Apmokymas vietoje ir montavimas gali būti organizuojamas atskirai. Taikoma 12 mėnesių garantija ir visą gyvenimą trunkanti techninė pagalba.

5 klausimas: ar mašina tinka masinei gamybai?

A: Dviejų ašmenų sinchroninis pjovimas, pneumatinis suspaudimas ir kontroliuojama tiekimo sistema yra skirti nuolatinei gamybai užuolaidų sienelių gamybos įrenginiuose. Mėnesio gamybos pajėgumai iš gamyklos yra maždaug 50 komplektų.
