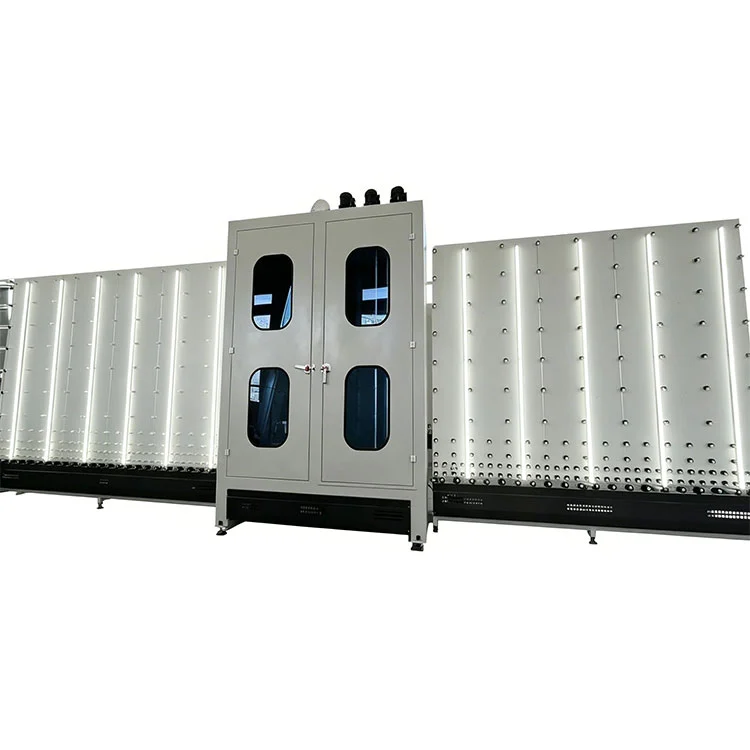

Automatinė skalbimo džiovinimo preso linija izoliuotam stiklui

Pagrindinės savybės

1. PLC valdymas su jutikliniu ekranu HMI:VisąAutomatinė skalbimo džiovinimo preso linija izoliuotam stikluivaldomas per vieną valdymo pultą. Operatoriai gali nustatyti plovimo greitį, džiovinimo temperatūrą, preso slėgį ir argono užpildymo trukmę iš sąsajos. Realaus laiko būsenos indikatoriai rodo kiekvienos stoties darbo būklę, o aliarmo pranešimai žymi nukrypimus nuo nustatytų parametrų.
2. Automatinis padengto paviršiaus aptikimas:Optiniai jutikliai, esantys prie plovimo skyriaus įėjimo, identifikuoja Low-E ir kitus padengtus stiklo paviršius. Sistema atitinkamai sureguliuoja šepečio slėgį ir vandens srautą ir gali sustabdyti liniją, jei stiklas yra apkrautas dengta puse nukreipta neteisinga kryptimi.
3. Kintamo dažnio šepečių pavara:Šepečių ritinėlių varikliai yra valdomi inverterio, todėl operatorius gali reguliuoti sukimosi greitį pagal stiklo būklę. Didesnę nešvarumų apkrovą galima pašalinti esant mažesniam konvejerio greičiui ir didesniam šepečio sukimo momentui, o standartinis valymas vyksta didesniu pralaidumu.
4. Savaime prisitaikantis džiovinimas oro peiliu:Oro peilio mazgas nustato stiklo storį ir automatiškai reguliuoja tarpą. Uždaro ciklo karšto oro cirkuliacijos sistema palaiko pastovią džiovinimo temperatūrą, nukreipdama į paviršių be vandens per visą stiklo plotą, įskaitant kraštus.
5. Automatinis tarpiklio ir stiklo padėties nustatymas:Pneumatinio išlygiavimo sustojimai nustato aliuminio tarpiklio rėmą ir stiklo plokštes prieš presavimo etapą. Išlygiavimo paklaida išlaikoma ± 1 mm, kad būtų užtikrinta vienoda krašto sandarinimo geometrija.
6. Protingas argono užpildymo skaičiavimas:Valdymo sistema nuskaito stiklo matmenis ir tarpiklio plotį, kad apskaičiuotų vidinės ertmės tūrį, tada atitinkamai sureguliuoja argono užpildymo laiką ir srauto greitį, kad išvengtų perpildymo ir dujų atliekų.
7. Servo varomas presas su integruotu argono užpildu:Presavimo blokas sujungia vidinį surinkimą, presavimą ir argono užpildymą vienoje stotyje. Servo pavara kontroliuoja spaudimo jėgą ir lygiagretumą, o dujų įpurškimo sistema siekia, kad argono koncentracija po užpildymo būtų ≥90%.
8. Gamybos suderinamumas:Linija apdoroja dvigubo, trigubo stiklo, Low-E dengto ir laminuoto stiklo paketus. Pagaminto IGU storis nuo 10 iki 48 mm yra pritaikytas reguliuojamiems presams ir konvejerio kreiptuvams.
9. Nuotolinis stebėjimas ir internetinis atnaujinimas:Ethernet prievadas leidžia prisijungti prie gamyklos tinklo. Įgaliotieji techninės priežiūros darbuotojai gali pasiekti PLC, kad galėtų atlikti nuotolinę diagnostiką, reguliuoti parametrus ir atnaujinti programas, todėl sumažėja apsilankymų vietoje poreikis.

Techniniai parametrai

Linijos konfigūracija ir darbo eiga

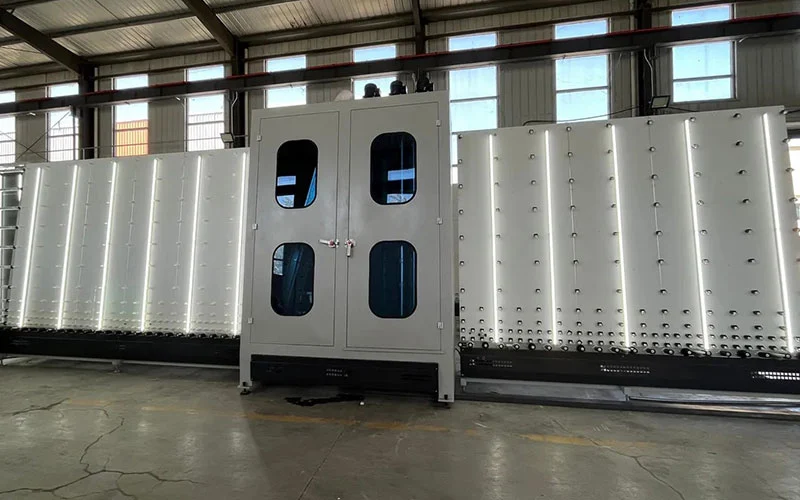

TheAutomatinė skalbimo džiovinimo preso linija izoliuotam stikluiyra išdėstyta kaip tiesioginio srauto gamybos linija, susidedanti iš keturių tarpusavyje sujungtų stočių. Stiklo lakštai patenka į pakrovimo galą ir nuosekliai praeina per kiekvieną sekciją:

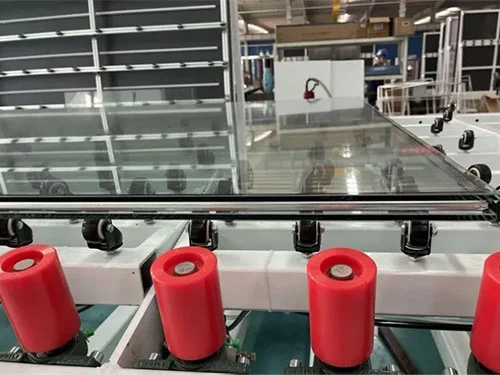

• Pakrovimo ir patikrinimo skyrius:Stiklo plokštės dedamos rankiniu būdu arba krautuvu ant įvesties konvejerio. Optiniai jutikliai aptinka stiklo buvimą, matmenis ir padengtus paviršius prieš tiekdami į plovimo zoną.
• Skalbimo ir skalavimo skyrius:Besisukantys nailoniniai šepečiai su reguliuojamu slėgiu šveičia abu stiklo paviršius. Gėlas vanduo arba recirkuliacinis vanduo purškiamas per plokščiapurkščius purkštukus, po to nuplaunamas demineralizuotu vandeniu, kad būtų išvengta mineralinių likučių.
• Džiovinimo skyrius:Šildomas oras pučiamas per oro peilius, esančius virš ir po stiklo taku. Oro peilio tarpas automatiškai prisitaiko prie stiklo storio. Uždaro ciklo šildymo sistema recirkuliuoja ir šildo orą, kad būtų išlaikytas džiovinimo efektyvumas ir valdomas energijos suvartojimas.

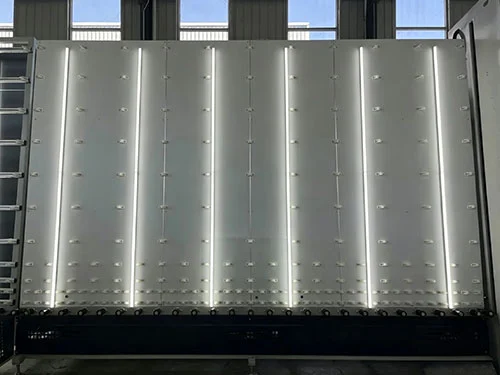

• Surinkimo ir presavimo skyrius:Aliuminio tarpiklio rėmas, iš anksto užpildytas sausikliu ir padengtas pirminiu sandarikliu, yra ant stiklo plokštės. Antrasis stiklas išlygiuotas pneumatiškai. Servo valdomas presas valdomu greičiu sujungia stiklus. Argono užpildymas šioje dalyje gali būti atliekamas per zondą, įkištą tarp stiklų prieš galutinį presavimą.

Pagrindiniai komponentai

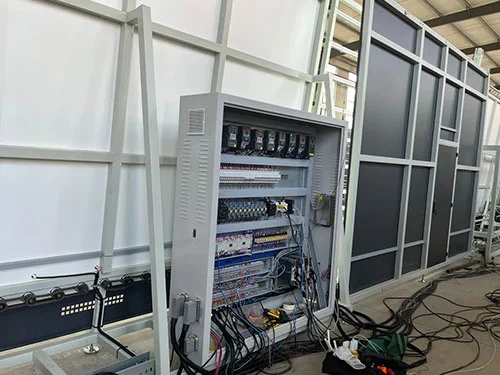

• PLC ir HMI:Pramoninio lygio programuojamas valdiklis su spalvotu jutikliniu ekranu. Saugo kelis stiklo receptus su iš anksto nustatytais plovimo, džiovinimo ir spaudimo parametrais.

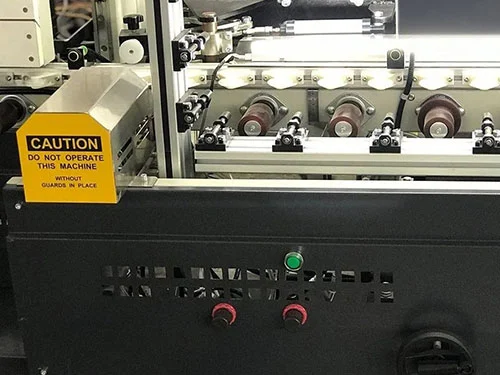

• Šepečių voleliai:Reguliuojamo aukščio nailono šerių šepečiai. Kintamo dažnio pavara leidžia suderinti greitį su stiklo nešvarumo lygiu ir linijos pralaidumu.

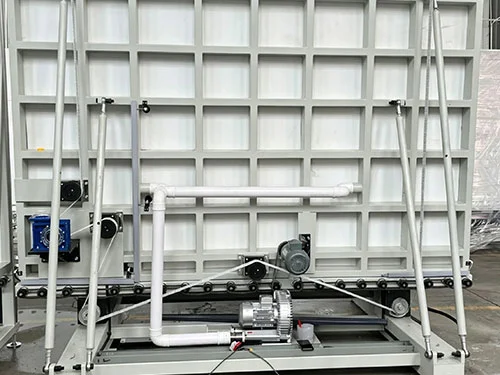

• Oro peilio surinkimas:Tiksliai šlifuoti oro peiliai su automatiniu tarpo reguliavimu pagal stiklo storio įvestį. Jungiamas prie uždaro ciklo karšto oro cirkuliacijos sistemos su kaitinimo elementais ir temperatūros jutikliais.
• Low-E aptikimo jutikliai:Optiniai jutikliai, skiriantys padengtą stiklinį paviršių nuo nepadengto plovimo skyriaus įėjimo.

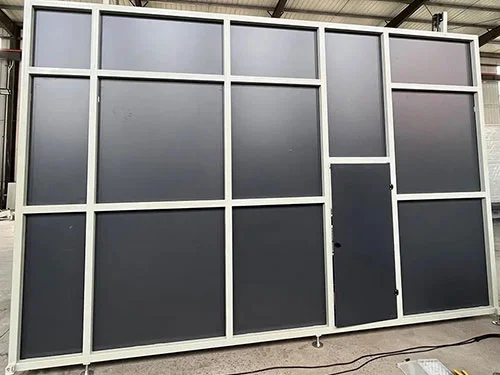

• Servo preso blokas:Rutuliniu sraigtu varomas presas su jėgos grįžtamuoju ryšiu. Paspaudimo greitis, galutinis slėgis ir laikymo laikas yra programuojami.
• Argono užpildymo sistema:Masės srauto reguliatorius su integruotu tūrio skaičiavimu. Pildoma per ištraukiamą zondą, sinchronizuotą su presavimo ciklu.

Gamintojas ir garantija

LEBULANG, veikianti kaip Lebulang mašina, savo Džinano gamykloje stiklo apdirbimo įrangą gamina nuo 1996 m.Automatinė skalbimo džiovinimo preso linija izoliaciniam stikluiyra gaminamas pagal integruotą sistemą, apimančią MTTP, apdirbimą, surinkimą ir bandymus. Kiekviena linija prieš išsiuntimą yra visiškai išbandoma su tikru stiklu ir pateikiama patikrinimo prieš pristatymą ataskaita. Standartinė garantija pagrindinei konstrukcijai ir komponentams yra vieneri metai. Įtraukiamas nuotolinis techninis palaikymas, internetiniai programų atnaujinimai ir eksploatavimo mokymai. Atsarginės dalys yra sandėlyje ir gali būti siunčiamos su įprastomis krovinių siuntomis. Už papildomą mokestį galima suorganizuoti montavimą ir paleidimą vietoje.

DUK

Q1: Kokio tipo izoliuotą stiklą gali gaminti ši linija?

A: Apdoroja dvigubo, trigubo stiklo, Low-E dengto ir laminuoto stiklo paketus. Galutinis IGU storis yra nuo 10 iki 48 mm, atitinkantis standartines langų, durų ir užuolaidų sienelių specifikacijas.

2 klausimas: ar mašina gali automatiškai atpažinti padengtą stiklą?

A: Taip. Optiniai aptikimo jutikliai prie plovimo skyriaus įėjimo identifikuoja Low-E ir kitus padengtus paviršius. Sistemą galima nustatyti taip, kad ji įspėtų operatorių arba pristabdytų liniją, jei stiklas yra uždėtas netinkamai dengta puse.

3 klausimas: ar džiovinimo efektas yra visiškai be vandens?

A: Uždaro ciklo karšto oro cirkuliacijos sistema kartu su savaime prisitaikančiais oro peiliais skirta visiškai išdžiovinti stiklo paviršių ir kraštus. Oro peilio tarpas prisitaiko prie stiklo storio, o recirkuliuojamas oras nuolat kaitinamas, kad būtų išlaikytos vienodos garavimo sąlygos.

4 klausimas: ar sudėtinga kasdienė priežiūra?

A: Pagrindiniai tikrinimo taškai, tokie kaip filtrai, šepečių ritinėliai ir oro peilių antgaliai, pasiekiami per šonines plokštes ir praplatintas prieigos dureles. Įprastas užduotis, tokias kaip filtrų valymas ir šepečių tikrinimas, galima atlikti neišardant pagrindinių dalių. Priežiūros grafikas pateiktas naudojimo vadove.

5 klausimas: ar jis palaiko ilgalaikį nepertraukiamą veikimą?

A: Elektriniai ir pneumatiniai komponentai parenkami nuolatiniam pramoniniam darbui. PLC, pavaros, varikliai ir jutikliai tiekiami iš pagrindinių tarptautinių tiekėjų. Laikantis rekomenduojamų techninės priežiūros intervalų, linija skirta 24 valandų darbui didelės apimties izoliacinio stiklo gamyboje.
