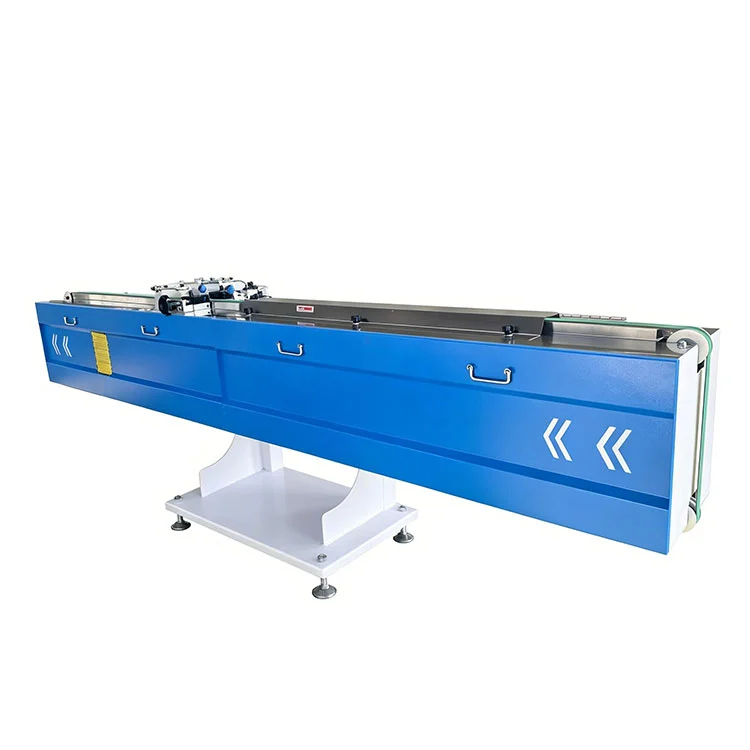

Butilo sandariklio dengimo mašina izoliuojančiam stiklui

Pagrindinės savybės

• Dviejų pusių tarpiklio danga:TheButilo sandariklio dengimo mašina izoliuojančiam stikluivienu metu užtepa butilo sandariklį abiejose aliuminio tarpiklių pusėse, kai jos praeina per dengimo stotį, taip sukuriant pirminį sandariklį dvigubo ir trigubo stiklo paketams.
• PLC valdoma seka:Programuojamas valdiklis valdo šildymo, konvejerio greitį, ekstruzijos laiką ir sustabdymo ciklus. Įvairių tarpiklių profilių parametrų rinkiniai gali būti saugomi ir atšaukiami, todėl perjungiant užsakymus sutrumpėja nustatymo laikas.
• Dažnio valdomas konvejeris:Pavaros variklis naudoja keitiklį bepakopiam greičio reguliavimui. Operatorius nustato padavimo greitį, kad atitiktų reikiamą dangos storį ir gamybos tempą.
• Laiko ekstruzijos valdymas:Klijų išleidimas ir sustojimas suveikia automatiškai kiekvieno tarpiklio pradžioje ir pabaigoje, sumažinant medžiagos perteklių kampuose ir rankiniu būdu.
• Šildomas klijų kelias:Klijų bakas ir purkštuko mazgas šildomi elektra. Temperatūros jutikliai kiekvienoje zonoje teikia grįžtamąjį ryšį PLC, o esamos vertės rodomos ekrane su per didelės temperatūros aliarmu, kad apsaugotų sandariklį nuo skilimo.
• Tolygus klijų naudojimas:Konvejerio ir purkštukų išdėstymas yra suprojektuoti taip, kad išlaikytų vienodą klijų rutulio plotį per visą tarpiklio ilgį, o tai prisideda prie patikimo pirminio sandarinimo veikimo. Įprastas rutulio pločio svyravimas stabiliomis eksploatavimo sąlygomis yra ±0,5 mm.
• Purkštuko pločio reguliavimas esant slėgiui:Dangos antgalio plotį galima reguliuoti nuo 6 iki 27 mm, neatleidžiant sistemos slėgio, o tai žymiai pagreitina perjungimą tarp tarpiklio dydžių – paprastai tai atliekama mažiau nei per dvi minutes.

Techniniai parametrai

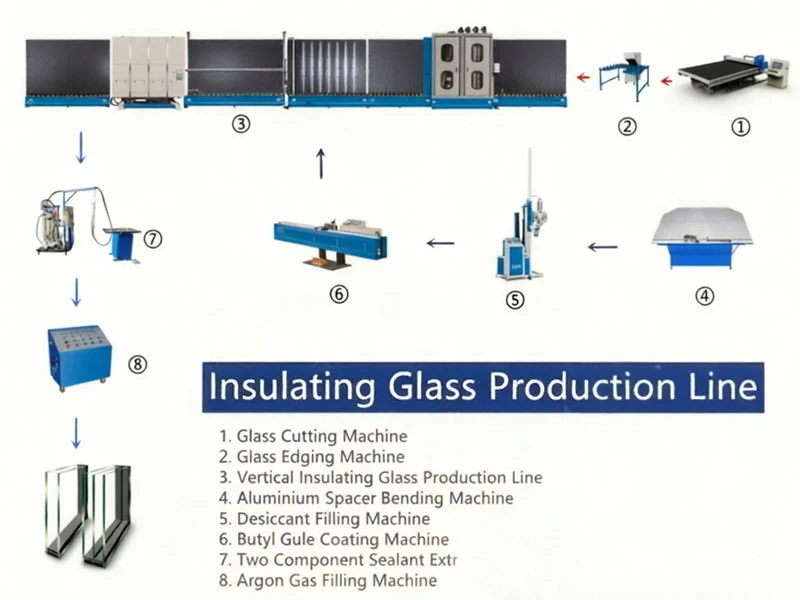

Izoliacinio stiklo gamybos linijos nuoroda

1. Stiklo pjovimo staklės (CNC arba pusiau automatinė) – supjausto reikiamų matmenų stiklo lakštus.
2. Stiklo briaunų apipjaustymo mašina – šlifuoja ir apdailina stiklo kraštus.
3. Dvigubo stiklo gaminimo mašina – plauna, džiovina, surenka tarpiklio rėmą ir presuoja IGU.
4. Aliuminio tarpiklio lenkimo mašina (pusiau automatinė arba CNC) – sulenkia aliuminio tarpiklius į rėmo formas.
5. Desikanto užpildymo mašina (pusiau automatinė arba CNC) - užpildo molekulinio sieto sausiklį į aliuminio tarpiklius.
6. Butilo sandariklio dengimo mašina izoliuojančiam stiklui— ant tarpiklio užtepamas butilo sandariklis kaip pagrindinis sandariklis.
7. Dviejų dalių silikono sandariklio aplikatorius – antrinį sandariklį užtepa ant IGU krašto.
8. Argono dujų užpildymo mašina – užpildo argono dujas į sandarią IGU ertmę.

Mašinos funkcijos

• Naudojama kaip pagrindinė sandarinimo stotis izoliacinio stiklo gamyboje, padengiant butilo sandarikliu ant abiejų aliuminio tarpiklio profilio pusių.
• PLC valdymo sistema valdo šildymo kontūrą, konvejerio greitį ir ekstruzijos ciklą, kad veiktų automatizuotai.
• Inverteriu valdoma konvejerio pavara leidžia be pakopų reguliuoti greitį, kad atitiktų reikiamą pralaidumą.

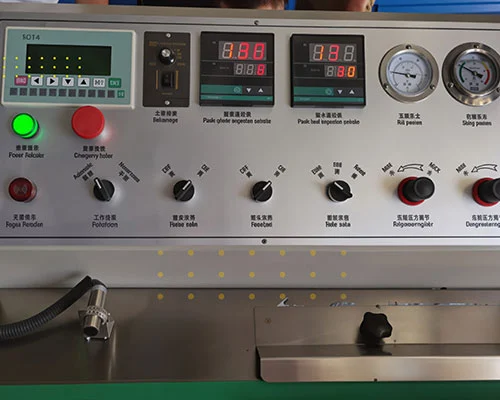

• Ekstruzijos laikas nustatomas per valdymo pultą; mašina automatiškai pradeda ir sustabdo klijų tiekimą kiekvienam tarpikliui.
• Temperatūros jutikliai klijų bakelyje ir purkštukų zonose užtikrina nuolatinį stebėjimą, o reikšmės rodomos sąsajoje. Galima nustatyti viršutinę temperatūros ribą, kad būtų išvengta perkaitimo.
• Mechaninės konstrukcijos tikslas - vienodai klijuoti klijų rutuliukus per visą tarpiklio ilgį, kad būtų palaikoma vienoda sandarinimo kokybė.

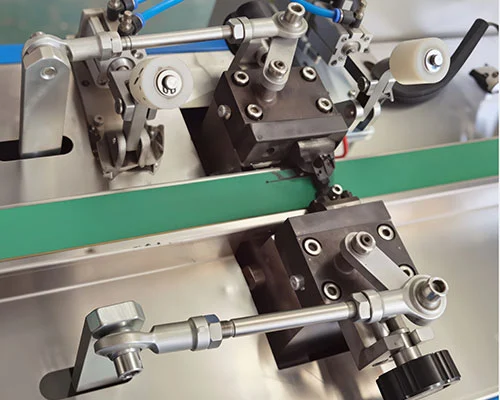

• Purkštuko plotį galima keisti nesumažinant sistemos slėgio, todėl galima greičiau perjungti tarpiklių profilius. Įprastu režimu apmokytas operatorius gali atlikti reguliavimą per mažiau nei dvi minutes.

Gamintojas ir palaikymas

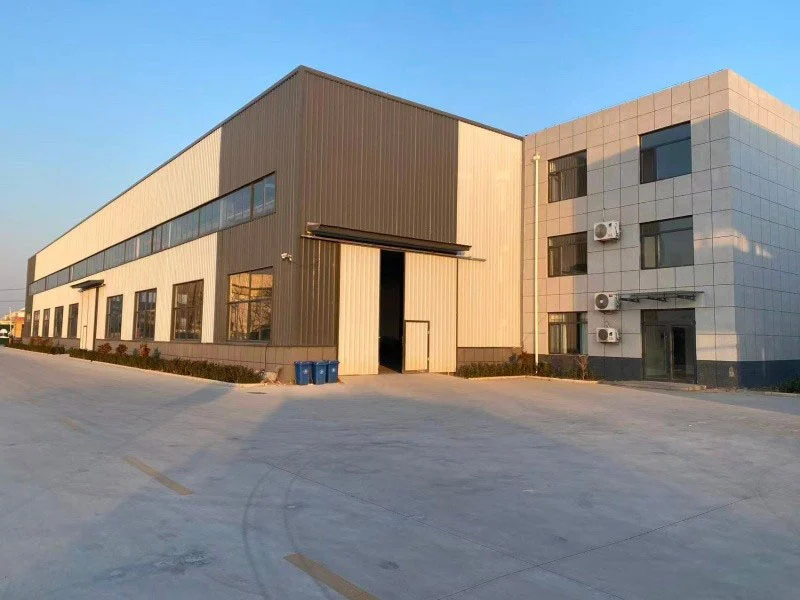

LEBULANG, veikianti su prekės ženklu Lebulang Machine, nuo 1996 m. turi gamyklą Jinane, Kinijoje. Įmonė gamina durų, langų ir stiklo izoliacinio stiklo apdirbimo įrangą ir atlieka MTEP, komponentų gamybą, surinkimą, testavimą ir pardavimą vienoje organizacijoje. TheButilo sandariklio dengimo mašina izoliuojančiam stikluiyra pastatytas pagal šią integruotą struktūrą ir tiekiamas tiesiogiai gamykloje su CE ir ISO 9001 sertifikatu. Vienerių metų garantija taikoma pagrindinei mašinos konstrukcijai, išskyrus įprastai besidėvinčias dalis. Nuotolinis techninis palaikymas ir eksploatavimo mokymai teikiami be papildomų mokesčių, o atsarginės dalys gali būti siunčiamos visame pasaulyje. Kiekviena mašina pateikiama su naudojimo vadovu, vaizdo įrašu ir išankstinio pristatymo bandymo ataskaita.

DUK

1 klausimas: kokias aliuminio tarpiklio specifikacijas palaiko ši mašina?

A: Standartinė konfigūracija tinka nuo 6 mm iki 24 mm pločio ir nuo 5,5 mm iki 12 mm aukščio. Pagal užsakymą galima pagaminti nestandartinius profilio įrankius.

2 klausimas: ar norint valdyti mašiną reikalingas profesionalus mokymas?

A: Veikimas vyksta pagal PLC sąsają, kur skirtingų tipų tarpiklių parametrai gali būti atšaukti iš saugomų programų. Pateikiamas naudojimo vadovas ir vaizdo įrašas, o sąrankos metu galima naudotis nuotoliniu būdu. Dauguma operatorių įgyja įgūdžių per vieną darbo dieną.

3 klausimas: ar jį galima integruoti su esama izoliacinio stiklo gamybos linija?

A: Mašina sukurta taip, kad atitiktų standartinius dvigubo stiklo konvejerio aukščius ir greičius. Integracijos informaciją galima peržiūrėti kartu su technine komanda užsakymo proceso metu.

4 klausimas: kokios yra dažniausiai susidėvinčios dalys ir kaip lengva jas pakeisti?

A: Ekstruzijos purkštukai ir sandarinimo žiedai yra pagrindiniai nusidėvėjimo elementai. Abu yra skirti pakeisti be specialių įrankių. Atsarginės dalys yra sandėlyje ir gali būti siunčiamos įprastu siuntimu.

5 klausimas: kokia garantija ir palaikymas po pardavimo yra įtrauktas?

A: Vienerių metų garantija taikoma pagrindinei konstrukcijai nuo išsiuntimo datos. Nuotolinis techninis palaikymas, įskaitant vaizdo diagnostiką, teikiamas visą mašinos eksploatavimo laiką. Dėvintąsias dalis galima įsigyti už gamyklos kainą.
