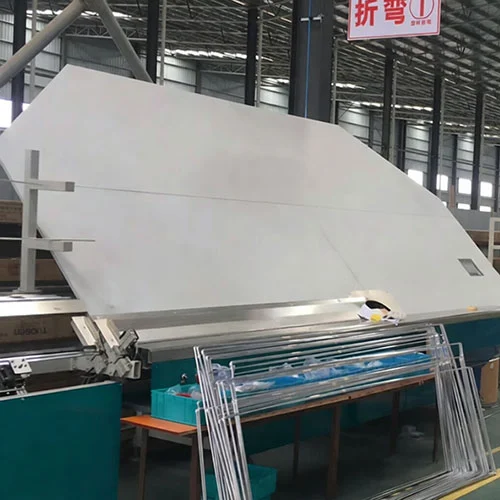

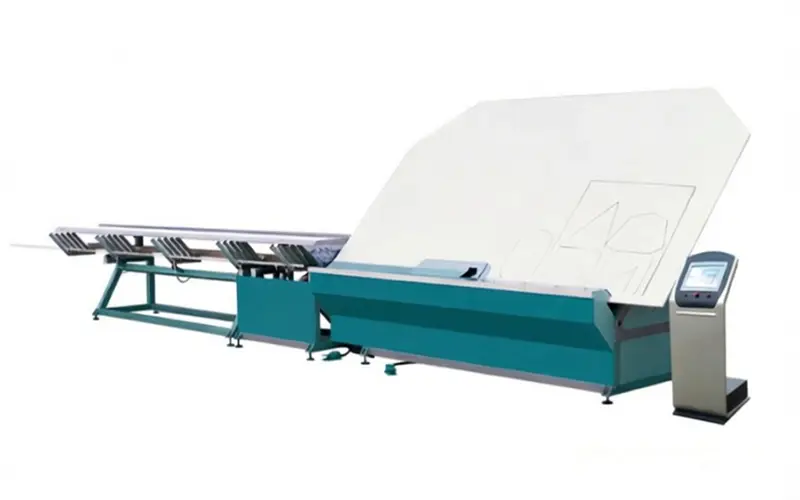

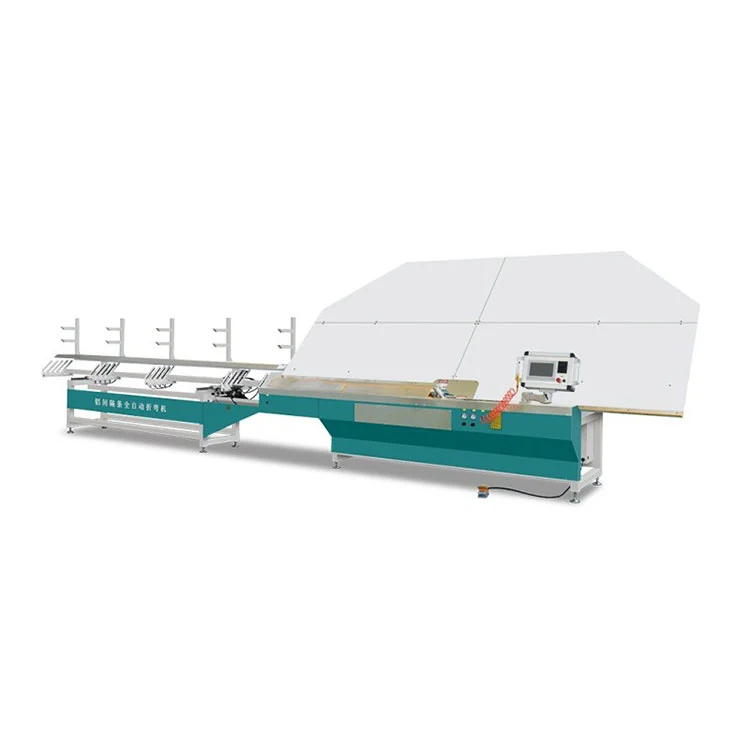

CNC aliuminio tarpiklio lenkimo mašina izoliaciniam stiklui

Pagrindinės savybės

• Valdymo sistema ir pavaros:TheCNC aliuminio tarpiklio lenkimo mašina izoliaciniam stikluiyra aprūpintas Siemens PLC, Kinco jutikliniu ekranu, Fuji servo pavaromis ir Airtac pneumatiniais komponentais. Pagrindinis valdiklis valdo duomenų saugojimą ir programų pasirinkimą, o antrinis valdiklis tvarko mašinos seką realiuoju laiku, kad išvengtų operatoriaus įvesties klaidų.
• Frezavimo ir rėmo tikslumas:Speciali frezavimo stotis išlygina tarpiklio paviršių prieš lenkimą ir kampų sujungimą. Gatavo rėmo matmenys išlaikomi ±0,5 mm nuo užprogramuotų verčių, o tai padeda išlaikyti galutinio IGU kampinio sandariklio vientisumą.

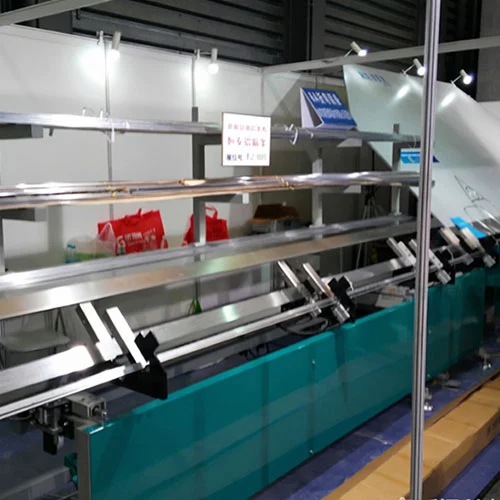

• Integruotos apdorojimo funkcijos:Mašina atlieka automatinį lenkimą, profilių pjovimą ir besiūlius kampų sujungimus vienu nepertraukiamu ciklu. Atmintyje galima išsaugoti trisdešimt dvi rėmelio formas. Keturios medžiagų saugojimo stotys talpina tarpiklius nuo 6A iki 30A, leidžiančius greitai perjungti skirtingus profilius.
• Dvigubas lenkimas ir kampų įterpimas:Galimos ir išorinės, ir vidinės lenkimo galvutės. Kampinės jungtys gali būti pagamintos automatiškai, jei norite gaminti daug, arba rankiniu būdu mažoms partijoms ir pritaikytoms formoms, suteikiant operatoriui lankstumo, atsižvelgiant į užsakymo tipą.
• Lazerinio žymėjimo modulis:Galima pasirinkti tris žymėjimo režimus, kad būtų galima pridėti logotipų, gaminių kodus ar tekstą tiesiai ant tarpiklio paviršiaus prieš arba po lenkimo, kuriuos galima sukonfigūruoti taip, kad atitiktų OEM ženklinimo reikalavimus.
• Mašinos konstrukcija ir aptarnavimo intervalas:Rėmas ir kreipiamieji elementai yra skirti pramoniniams darbo ciklams. Planuojama techninė priežiūra atliekama pagal kasdienius, mėnesinius ir metinius kontrolinius sąrašus, o dažniausiai pasiekiamus komponentus galima lengvai patikrinti ir pakeisti. Gamintojas visai mašinai suteikia dvejų metų garantiją ir vienerių metų nemokamą susidėvėjusių dalių pakeitimą.

Mašinos struktūra ir veikimo principas

TheCNC aliuminio tarpiklio lenkimo mašina izoliaciniam stikluiyra suskirstytas į šešis mechaninius posistemius, kurie perkelia aliuminio juostą nuo neapdorotos ritės įvesties iki gatavo tarpiklio rėmo išvesties:

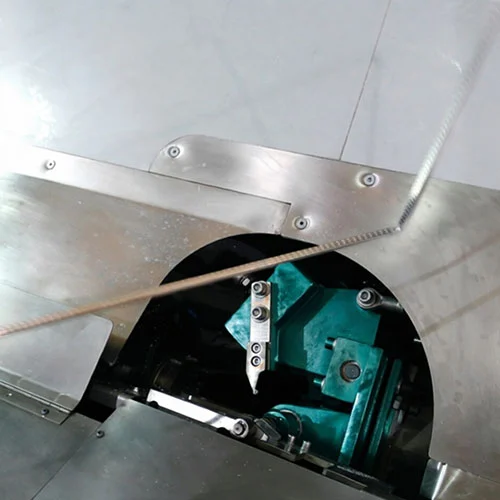

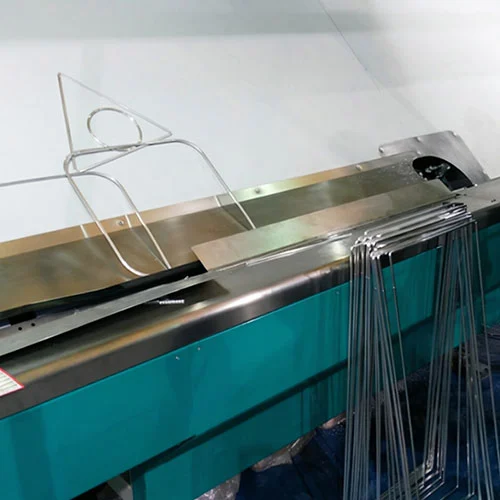

• Lenkimo mechanizmas— Priima išorines arba vidines lenkimo galvutes, priklausomai nuo konfigūracijos. Pasirinkta galvutė suformuoja tarpiklio profilį iki užprogramuoto kampo kampo su reikiamu lenkimo spinduliu.
• Frezavimo mechanizmas— Tikslus frezavimo įrenginys išlygina profilio paviršių prieš lenkimą. Šis veiksmas pašalina nelygumus, galinčius sukelti kampo deformaciją, ir padeda pasiekti pastovų sandariklio kontaktą gatavame bloke.
• Perdavimo mechanizmas— Iš pakrovimo stoties perkelia aliuminio juostą per kiekvieną apdorojimo etapą. Judesys sinchronizuojamas su servo tiekimu, kad būtų išvengta juostelės sulinkimo ar nesutapimo.
• Pagalbinis centravimo mechanizmas- Reguliuoja ritinėlio padėtį, kad juostelė būtų centre, kai ji patenka į lenkimo stotį, taip pataisant nedidelį šoninį poslinkį, kuris gali turėti įtakos matmenų tikslumui.
• Kampinio jungties mechanizmas- Palaiko tiek automatinį medžiagų sujungimą, kad būtų galima atlikti didelę našumą, tiek rankinį sujungimą, kai gaminama mažesnė apimtis arba prototipas.
• Automatinis servo padavimo mechanizmas— Servo varoma padavimo sistema padidina aliuminio juostelę iki užprogramuoto ilgio, o greitis ir padėtis valdomi per PLC, kad atitiktų pasirinktą tarpiklio specifikaciją.

Gaminio techniniai parametrai

Pagrindiniai komponentai ir informacija apie tiekėją

• PLC ir jutiklinis ekranas:Siemens pagrindinis valdiklis su Kinco spalvotu jutikliniu ekranu. Programos pasirinkimas ir parametrų nustatymai įvedami per jutiklinį ekraną; PLC valdo vykdymo laiką ir blokavimus.
• Servo pavaros:Fuji servo varikliai ir pavaros valdo padavimo ir lenkimo ašis, užtikrinant padėties nustatymo tikslumą, reikalingą ±0,5 mm rėmo tolerancijai.
• Pneumatinė sistema:Airtac cilindrai, vožtuvai ir jungiamosios detalės atlieka suspaudimo, lenkimo slėgio ir kampų įdėjimo funkcijas. Pneumatinė grandinė apima filtro-reguliatoriaus-tepimo bloką tiekimo linijoje.
• Frezavimo velenas:Grūdinto plieno frezos išlygina tarpiklio paviršių. Suklio greitis ir pastūmos greitis nustatyti taip, kad atitiktų aliuminio juostos storį ir plotį.
• Rėmas ir kreipiamieji bėgiai:Suvirintas plieninis pagrindas palaiko linijinius kreipiamuosius bėgius, skirtus perdavimo ir centravimo mechanizmams, todėl juostos išlygiavimas nenutrūkstamai veikia.
• Lazerinio žymėjimo blokas:Specialus lazerinis modulis spausdina logotipus, partijų numerius arba tekstą vienu iš trijų konfigūruojamų režimų, išdėstytų prieš arba po lenkimo stoties pagal gamybos poreikius.

Taikymo sritis

TaiCNC aliuminio tarpiklio lenkimo mašina izoliaciniam stikluiyra naudojamas stiklo paketų gamybos linijose, kuriose aliuminio tarpiklių rėmai reikalingi nuo vidutinio iki didelio kiekio. Įprasti vartotojai yra:

• Izoliacinio stiklo gamyklos, gaminančios dvigubus ir trigubus stiklo paketus gyvenamiesiems ir komerciniams pastatams.
• Architektūrinio stiklo perdirbėjai, tiekiantys energiją taupančius stiklus, saugų stiklą ir garso izoliacijos gaminius.
• Specializuotos aliuminio tarpiklių apdirbimo dirbtuvės, tiekiančios išlenktus rėmus kitiems IGU gamintojams.
• Langų, durų ir užuolaidų sienelių gamintojai, valdantys vidaus stiklo apdirbimo skyrius.

Pakavimas ir siuntimas

TheCNC aliuminio tarpiklio lenkimo mašina izoliaciniam stikluisiunčiama standartinėje eksporto klasės medinėje dėžėje su vidiniu tvirtinimu ir drėgmei atsparia įvyniojimu. Dėžės matmenys nustatomi atsižvelgiant į mašinos 10 500 × 1 300 × 1 950 mm plotą, o priedų dėžutėms, kuriose yra atsarginių pjaustytuvų, antspaudų ir spausdintos dokumentacijos, yra papildoma vieta. Prieš išsiuntimą pateikiamas patikrinimo prieš išsiuntimą vaizdo įrašas ir mašinos bandymo ataskaita. Standartinės pristatymo sąlygos yra FOB Qingdao arba Jinan, o įprastas pristatymo laikas yra apie 30 darbo dienų nuo užsakymo patvirtinimo. Transportavimo parinktis galima pasirinkti pagal paskirties uostą ir vietinius pristatymo reikalavimus.

DUK

Q1: Ar esate gamykla ar prekybos įmonė?

A: Lebulang Machine valdo savo gamyklą Dzinane, Kinijoje, kur stiklo ir langų apdirbimo įranga gaminama nuo 1996 m. Tyrimai ir plėtra, gamyba ir pardavimas vykdomi toje pačioje organizacijoje.

2 klausimas: ar palaikote pritaikymą?

A: Mašinos funkcijos, apdorojimo parametrai ir žymėjimo režimai gali būti pritaikyti pagal klientų gamybos reikalavimus pagal OEM arba ODM sutartis.

3 klausimas: koks yra jūsų pristatymo laikas?

A: Standartinės mašinos pristatomos per 30 darbo dienų. Pasirinktinės konfigūracijos gali pailginti pristatymo laiką. Galimi keli krovinių gabenimo variantai, priklausomai nuo paskirties vietos.

4 klausimas: kaip su garantija ir tarnavimo laiku?

A: Garantija taikoma visai mašinai dvejus metus ir susidėvėjusioms dalims vienerius metus. Mašinos konstrukcija skirta pramoniniams darbo ciklams, o gamintojas palaiko ilgalaikį atsarginių komponentų tiekimą.

5 klausimas: kaip prižiūrėti mašiną?

A: Prie mašinos pridedamas naudojimo vadovas su kasdienės, mėnesio ir metinės priežiūros kontroliniais sąrašais. Įdiegus galimas nuotolinis techninis palaikymas dėl trikčių šalinimo ir priežiūros klausimų.
