CNC diskinis pjūklas pramoniniams aliuminio profiliams

Techninės specifikacijos

Kaip veikia pjūklas

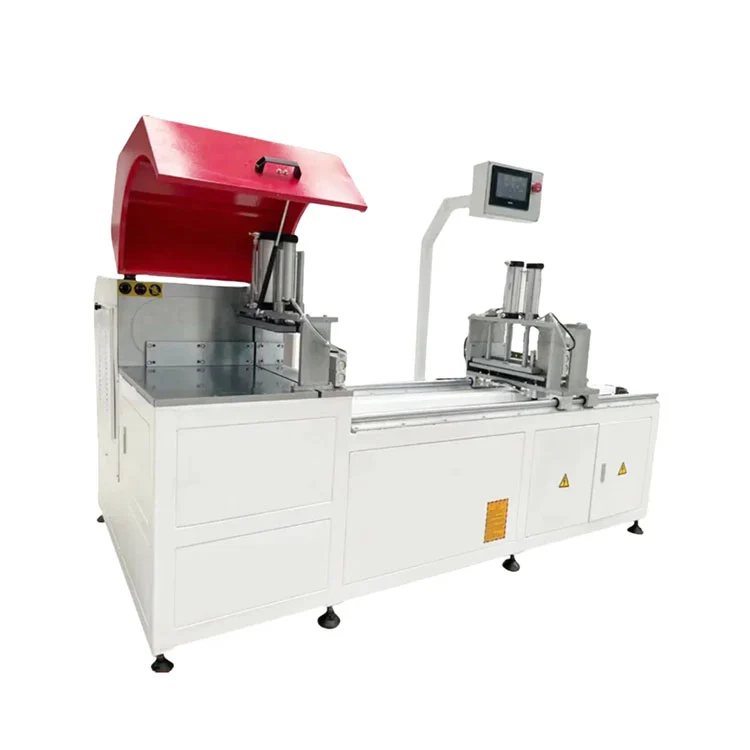

TheCNC diskinis pjūklas pramoniniams aliuminio profiliamsveikia su servo varoma padavimo ašimi, kuri nustato profilio padėtį po pjūklo disku pagal jutikliniame ekrane įvestą ilgį. Operatorius uždeda aliuminio ekstruziją ant įvesties volo stalo, pasirenka pjovimo programą iš atminties arba įveda naujus matmenis ir pradeda ciklą. Pneumatiniai gnybtai užsifiksuoja tiek vertikaliai, tiek horizontaliai, kad profilis būtų prispaustas prie atskaitos atramų. Pjūklo galvutė su dujų ir skysčių slopinimo cilindru leidžiasi per medžiagą kontroliuojamu padavimo greičiu, kad būtų sukurtas kvadratinis pjūvis be įtrūkimų. Pjovimo metu purškiamas pjovimo skystis atvėsina ašmenis ir ruošinį. Kai ašmenys atsitraukia, spaustukai atsipalaiduoja, o servo tiekimas perkelia profilį į kitą pjovimo padėtį. Standartinė konfigūracija pjauna 90° ir ±45° kampu. Su pasirenkamu CNC kampo moduliu, pjovimo galvutė sukasi bet kokiu kampu nuo 22,5° iki 157,5° pagal programą.

Pagrindiniai komponentai

• Servo padavimo ašis:Kintamosios srovės servo variklis varo X ašies rutulinį varžtą profilio padėties nustatymui. Padėties nustatymo tikslumas yra ±0,05 mm, pakartotinio pjovimo tolerancija ±0,1 mm. Standartinės tiekimo eigos rankenos pjauna nuo 350 mm iki 6500 mm ilgio.
• Pjūklo galvutės mazgas:5,5 kW arba 7,5 kW galios variklis varo volframo karbido diskinį pjūklą 2800 aps./min. Dujų ir skysčių slopinimo cilindras kontroliuoja vertikalų padavimo greitį, kad atitiktų medžiagos storį ir ašmenų apkrovą.

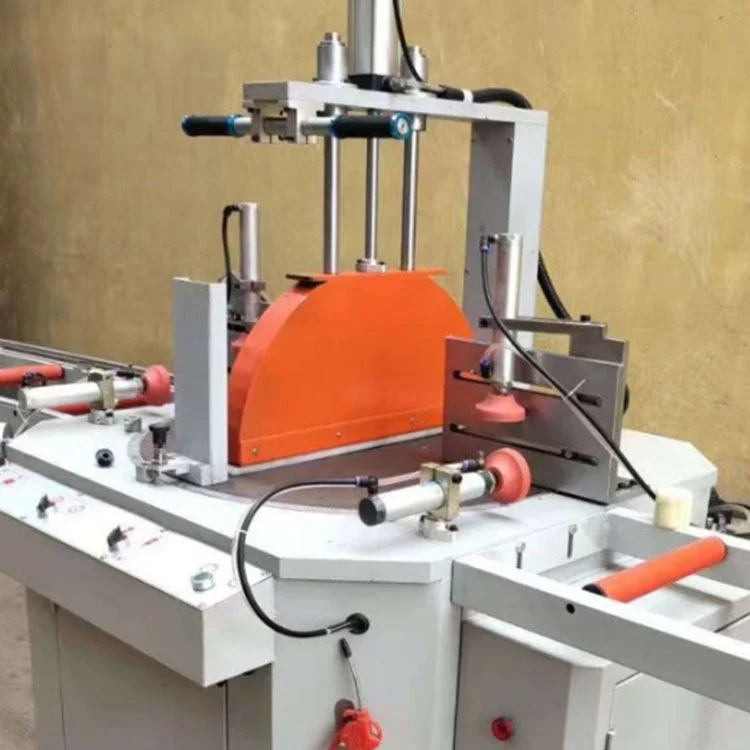

• Pneumatinė suspaudimo sistema:Dvi vertikalios ir horizontalios spaustukai su minkštais nasrais prilaiko profilį prie galinės tvoros ir stalo. Suspaudimo jėga reguliuojama oro slėgio reguliatoriumi, nustatytu nuo 0,5 iki 0,8 MPa.
• CNC valdiklis ir jutiklinis ekranas:Importuotas PLC suporuotas su 10 colių daugiakalbiu jutikliniu ekranu tvarko programų saugojimą, ilgio įvestį, kampo pasirinkimą ir ciklo valdymą. Programų perkėlimui palaikomas USB ir tinklo ryšys.

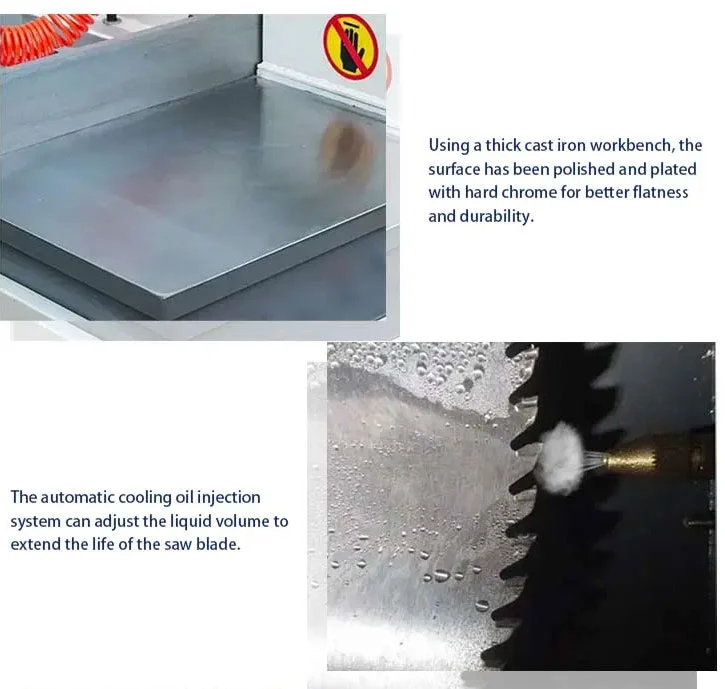

• Aušinimo tepimo sistema:Automatinė purškiamo pjovimo skysčio sistema ant peilio ir pjovimo zonos užtepa tepalo miglą. Tai sumažina trintį, pailgina ašmenų tarnavimo laiką ir padeda sukurti švarų pjūvio paviršių.
• Apsauginis korpusas:Visiškai uždara ašmenų apsauga dengia pjovimo vietą. Avarinio stabdymo mygtukas ir apsaugos nuo susidūrimo jutiklis sustabdo mašiną, jei ašmenų kelyje aptinkama kliūtis.

CNC diskinis pjūklas pramoniniams aliuminio profiliams Standartiniai priedai

1. CNC servo padavimo valdymo sistema + 10 colių daugiakalbis jutiklinis ekranas
2. Importuotas volframo karbido diskinis pjūklas aliuminiui
3. Dujų ir skysčių slopinimo pjovimo pjovimo galvutės mazgas
4. Dvigubas pneumatinis automatinis suspaudimo įtaisas su minkštais, įbrėžimais apsaugančiais žandikauliais
5. Automatinė aušinimo tepimo cirkuliacinė sistema
6. Pilnai uždarytas apsauginis ašmenų apsauginis dangtelis
7. Aliuminio drožlių dulkių surinkimo vamzdynas
8. Avarinio stabdymo mygtukas, apsaugos nuo susidūrimo jutiklis
9. Pilnas naudojimo ir priežiūros vadovas anglų kalba, atsarginių dalių įrankių rinkinys

CNC diskinis pjūklas, skirtas pramoniniams aliuminio profiliams, pasirenkami atnaujinimo moduliai

1. Nulinės uodegos pjovimo struktūra (likutinė uodega ≤ 5 mm, didelis medžiagų panaudojimas)
2. Automatinė pakrovimo ir iškrovimo ritininė konvejerio linija 6 m ilgio profiliams
3. CNC savavališko kampo pjovimo modulis (22,5°–157,5°)
4. Didelės talpos lustų dulkių surinkėjas
5. IoT nuotolinės internetinės diagnostikos ir duomenų statistikos modulis
6. Sujungti kelių dalių sinchroninį tvirtinimo įtaisą
7. Pailginta padavimo eiga iki 12000 mm

Taikymo sritis

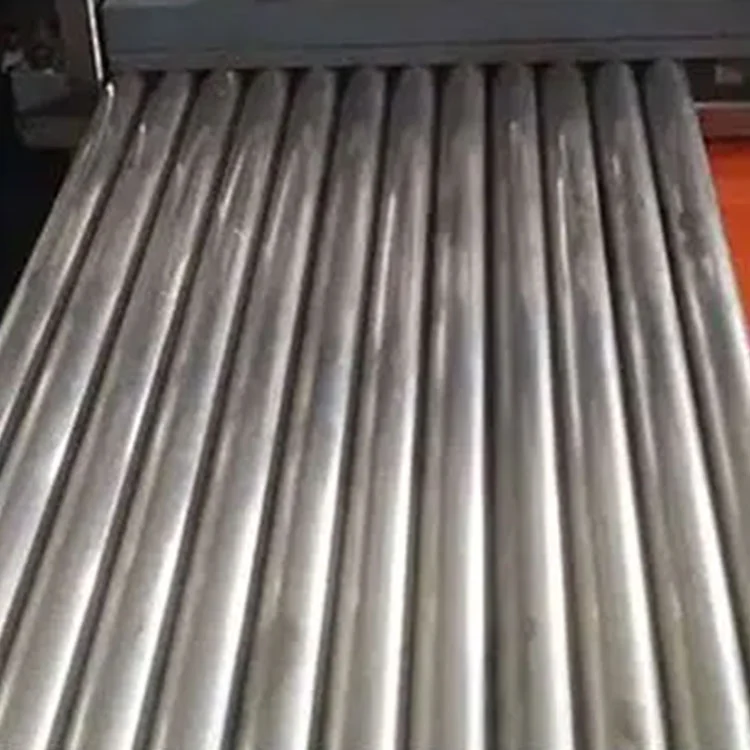

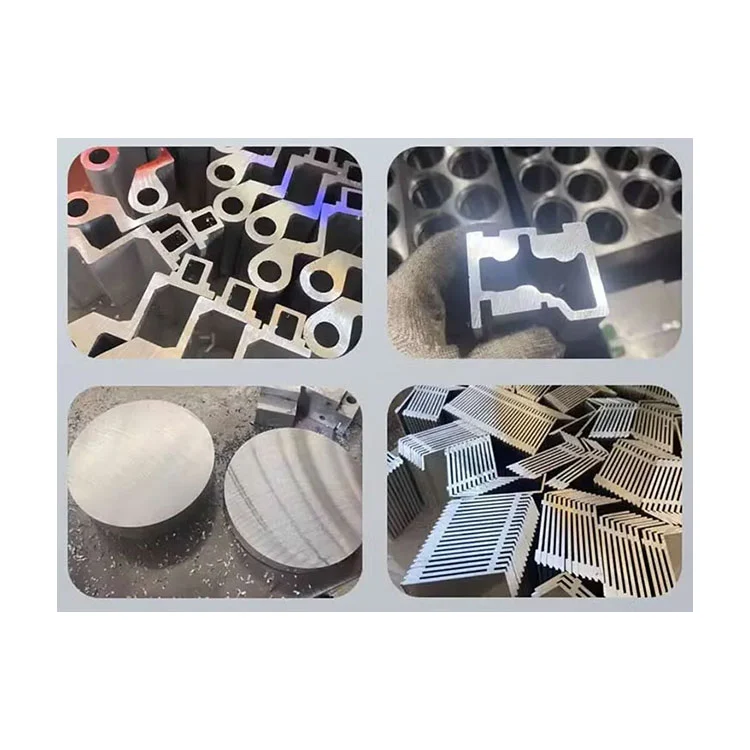

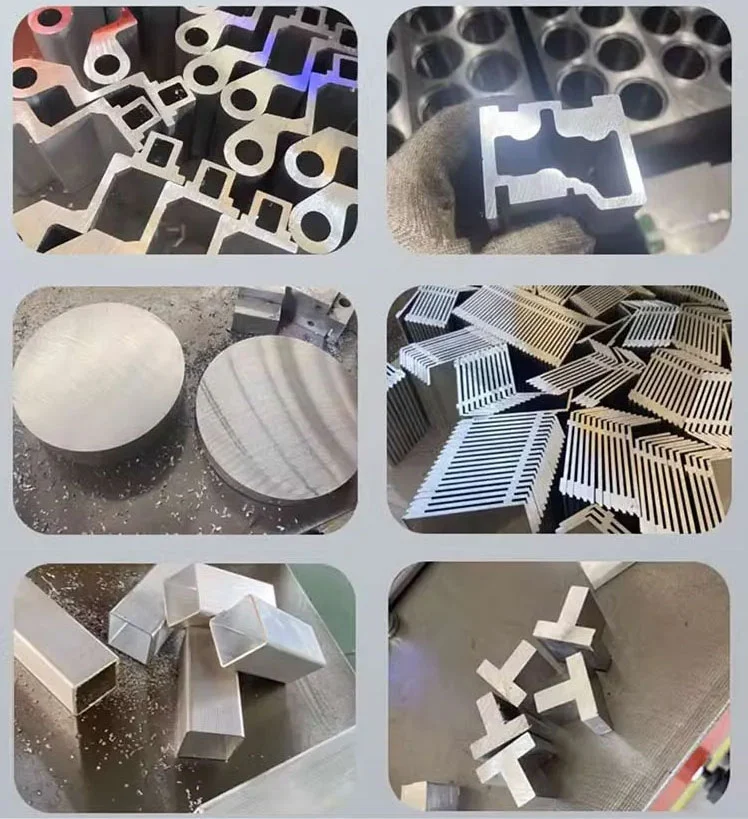

TheCNC diskinis pjūklas pramoniniams aliuminio profiliamsnaudojamas gamybinėse aplinkose, kur aliuminio ekstruzijos yra supjaustomos pagal ilgį prieš tolesnį apdirbimą ar surinkimą. Įprastai naudojami langų ir durų rėmų profilių, užuolaidų sienelių ir skersinių, pramoninių aliuminio konstrukcinių elementų, saulės kolektorių montavimo bėgelių ir architektūrinių dekoratyvinių profilių pjovimas. Pjūklas gali apdoroti kietas ir tuščiavidures aliuminio profilius, terminius lūžimo profilius ir lengvus vario arba PVC išspaudimus pagal savo skerspjūvio pajėgumą. Naudodamas pasirenkamą savavališko kampo modulį, jis taip pat gamina kampinius pjūvius stoglangio galų rėmams, trapecijos formos langams ir daugiapusiams architektūriniams mazgams.

Mūsų paslauga

1. Mažiausia vienerių metų garantija nuo paleidimo datos.
2. Nemokama konsultacija prieš, per ir po pardavimo.
3. Nemokamas projekto planavimas ir maketavimas.
4. Nemokamas įrangos derinimas, kol visos funkcijos veiks taip, kaip nurodyta.
5. Nemokamas gabenimo tolimais atstumais susitarimų koordinavimas.
6. Nemokami mokymai apie įrangos eksploatavimą ir priežiūrą.
7. Vienerių metų pilna garantija ir visą gyvenimą trunkančios priežiūros paslauga.
