Dvigubas pjūklas langų rėmų gamybai
45 ir 90 laipsnių dvigubas pjūklas, skirtas langų rėmų gamybai, yra sunkios, didelio tikslumo dvigubos galvutės pjovimo staklės, skirtos aliuminio, PVC, UPVC ir terminių pertraukų profiliams langų, durų ir užuolaidų sienelių gamyboje. Jis užtikrina tikslius, pakartojamus 45° ir 90° pjūvius su briaunomis be įdubų, palaikydamas ir nuo vienos galvutės nepriklausomą, ir nuo dviejų galvučių sinchroninį veikimą, kad būtų pasiektas maksimalus produktyvumas. Lebulang prekės ženklas gamina aukštos kokybės mašiną.

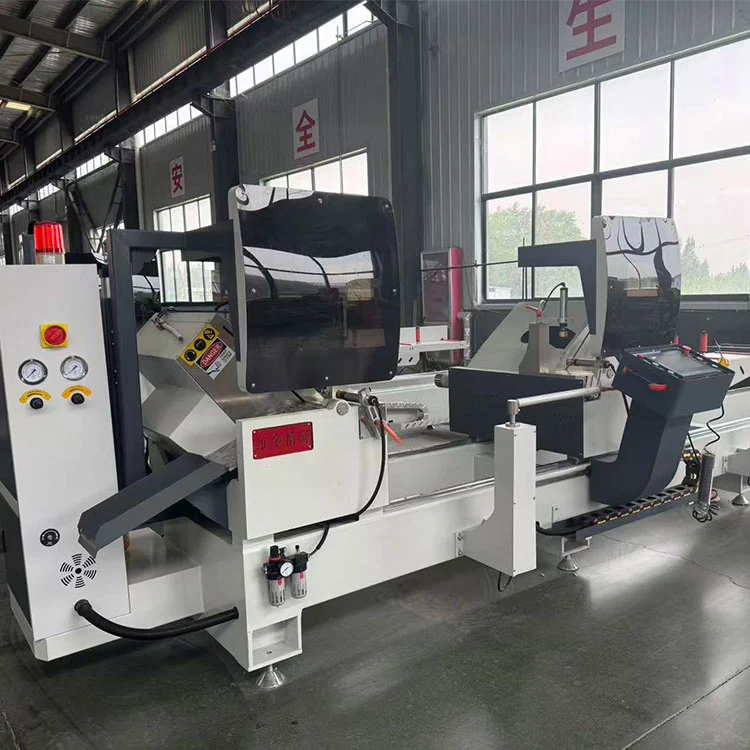

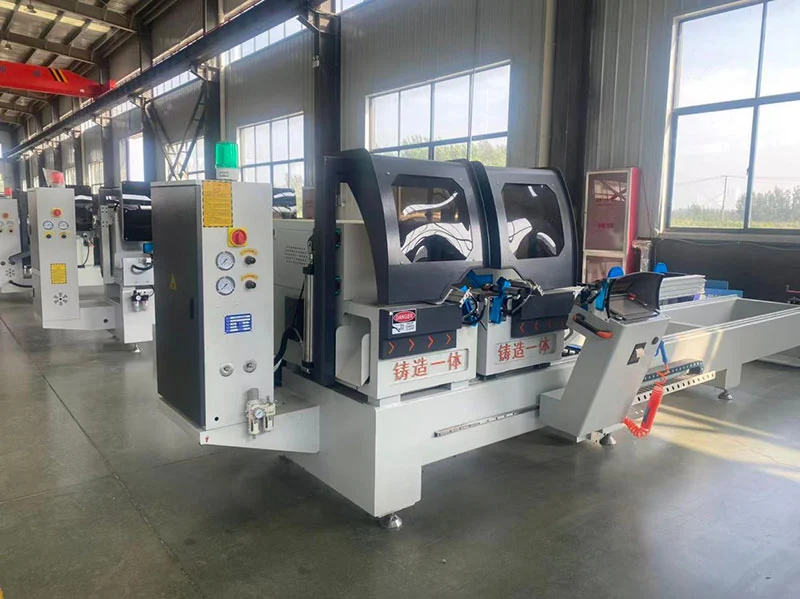

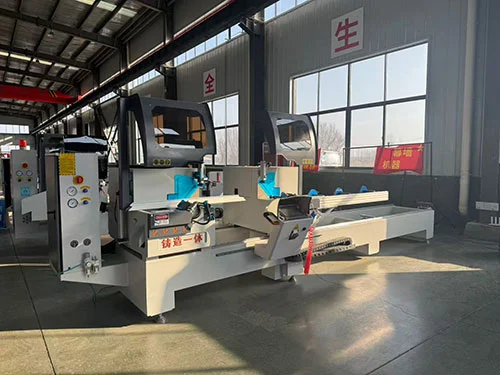

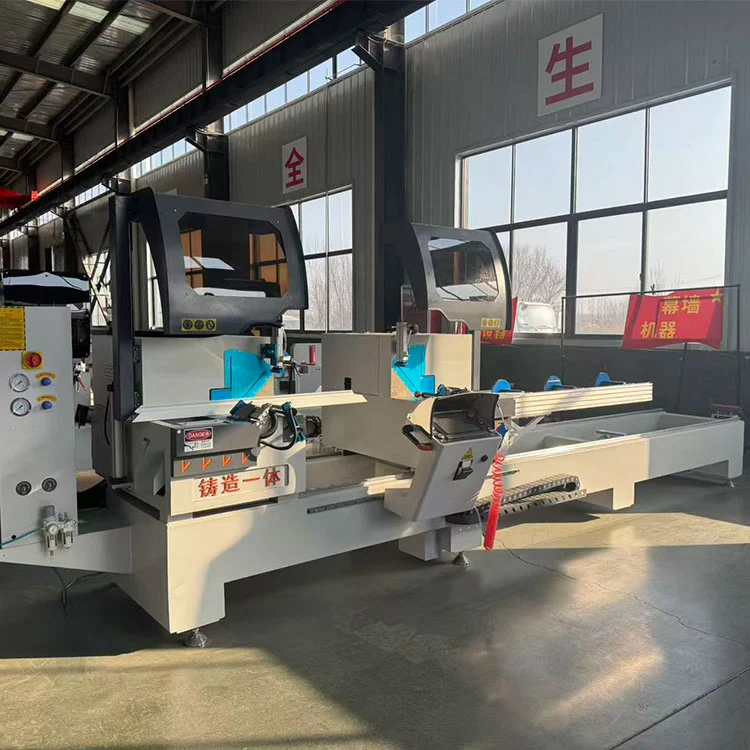

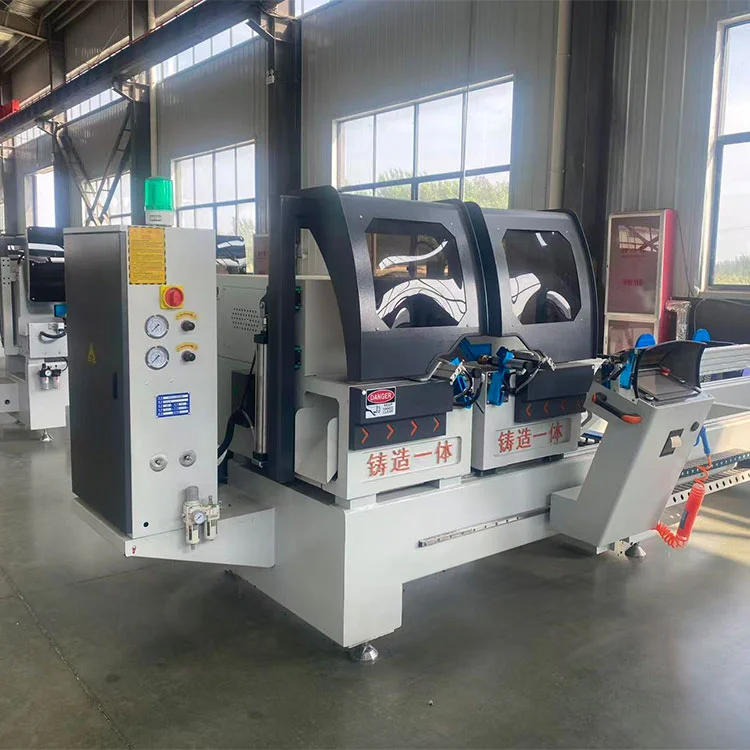

Šis dvigubas pjūklas langų rėmų gamybai, pagamintas Lebulang mašinos Kinijos gamykloje, kurioje aliuminio ir PVC apdorojimo įranga buvo gaminama beveik tris dešimtmečius, pjauna profilius 45° ir 90° kampu langų, durų ir užuolaidų sienelių gamybai. Jis apdoroja aliuminio, PVC, UPVC, terminį pertrauką ir vario ekstruziją. Dvi pjovimo galvutės – T1 fiksuotos ir T2 motorizuotos – sėdi ant bendro tikslaus kreipiamojo bėgio ir gali veikti vienu metu, o dešinę galvutę judina servo pavara, kad būtų galima nustatyti ilgį.
Integruotas liejamas darbastalis ir tiesiogiai prijungti veleno varikliai sudaro pagrindinę struktūrą. Kiekvieną pjovimo galvutę varo 3 kW variklis, sukantis ø 500 mm skersmens geležtę su karbido galiuku 3000 aps./min. Pneumatiniai spaustukai pritvirtina ruošinį, o oro hidraulinis slopinimo cilindras kontroliuoja padavimą. Suvirintas plieninis rėmas ir ketaus pagrindas veikia kartu su HIWIN linijiniais bėgiais ir Schneider elektriniais komponentais, kad pakartotinis fiksuoto ilgio tikslumas būtų ±0,1 mm, o pjovimo paviršiaus šiurkštumas – Ra 12,5 µm. Maksimalus pjovimo ilgis yra 5000 mm, su trumpojo pjovimo funkcija, kuri siekia iki 200 mm. 45° kampu sekcijos talpa yra 150 × 170 mm; 90° kampu jis tvarko 150 × 345 mm, įskaitant kvadratinius vamzdžius iki 150 × 200 mm.
Standartinė įranga yra visiškai uždara apsauginė apsauga, avarinis stabdymas ir apsauga nuo perkrovos. Speciali drožlių ištraukimo ir siurbimo sistema sulaiko apie 70 % šiukšlių, o patentuotas sukamasis kėlimo atraminis laikiklis neleidžia profiliui nusmukti viduryje. Duomenys gali būti importuojami per LAN, USB, Bluetooth arba rankinį įvestį, o valdymo sistemos sąsajos su įprasta optimizavimo programine įranga. Taip pat yra įmontuotas etikečių spausdintuvas ir klaidų prevencijos funkcija, kuri blokuoja pjovimą, kai profilis nukrenta už leistinos ribos. Įrenginys veikia 380 V trifaziu maitinimo šaltiniu ir reikalauja 0,6–0,8 MPa oro slėgio.
Taikomas CE sertifikatas ir priimamos pasirinktinės OEM konfigūracijos. Lebulang Machine tiesiogiai gamykloje tiekia pjūklą, kurio dizainas skirtas lengvai kasdienei priežiūrai. Nuotolinio montavimo instrukcijos teikiamos be papildomų mokesčių.
45 ir 90 laipsnių dvigubas pjūklas aliuminio ir PVC langams:
- a. pramoninių aliuminio profilių, PVC profilių, aliuminio durų ir langų, užuolaidinių sienų pjaustymas.
- b. Veikimas be kvalifikuotų darbuotojų, išspręskite gamyklos įdarbinimo sunkumus
- c. etikečių spausdinimo funkcija,
- d. klaidų prevencijos funkcija: profilio paklaida viršija nepjovimo diapazoną.
- e. Didelio tikslumo, integruotas liejimo darbastalis, integruotas velenas, tiesiogiai prijungtas variklis,
- f. oro-skysčio slopinimo cilindras, T1, T2 galvutės yra ant integruoto kreipiamojo bėgelio.
- g. Palaiko kelis duomenų importavimo režimus: internetas, LAN, U diskas, Bluetooth, rankinis įvestis ir kt.
- h. Gali realizuoti rinkos bendrą optimizavimo programinės įrangos duomenų prijungimą.
- i. Aplinkos apsaugos funkcija, unikalus drožlių pašalinimas, siurbimo konstrukcija, siurbimo greitis 70%, išvalykite vietą, sumažinkite valymo dažnumą, pagerinkite darbo efektyvumą.
- j. Jame yra patentuotas sukamasis kėlimo laikiklis, kad būtų išvengta pjovimo klaidų, atsirandančių dėl vidurinio nusvirimo, ir su judančiu profilio laikikliu.

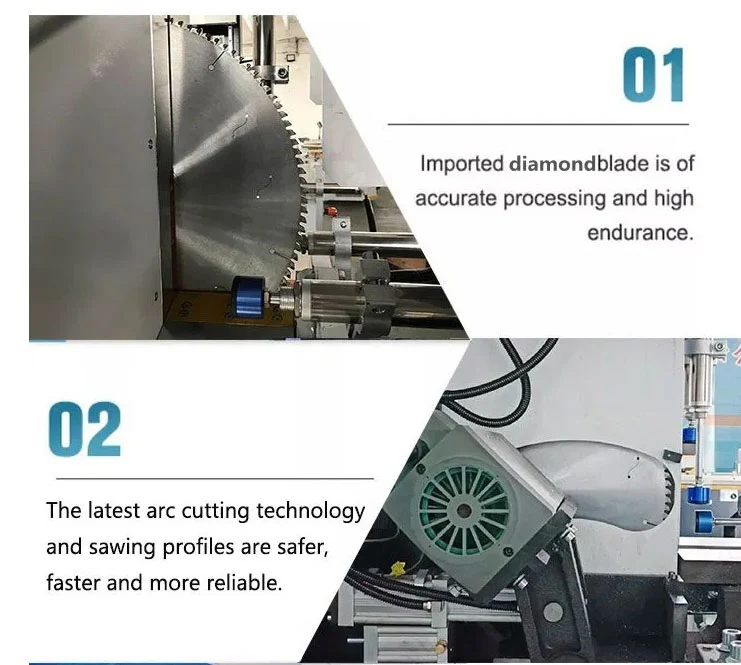

- k. Naujausia lankinio pjovimo technologija, pjovimo dalis yra saugesnė, greitesnė ir patikimesnė.
45 ir 90 laipsnių dvigubas pjūklas aliuminio ir PVC langams
✅ Tikslus pjovimas dviem kampais
- • Automatiškai reguliuojami kampai:45° / 90°(tarpiniai kampai neprivalomi)
- • ±0,1 mm padėties nustatymo tikslumas; švarios, sandarios rėmų jungtys
✅ Kelių medžiagų suderinamumas
- • Pjūviaialiuminis, PVC, UPVC, terminis pertrauka, varisprofiliai
- • Optimizuotas langų, durų, užuolaidų sienoms ir architektūrinėms išspaudoms
✅ Didelio efektyvumo dviguba galvutė
- • Dvi sinchronizuotos galvutės; pjovimas vienu metu abiejuose galuose
- • Dešinioji galvutė servovaroma, kad būtų galima greitai ir tiksliai reguliuoti ilgį
- • 2–3× greičiau nei viengalviai pjūklai; idealiai tinka masinei gamybai
✅ CNC/skaitmeninio valdymo parinktys
- • Skaitmeninis ekranas: greitas ilgio rodmuo, paprastas valdymas
- • CNC atnaujinimas: 10 colių jutiklinis ekranas, programų saugykla, USB importas/eksportas
✅ Sunkios apkrovos ir stabilios konstrukcijos
- • Tvirtas suvirintas plieninis rėmas + ketaus pagrindas; minimali vibracija
- • Aukščiausios kokybės komponentai: HIWIN linijiniai bėgiai, „Schneider“ elektra, peiliai su karbido antgaliais
✅ Saugus ir patogus naudoti
- • Pilnai uždari apsauginiai gaubtai, avarinis stabdymas, apsauga nuo perkrovos
- • Automatinis ašmenų įtraukimas; pneumatinis tvirtinimas saugiam profilio laikymui
✅ CE sertifikatas ir patikimas
- • Atitinka ES saugos standartus; 24/7 nenutrūkstamas veikimas
- • 12--24 mėn garantija; ilgalaikis atsarginių dalių tiekimas
Techninė specifikacija
| Maitinimas | 380v 50hz |
| Pjūklo galvutės variklis | 2× 3KW/3000r/min |
| Darbinis slėgis | 0,6–0,8 MPa |
| Oro suvartojimas | 60l/min |
| Pjovimo ilgis | Max5000mm min 280mm (trumpojo pjovimo funkcija yra trumpiausia 200mm) |
| Pjovimo plotis | Maksimalus 150 mm |
| Maks. Pjovimo nuolydis | 45°150×170mm 90°150×345mm |
| Maks. kvadratinių vamzdžių pjovimas | 150×200 mm |
| Pjovimo kampas | 45 laipsnių 90 laipsnių |
| Maitinimo greitis | nuolat gyvybingas 0-4m/min |
| Pjūklo ašmenų specifikacija | ø500 × ø30 × 4,4 × Z120 |
| matmuo | 6550 × 1300 × 1800 mm |
| svorio | 2000 kg |
| Pakartotinio fiksuoto ilgio tikslumas | ≤ 0,1 mm |
| Sekcijos pjovimo kampo leidimas | ± 3' |
| Pjovimo profilio lygumas | ≤ 0,02 m |
| Pjovimo profilio šiurkštumas | Ra12,5μm |
Pagrindiniai komponentai
- Pjūklo geležtės: Importuoti peiliai su karbido antgaliais, kad būtų galima sklandžiai, be įbrėžimų pjauti

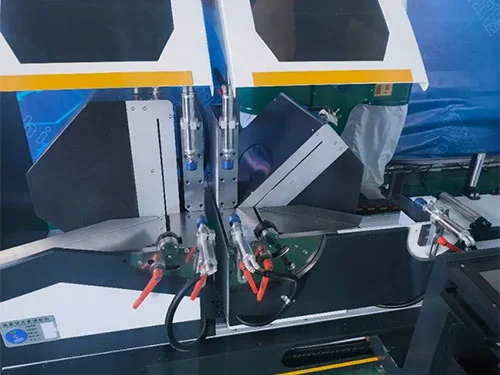

- Pneumatiniai spaustukai: Horizontalūs/vertikalūs spaustukai tvirtam profilio laikymui
- Linijiniai bėgiai: Taivano HIWIN preciziniai bėgiai sklandžiam judėjimui
- Valdymo skydelis: intuityvus skaitmeninis ekranas arba 10 colių CNC jutiklinis ekranas
- Saugos sistema: CE reikalavimus atitinkančios apsaugos, avarinis stabdymas, apsauga nuo perkrovos
Aptarnavimas po pardavimo
- Garantija: 1 metai (nemokamos dalys ir techninė pagalba)
- Montavimas: Galimi inžinieriai montuoti ir apmokyti užsienyje
- Atsarginės dalys: Ilgalaikis tiekimas gamyklos kaina
- Palaikymas: 24/7 internetinis techninis palaikymas (vaizdo skambutis, nuotolinė diagnostika)
