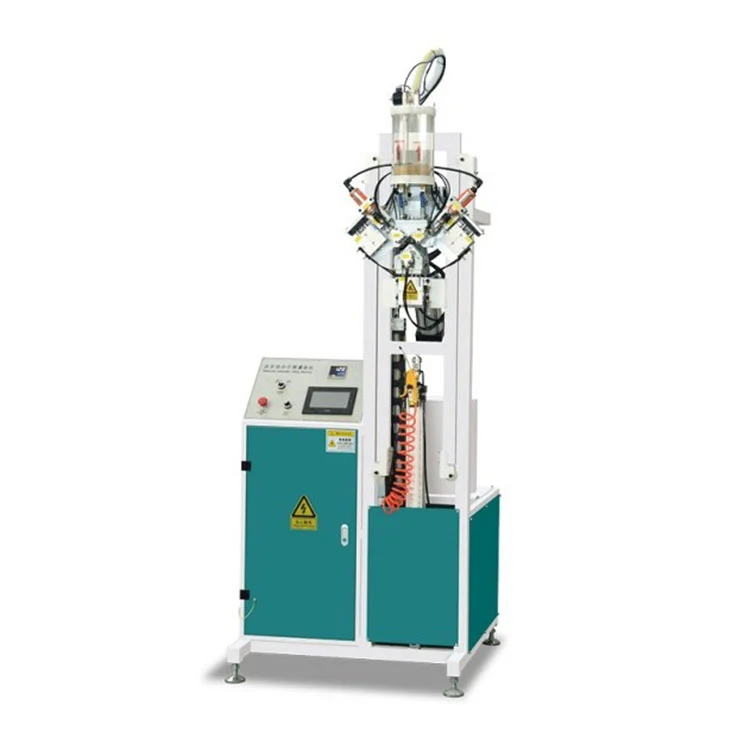

Pildymo automatinė izoliacinio stiklo molekulinio sieto užpildymo mašina

Pagrindinės savybės

ThePildymo automatinė izoliacinio stiklo molekulinio sieto užpildymo mašinaužtikrina kontroliuojamą molekulinio sieto užpildymą į aliuminio tarpiklio profilius izoliuoto stiklo gamybai.

• Valdymo sistema:Jutiklinis ekranas kartu su PLC leidžia operatoriui nustatyti ir reguliuoti užpildymo parametrus, įskaitant gręžimo gylį, užpildymo laiką ir sandarinimo ciklą. Programos saugykla palaiko įvairių tarpiklių profilių atšaukimą.
• Suderinamumas su tarpikliu:Mašina apdoroja aliuminio tarpiklius nuo 6 mm iki 30 mm pločio. Molekulinio sieto granulės, kurių skersmuo yra nuo 0,5 iki 0,8 mm, gravitacijos būdu tiekiamos per užpildymo galvutę.
• Rėmo talpa:Maksimalūs rėmo matmenys yra 2000 × 2000 mm, apimantys bendrą architektūrinio izoliacinio stiklo linijų diapazoną.
• Maitinimas ir oro tiekimas:Įrenginys veikia iš 220 V / 50 Hz vienfazio maitinimo ir sunaudoja 1,0 kW. Pneumatiniam gręžtuvui ir sandarinimo mechanizmams reikalingas stabilus 0,6 MPa darbinis oro slėgis.
• Automatinis medžiagų papildymas:Lygio jutiklis sausiklio bunkeryje stebi likusią sieto medžiagą. Kai lygis nukrenta žemiau iš anksto nustatyto taško, sistema arba įspėja operatorių, arba įjungia išorinį papildymo įrenginį, priklausomai nuo konfigūracijos.

Darbo principas

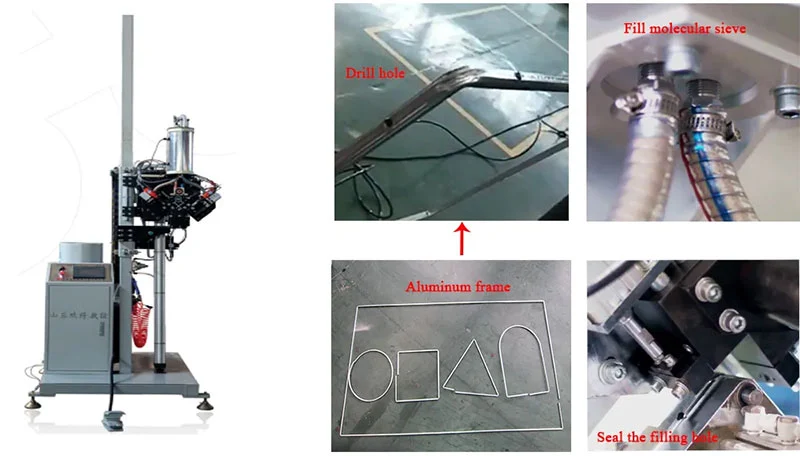

ThePildymo automatinė izoliacinio stiklo molekulinio sieto užpildymo mašinaveikia pirmiausia išgręžiant mažą skylę aliuminio tarpiklio juostelėje programuotoje padėtyje. Tada užpildymo antgalis įpurškia išmatuotą molekulinio sieto sausiklio kiekį į tarpiklio ertmę. Po užpildymo ta pati stotis arba specialus sandarinimo blokas sandarina angą, neleidžiant patekti drėgmei ir išlaikyti sausiklį. Seką valdo PLC, kuris koordinuoja gręžimo galvutę, užpildymo laikmatį ir sandarinimo veiksmą pagal jutikliniame ekrane įvestą tarpiklio plotį ir rėmo dydį. Optinis arba talpinis jutiklis bunkeryje stebi sausiklio lygį, o mašiną galima prijungti prie išorinės papildymo sistemos, kad būtų palaikomas tiekimas ilgų važiavimų metu.

Pagrindiniai komponentai

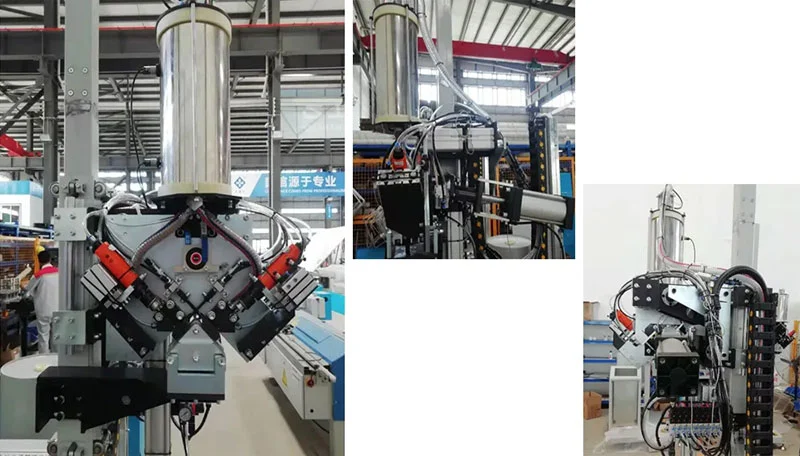

• Sausiklio bunkeris ir tiektuvas:Sandariame nerūdijančio plieno bunkeryje laikosi molekulinio sieto medžiaga. Viduje esantis maišytuvas apsaugo nuo tiltelių susidarymo, o dozavimo sraigtas arba sklendės kontroliuoja į užpildymo antgalį tiekiamą kiekį.
• Gręžimo blokas:Pneumatinis arba elektrinis gręžimo variklis varo karbido grąžtą, kurio dydis atitinka reikiamą tarpiklio profilio skylės skersmenį. Gręžimo gylis reguliuojamas ir nustatomas per PLC.
• Užpildymo galvutė:Keičiami purkštukai atitinka skirtingą tarpiklio plotį. Greito atleidimo mechanizmas leidžia keisti purkštukus tarp gamybos partijų be įrankių.
• Sandarinimo mechanizmas:Sandarinimo stotis ant išgręžtos skylės uždeda iš anksto nupjautą lipnią kaištį arba karšto lydalo sandariklį. Sandarinimo laikas ir slėgis yra programuojami.

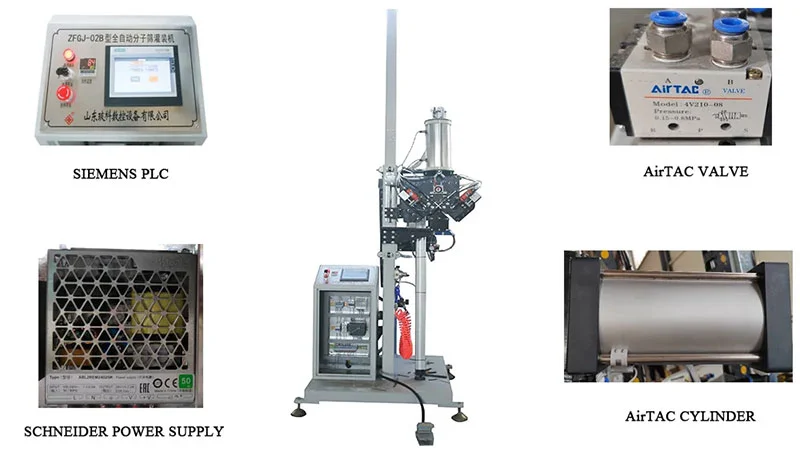

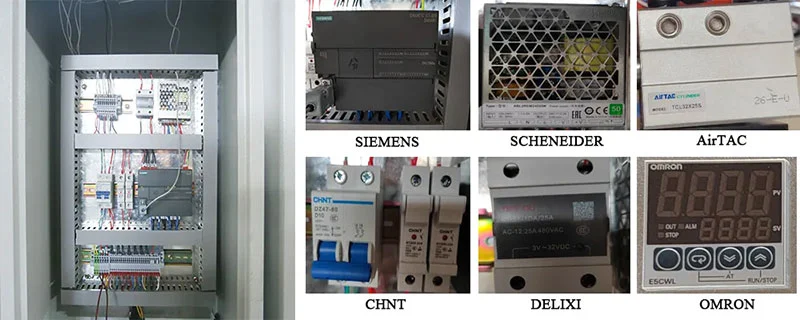

• Valdymo skydelis:Spalvotas jutiklinis ekranas su kelių kalbų palaikymu realiu laiku rodo gamybos duomenis, aliarmo sąlygas ir priežiūros priminimus. PLC saugo iki 100 parametrų rinkinių skirtingiems tarpiklių profiliams.
• Rėmo transportavimo sistema:Varomieji ritinėliai perkelia surinktą tarpiklio rėmą į vietą. Reguliuojami kreiptuvai centrinių rėmų iki 2000×2000 mm, o pneumatiniai spaustukai stabiliai laiko rėmą gręžimo ir užpildymo metu.

Techninės specifikacijos

DUK

1 klausimas: kokia yra pagrindinė automatinio izoliacinio stiklo molekulinio sieto užpildymo mašinos funkcija?

A: Jis išgręžia skylutes į aliuminio tarpiklius, užpildo jas molekulinio sieto sausikliu ir automatiškai užsandarina skyles. Šis procesas pašalina likutinę drėgmę iš oro ertmės izoliacinio stiklo paketo viduje, o tai padeda išvengti vidinio rasojimo laikui bėgant.

2 klausimas: kokio dydžio stiklo rėmus gali apdoroti ši mašina?

A: Mašina apdoroja rėmus iki 2000 mm × 2000 mm. Aliuminio tarpiklio plotis nuo 6 mm iki 30 mm yra priimtinas reguliuojamais kreiptuvais ir greitai keičiamais užpildymo antgaliais.

3 klausimas: ar mašinai reikia rankinio įsikišimo, kad būtų galima papildyti sausiklį?

A: Bunkeris stebimas automatiškai. Kai sausiklio lygis nukrenta žemiau nustatyto taško, sistema gali įjungti aliarmą arba suaktyvinti automatinį papildymo ciklą, jei ji prijungta prie išorinės tiekimo sistemos, taip sumažindama pertraukimus.

4 klausimas: kokie yra galios ir oro slėgio reikalavimai montuojant?

A: Pneumatiniams komponentams reikalingas 220 V / 50 Hz vienfazis maitinimas (bendra galia 1,0 kW) ir stabilus 0,6 MPa suspausto oro tiekimas.

5 klausimas: kaip mašina užtikrina, kad sausiklis liktų tarpiklio viduje?

A: Kai užpildymo antgalis atsitraukia, sandarinimo mechanizmas iš karto užsandarina išgręžtą angą. Tai apsaugo nuo sausiklio nutekėjimo ir blokuoja aplinkos drėgmės patekimą į tarpiklį prieš sumontuojant į IGU.

6 klausimas: ar operacinė sąsaja patogi vartotojui?

A: Jutiklinis ekranas suteikia prieigą prie visų ciklo parametrų, gamybos skaitiklių ir aliarmų žurnalų. Įvairių tarpiklių profilių parametrų rinkinius galima išsaugoti ir atšaukti, todėl perjungiant užsakymus sutrumpėja nustatymo laikas.
