PVC galų frezavimo staklės langų profiliams

Pagrindinės savybės

• Profilio galo formavimas:ThePVC galų frezavimo staklės langų profiliamskeičia laiptelius, stačiakampius griovelius, kaiščius ir panašias konstrukcijas keičiant įrankius, kurie tvirtinami ant horizontalaus veleno.
• Kampinio frezavimo diapazonas:Padėties plokštę ant darbo stalo galima nustatyti nuo -55° iki +55°, todėl profilio galus galima pjauti nuožulniais be specialių strypų.
• Linijinio guolio padavimas:Įrankio padavimo mechanizmas veikia linijine guolio judesio pora, išlaikant žemą vibraciją ir pakartojantį judesį frezavimo ciklų metu.
• Galinio paviršiaus apdaila:Apdoroti galai nuolat pasiekia Ra12,5 μm šiurkštumą, kurio pakanka sandariai sumontuoti skersines ir rėmo dalis.
• Pneumatinis suspaudimas:Pjovimo metu profiliai laikomi oru valdomomis spaustukais, taip sumažinant operatoriaus pastangas išlaikant ruošinio padėtį.

Techninės specifikacijos

Taikymo sritis

TaiPVC galų frezavimo staklės langų profiliamsyra naudojamas PVC langų, aliuminio-plastiko kompozitinių langų, termolūžtančių aliuminio langų rėmų gamyboje. Įprasti ruošiniai yra viduriniai skersiniai, durų rėmo profiliai ir kitos ekstruzinės dalys, kurioms prieš surinkimą reikia suformuoti galinį paviršių, išpjauti griovelius arba išpjauti kaiščius.

Pagrindiniai komponentai

• Frezavimo velenas:Horizontalus velenas tinka keičiamiems pjaustytuvams laiptelių, griovelių ir kaiščių darbams. Veikia tokiu greičiu, kuris atitinka karbido įrankius, kad būtų švariai pašalintos medžiagos.
• Linijinė guolių kreipimo sistema:Tiekimo vežimėlis juda ant sandarių linijinių guolių, kuriuos reikia tik periodiškai tepti ir kurie padeda išlaikyti vienodą pjovimo geometriją laikui bėgant.
• Pneumatinis suspaudimo blokas:Gnybtai užsifiksuoja su 0,5–0,8 MPa oro padavimu. Žandikauliai suformuoti taip, kad frezavimo ciklo metu nebūtų ženklinami profilio paviršiai.
• Reguliuojamas darbo stalas:Rankiniu būdu nustatyta padėties nustatymo plokštė leidžia operatoriui pasirinkti kampus nuo -55° iki +55° su skale pakartotiniam padėties nustatymui.

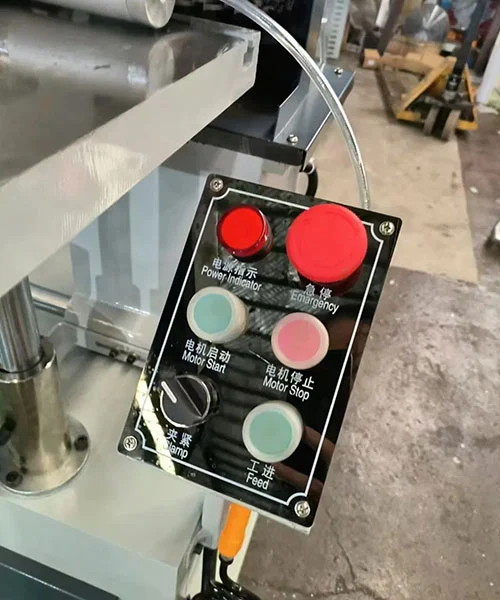

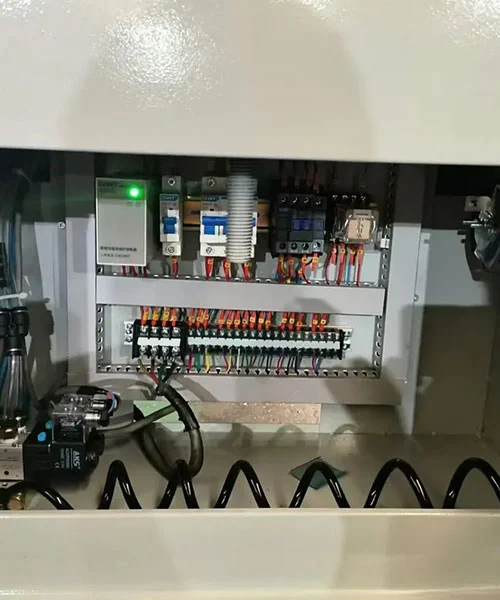

• Valdymo grandinė:Naudoja paprastą mygtuko stotelę ir saugos blokavimą, kuris neleidžia sukliui įsijungti, kai apsauga atidaryta. Elektriniai komponentai yra išdėstyti nuo dulkių sandariame korpuse.

Gamintojas ir palaikymas

1996 m. įkurta gamykla Lebulang mašina beveik tris dešimtmečius gamina profilių apdorojimo įrangą Dzinane, Kinijoje. ThePVC galų frezavimo staklės langų profiliamstiekiamas tiesiogiai gamykloje, turi CE ir ISO sertifikatus ir gali būti pritaikytas pagal OEM / ODM sutartis. Vienerių metų garantija taikoma pagrindinei konstrukcijai, o nuotolinio montavimo nurodymai teikiami be papildomo mokesčio.

Pakavimas ir siuntimas

KiekvienasPVC galų frezavimo staklės langų profiliamsyra supakuota į standartinę eksporto klasės medinę dėžę su vidiniu tvirtinimu, kad būtų išvengta judėjimo gabenimo metu. Dėžė yra atspari drėgmei ir pažymėta naudojimo instrukcijomis. Pristatymo sąlygos yra FOB Jinan arba Qingdao, o pristatymo laikas paprastai yra 15–25 darbo dienos po užsakymo patvirtinimo. Dokumentai, įskaitant bandymo ataskaitą, pakavimo sąrašą ir CE sertifikatą, prieš išsiunčiant siunčiami skaitmeniniu būdu.

DUK

1 klausimas: kokias profilių struktūras gali apdoroti PVC galinės frezavimo staklės, skirtos langų profiliams?

A: Pakeitus pjovimo įrankį, mašina frezuoja laiptelių paviršius, stačiakampius griovelius, kaiščius ir kitas galines detales, dažniausiai reikalingas PVC ir aliuminio-plastiko kompozito skersiniams ir rėmo profiliams.

2 klausimas: koks yra kampinio pjovimo kampo reguliavimo diapazonas?

A: Darbo stalo padėties nustatymo plokštę galima reguliuoti nuo -55° iki 55°, todėl šiame diapazone galima atlikti kampinius galinius pjūvius be papildomų tvirtinimo detalių.

3 klausimas: kaip išlaikomas stabilumas frezavimo metu?

A: Įrankio padavimo mechanizmas naudoja linijinio guolio judesių porą, kuri sumažina vibraciją ir padeda išlaikyti pastovų frezavimo gylį kartotiniais ciklais.

4 klausimas: kokio galinio paviršiaus šiurkštumo galima tikėtis?

A: Nuosekliai apdirbti galai pasiekia Ra12,5 μm šiurkštumą, todėl langų ir durų jungtyse galima sandariai pritvirtinti jungtis.

5 klausimas: kokie yra darbo stalo matmenys?

A: Mašinos darbo stalo matmenys yra 500 × 350 mm, todėl jis stabiliai palaiko standartinius UPVC ir aliuminio-plastiko langų profilius.

6 klausimas: koks yra didžiausias frezavimo plotis?

A: Įrankių rinkinys palaiko maksimalų 90 mm frezavimo plotį.

7 klausimas: kokie yra maitinimo ir oro tiekimo reikalavimai?

A: Mašina veikia 380 V, 50 Hz trifaziu maitinimu, o pneumatinei suspaudimo sistemai reikalingas 0,5–0,8 MPa darbinis oro slėgis.

8 klausimas: ar yra atsarginių dalių?

A: Taip. Įprastos susidėvinčios dalys, įskaitant importuotus pjovimo ratus ir nustatymo įrankius, galimos kaip papildoma įranga, kurias operatorius gali lengvai pakeisti.
