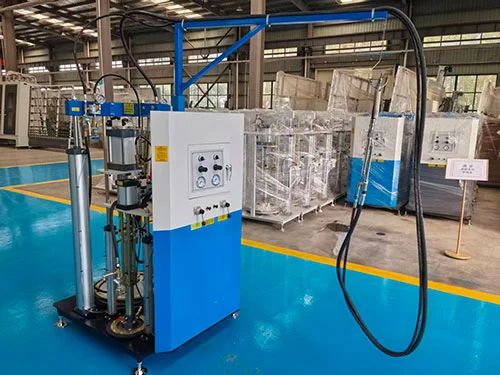

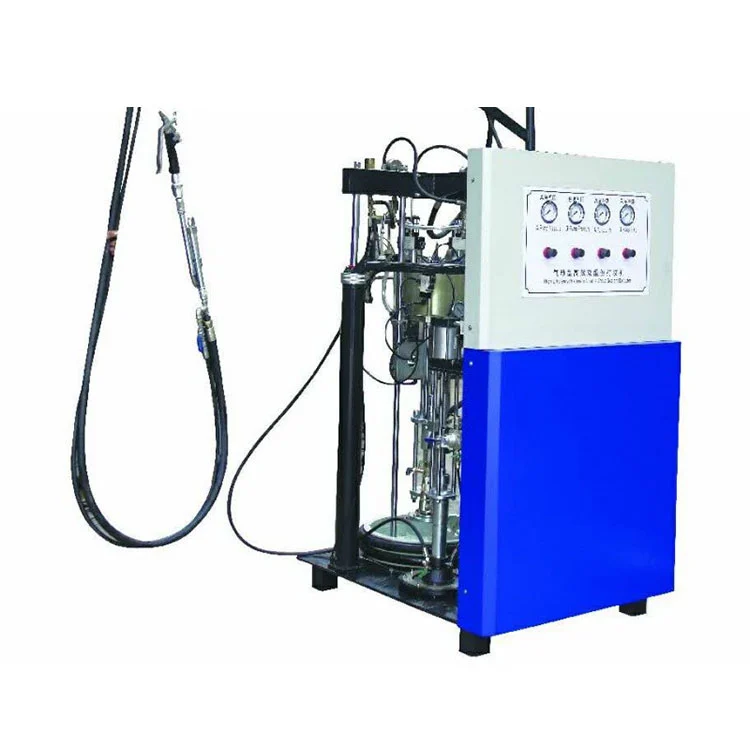

Dviejų komponentų sandariklio aplikatorius, skirtas izoliuojančiam stiklui

Pagrindinės savybės

• Visiškai pneumatinis veikimas:TheDviejų komponentų sandariklio aplikatorius, skirtas izoliuojančiam stikluiveikia tik suslėgtu oru. Nereikalaujama elektros jungties, todėl ją galima naudoti statybvietėse, laikinose dirbtuvėse arba vietose, kur nėra stabilaus elektros tiekimo.
• Proporcavimas ir maišymas:Hidraulinis dozavimo siurblys, varomas pneumatiniais varikliais, kurių skersmuo yra 250 mm komponentui A ir 80 mm komponentui B, tiekia du sandariklio srautus nustatytu santykiu, kurį galima reguliuoti nuo 7:1 iki 14:1. Tada statinis maišymo vamzdelis sujungia medžiagas prieš išleidžiant.
• Vožtuvo ir sandariklio dizainas:Bazinės medžiagos siurblys, kietiklio siurblys ir proporcinio siurblio vožtuvo angos yra pagamintos iš specialaus lydinio, parinkto taip, kad būtų atsparus sandariklio dilimui ir cheminiam poveikiui. Gamintojas nurodo nulinį nuotėkį esant darbiniam slėgiui tinkamai prižiūrint.
• Dvigubas filtravimas kietiklio linijoje:Kietiklio hidraulinėje grandinėje sumontuoti du filtrų blokai. Jie pašalina daleles, kol komponentas pasiekia proporcijų siurblį, taip prisidedant prie pastovios mišinio kokybės ir sumažinant antgalio užsikimšimo tikimybę.
• Oro tiekimas ir suvartojimas:Mašinai reikalingas suslėgto oro tiekimas nuo 0,5 iki 0,8 MPa, maksimalus oro suvartojimas 0,8 m³/min esant pilnai apkrovai. Komplekte yra standartinis oro paruošimo įrenginys su filtru, reguliatoriumi ir tepalu.

Darbo principas

TheDviejų komponentų sandariklio aplikatorius, skirtas izoliuojančiam stikluiveikia pneumatinio siurblio pavaros principu. Suslėgtas oras patenka į oro variklio sekciją, kuri varo du nepriklausomus stūmoklinius siurblius – vieną pagrindiniam sandariklio komponentui (A), o kitą – kietikliui (B). Kiekvienas siurblys per siurbimo žarną siurbia medžiagą iš atitinkamo 55 galonų būgno. Stūmokliai stumia du komponentus mechaniškai susietu santykiu, kurį nustato santykinis A ir B siurblio variklių skersmuo (250 mm ir 80 mm). Pratekėjusios per atskirus filtrus, medžiagos pasiekia proporcijų siurblį, kuris palaiko nustatytą santykį ir tiekia jas į statinį maišymo vamzdelį. Operatorius valdo dozavimo pistoletą, o sumaišytas sandariklis išeina iš purkštuko, paruošto naudoti ant izoliacinio stiklo krašto. Pneumatinė pavara veikia tik tada, kai paspaudžiamas dozavimo pistoleto gaidukas, o tai reiškia, kad siurblys sustoja, kai nenaudojamas, be jokio elektrinio valdymo signalo.

Techninės specifikacijos

Pagrindiniai komponentai

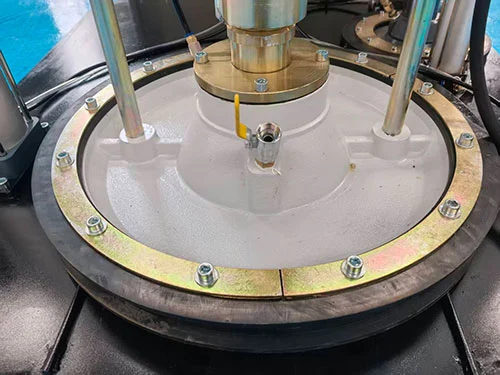

• A komponento siurblys (pagrindo sandariklis):250 mm skersmens pneumatinis variklis varo stūmoklinį siurblį, kuris traukia pagrindo sandariklį iš 55 galonų būgno. Siurblio slėgio santykis yra 50:1, o 0,6 MPa oro slėgis paverčiamas maždaug 30 MPa maksimaliu ekstruzijos slėgiu.
• B komponento siurblys (kietiklis):80 mm skersmens pneumatinis variklis varo mažesnio tūrio siurblį, suderintą su kietiklio kiekiu, kurio reikia pagal nustatytą santykį. Mechaninė jungtis tarp A ir B variklių nustato proporcijų diapazoną nuo 7:1 iki 14:1.
• Proporcinis siurblys ir vožtuvo blokas:Lydinio vožtuvų lizdai ir sandarikliai atlaiko užpildytų sandariklių abrazyvinį pobūdį. Vožtuvų blokas skirtas išardyti, kad būtų galima išvalyti ir pakeisti sandariklį planinės priežiūros metu.
• Kietiklio filtravimo įrenginiai:Du linijiniai filtrai su keičiamais elementais sulaiko daleles prieš dozavimo siurblį. Filtro tinklelio dydį galima pasirinkti pagal sandariklio gamintojo rekomendaciją.
• Statinis maišymo vamzdelis:Vienkartinis arba valomas statinis maišytuvas, pritvirtintas prie dozavimo pistoleto išleidimo angos. Vidiniai spiraliniai elementai sulenkia du sandariklio srautus, kai medžiaga išspaudžiama, taip užbaigiant maišymo procesą prieš pat dengimą.
• Dozavimo pistoletas:Pneumatinis pistoletas su ergonomiška rankena. Paspaudus gaiduką, suaktyvinamas siurblio ciklas; jį atleidus sustabdomas medžiagų srautas. Apsauginis užraktas apsaugo nuo atsitiktinio išsikrovimo.

Programos

TaiDviejų komponentų sandariklio aplikatorius, skirtas izoliuojančiam stikluinaudojamas izoliacinio stiklo gamybos įrenginiuose dvigubo ir trigubo stiklo paketų kraštų sandarinimui. Ant surinktų IGU rėmų tarpiklio perimetro užtepami polisulfido arba poliuretano pagrindu pagaminti dviejų komponentų sandarikliai. Pneumatinė konstrukcija taip pat palaiko stiklinimo darbus vietoje užuolaidinių sienelių ir konstrukcinių stiklų instaliacijų, kuriose elektros tiekimas gali būti nepatikimas. Įprasti vartotojai yra izoliacinio stiklo gamintojai, stiklo apdirbimo įmonės, aptarnaujančios langų ir durų pramonę, ir fasadų įrengimo rangovai, kuriems reikalinga mobili sandariklių uždėjimo įranga.

DUK

1 klausimas: ar šiai mašinai reikia elektros energijos?

A: Nereikia elektros jungties. Mašina veikia tik suslėgtu oru, todėl ją galima naudoti darbo vietose, mobiliose dirbtuvėse arba gamybos aplinkoje, kur elektros linijas iki klijavimo stoties nutiesti nepraktiška.

2 klausimas: kaip užtikrinamas tikslus maišymo santykis?

A:Dviejų komponentų sandariklio aplikatorius, skirtas izoliuojančiam stikluinaudoja mechaniškai sujungtus A ir B siurblius su fiksuotu skersmens santykiu. Proporcinis siurblys palaiko nustatytą santykį per vožtuvo bloką, o operatorius gali reguliuoti santykį nuo 7:1 iki 14:1 pagal sandariklio gamintojo specifikacijas.

3 klausimas: kokia priežiūra reikalinga?

A: Reikėtų patikrinti du kietiklio grandinės filtravimo įrenginius ir pakeisti filtrų elementus pagal grafiką, pagrįstą sandariklio naudojimu ir užterštumo lygiu. Vožtuvų bloką ir siurblio sandariklius reikia periodiškai tikrinti, ar jie nesusidėvėję, ypač kai naudojami abrazyviniai sandarikliai. Prie mašinos pridedamas priežiūros vadovas.

4 klausimas: ar jis gali tvarkyti didelių partijų gamybą?

A: Taip. Dėl 4–10 litrų per minutę našumo ir standartinio 55 galonų būgno padavimo mašina skirta nepertraukiamai gamybai ant izoliacinio stiklo linijų. Būgno padavimo sistema gali būti papildyta nestabdant gamybos, jei naudojamas pagalbinis būgno tiekimo siurblys.

5 klausimas: koks yra minimalus užsakymo kiekis ir pristatymo laikas?

A: Galima užsisakyti vieną vienetą. Standartinės mašinos paprastai išsiunčiamos per 15–30 darbo dienų. Pasirinktinės konfigūracijos, įskaitant konkrečius maišymo santykius arba būgno dydžius, gali pailginti paruošimo laiką.

6 klausimas: ar teikiate pagalbą po pardavimo?

A: Techninis palaikymas pasiekiamas nuotoliniu būdu, įskaitant vaizdo įrašo diegimo ir trikčių šalinimo nurodymus. Pagrindiniams pneumatiniams komponentams taikoma vienerių metų garantija. Atsarginių dalių, tokių kaip sandarikliai, filtrai ir statiniai maišymo vamzdeliai, galima užsisakyti ir išsiųsti iš sandėlio.
