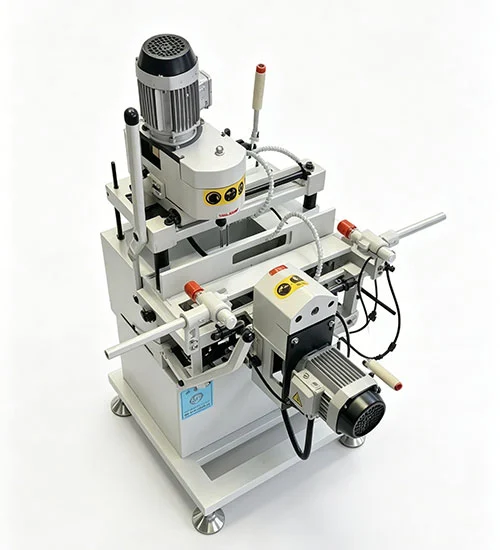

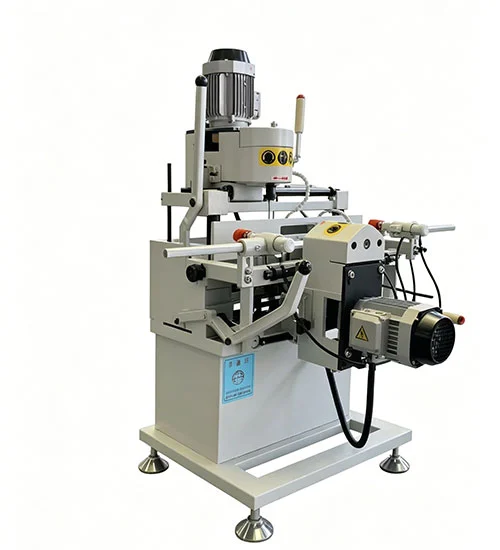

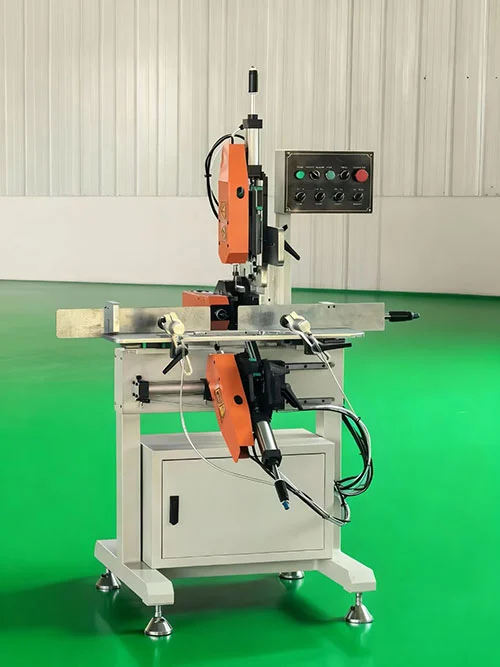

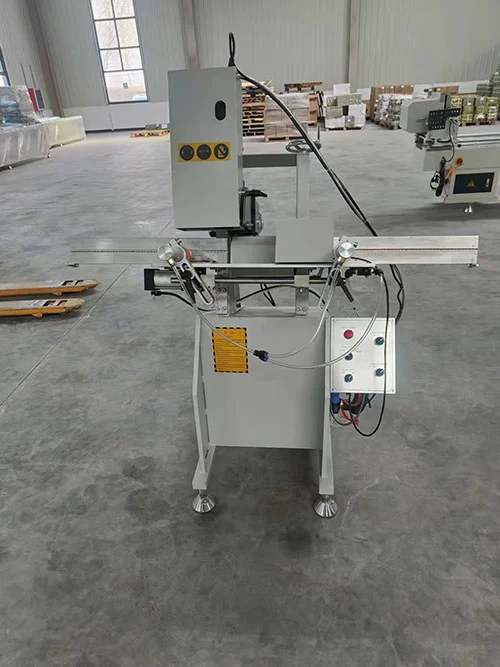

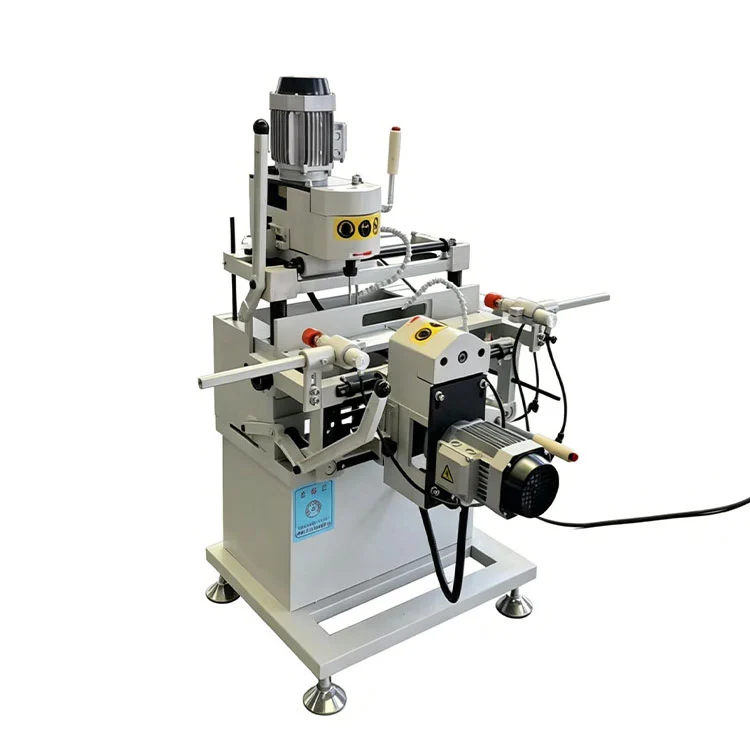

UPVC PVC langų vandens plyšių frezavimo staklės

• UPVC PVC langų vandens plyšių frezavimo staklėssuteikia trijų ašių frezavimo galimybę: vertikalius, horizontalius ir kampinius pjūvius toje pačioje stotyje.
• Jis skirtas vandens nutekėjimo angoms ir oro slėgio balansavimo angoms frezuoti PVC langų ir durų profiliuose.
• Apatinė galvutė pakeičia ir priveržia įrankį vienu prispaudimu, todėl plyšys apdorojamasUPVC PVC langų vandens plyšių frezavimo staklėsbaigiamas be tarpinių rankinių įrankių pakeitimų.
• Frezavimo stalas juda išilgai stačiakampio linijinio kreiptuvo, išlaikant tiesią judėjimą pjovimo metu.
• Įstriža frezavimo galvutė leidžia reguliuoti kampą ir automatiškai judėti aukštyn/žemyn bei judėjimą į kairę/dešinę. Tai įgalina 45° vandens plyšio frezavimą, išsaugant kairiojo ir dešiniojo plyšio simetriją.
• Stabiliam frezavimui reikalingais pjovimo greičiais sumontuoti greitaeigiai suklio varikliai.

Techninės specifikacijos

Taikymo sritis

TaiUPVC PVC langų vandens plyšių frezavimo staklėsnaudojamas UPVC ir PVC langų ir durų gamybos linijose. Įprastas pritaikymas apima drenažo plyšių frezavimą varčios ir stumdomų langų rėmų apačioje, oro slėgio išlyginimo angų pjovimą skersiniuose ir įdubose ir kampinių plyšių kūrimą ten, kur to reikalauja profilio konstrukcija. Įrenginys tvarko ir standartinius baltus profilius, ir spalvotas arba laminuotas dalis, o trijų ašių galvutės išdėstymas apima daugumą angų konfigūracijų, naudojamų gyvenamųjų ir lengvųjų komercinių langų gamyboje.

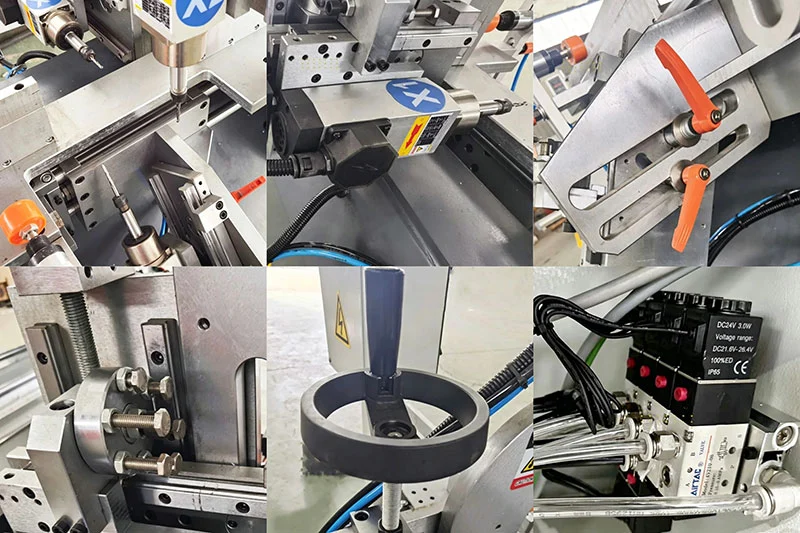

Pagrindiniai komponentai

• Trys suklio varikliai (kiekvienas 0,75 kW):Suteikite nepriklausomą trijų frezavimo galvučių pavarą, veikiančią iki 24 000 aps./min. greičiu, kad būtų švarios UPVC medžiagų plyšių briaunos.
• Stačiakampė linijinė kreipimo sistema:Palaiko judantį darbastalį frezavimo eigos metu, padeda išlaikyti plyšio tiesumą ir pakartojamą padėties išdėstymą visose partijose.
• Pneumatinio įrankio tvirtinimas apatinėje galvutėje:Pjaustyklė keičiama ir priveržiama vienu veiksmu, sumažinant tuščiosios eigos laiką ir pašalinant rankinio įrankio priveržimo procedūras.
• Reguliuojama įstriža galvutė (Nr. 3 galvutė):Frezavimo kampą galima nustatyti rankiniu būdu naudojant fiksavimo rankeną, apimančią 45° ir kitus kampus, išlaikant nuoseklią kairės ir dešinės plyšio simetriją.
• Valdymo pultas ir laidai:Valdymas mygtuku su specialiu avariniu stabdymu. Elektriniai komponentai yra patalpinti nuo dulkių apsaugotame korpuse, o pneumatinėje grandinėje yra filtras-reguliatorius-tepimo blokas, užtikrinantis stabilų spaustuko slėgį.
• Rėmas ir apsauga:Suvirintas plieninis pagrindas suteikia tvirtą struktūrą. Permatomos apsauginės apsaugos uždengia frezavimo sritį ir susijungia su veleno paleidimo grandine.

Mašinos funkcijos

• Automatinis įrankio keitimas ir lizdo ciklas:Apatinė galvutė atlieka įrankio prispaudimą ir atleidimą vienu veiksmu, užbaigiant plyšio frezavimą neperdirbant rankiniu būdu.
• Vandens angos ir balanso angos galimybė:Tvarko drenažo angas ir oro slėgio išlyginimo angas ant UPVC ir PVC profilių.
• Valdomas judesys:Stačiakampis linijinis kreiptuvas palaiko judantį darbastalį ir prisideda prie tiesių, kartojamų frezavimo takų.
• Paprasti valdikliai:Valdymas mygtuku su aiškiai pažymėtomis funkcijomis; operatoriai, turintys pagrindinį gamyklos išsilavinimą, gali valdyti mašiną po trumpo nustatymo laikotarpio.
• Kompaktiškas plotas:1150 × 1100 × 1700 mm matmenys tinka standartinėms langų gamybos linijoms.

Produkto informacija

• Trys frezavimo galvutės- sukonfigūruotas vandens plyšių ir oro angų apdirbimui UPVC langų ir durų profiliuose.
• Didelio greičio suklio variklis— maksimalus sukimosi greitis iki 24 000 aps./min. švariems plyšių kraštams.
• 3 galva (įstriža)— frezavimo kampą galima nustatyti rankiniu būdu, kad jis atitiktų reikiamą griovelio kampą.
• Greitai reguliuojamas gylio stabdys— sutrumpina nustatymo laiką perjungiant profilių paketus.
• Rankinis rato aukščio reguliavimas— leidžia operatoriui tiksliai sureguliuoti vertikalią pjoviklio padėtį be įrankių.
• Pneumatiniai ir elektriniai komponentai— gaunamas iš tarptautiniu mastu pripažintų tiekėjų ir atitinka CE reikalavimus.

Pakavimas ir siuntimas

KiekvienasUPVC PVC langų vandens plyšių frezavimo staklėsyra supakuota į standartinę eksporto medinę dėžę su vidiniu putplasčio paminkštinimu ir plienine juostele. Dėžė aiškiai pažymėta tvarkymo simboliais ir siuntimo informacija. Pristatymo sąlygos yra FOB Jinan arba Qingdao, išsiuntimas paprastai per 15–25 darbo dienas po užsakymo patvirtinimo. Prieš išsiunčiant mašiną iš gamyklos, pateikiama bandymo ataskaita prieš išsiuntimą ir skaitmeninė CE sertifikato kopija.

DUK

1 klausimas: kokias medžiagas gali apdoroti ši UPVC PVC langų vandens plyšio frezavimo mašina?

A: Jis skirtas UPVC ir PVC langų ir durų profiliams.

2 klausimas: ar mašinai reikia kvalifikuotų operatorių?

A: Valdikliai yra pagrįsti paprastu mygtukų skydeliu. Operatoriai gali greitai išmokti darbo eigą, pateikiamos išsamios instrukcijos.

3 klausimas: ar mašina gali frezuoti 45° vandens plyšius?

A: Taip. Įstrižinė frezavimo galvutė palaiko 45° griovelių frezavimą ir palaiko profilio kairės ir dešinės simetriją.

4 klausimas: ar maitinimo šaltinį galima pritaikyti?

A: Standartinė konfigūracija naudoja 220V 50/60Hz. Dėl kitų įtampų galima derintis užsakant.

5 klausimas: kaip veikia automatinis įrankio keitimas?

A: Apatinės galvutės mechanizmas pakeičia ir priveržia pjoviklį vienu judesiu, todėl plyšį galima užpildyti nesustojant rankiniam įrankio reguliavimui.

6 klausimas: koks yra frezavimo ilgio diapazonas?

A: Frezavimo ilgis reguliuojamas nuo 30 mm iki 60 mm.

7 klausimas: ar mašinoje yra programinė įranga ar instrukcijos?

A: Pridedama angliška programinės įrangos sąsaja ir naudojimo instrukcijos. Sistema gali importuoti piešimo duomenis iš AutoCAD.

8 klausimas: koks yra bendras dydis ir svoris?

A: 1150 × 1100 × 1700 mm, bruto svoris 200 kg.

9 klausimas: ar yra atsarginių dalių?

A: Taip. Eksploatacinės medžiagos, pvz., pjovimo ratai ir nustatymo įrankiai, yra pasirenkami, o dažniausiai susidėvėjusias dalis gali pakeisti naudotojas.
