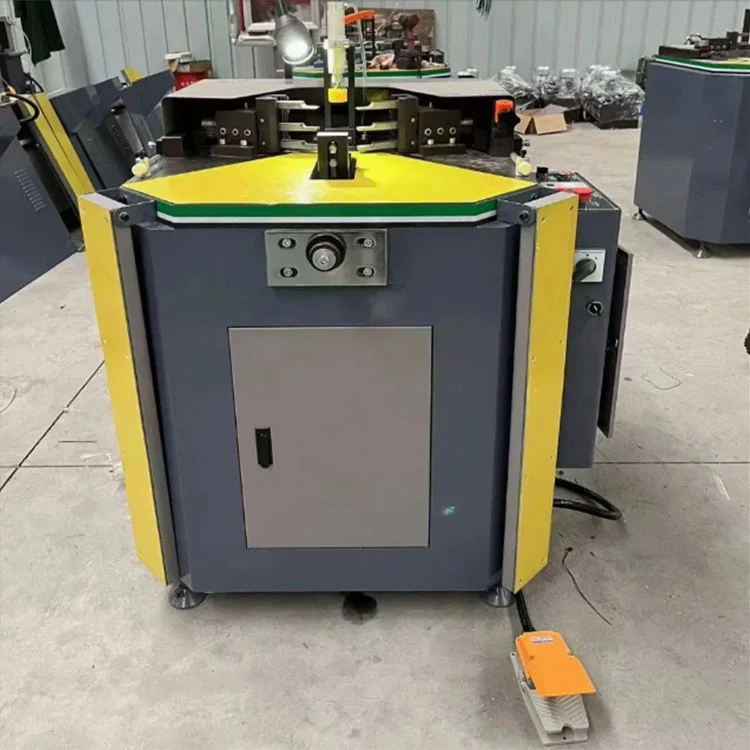

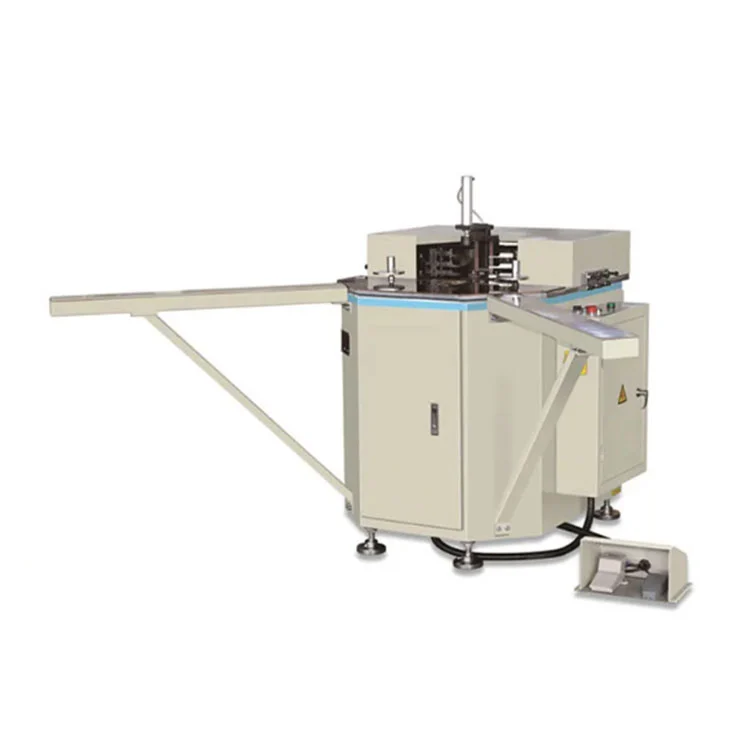

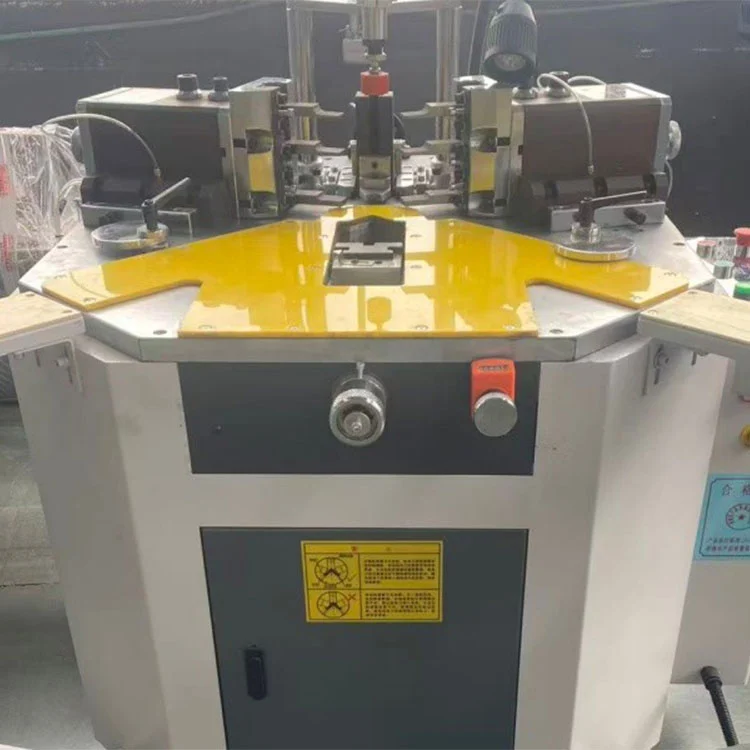

100 mm * 3500 mm dviejų galvučių aliuminio langų durų kampų derinimo mašina
Lebulang prekės ženklo 100 mm * 3500 mm dviejų galvų aliuminio langų durų kampų sujungimo mašina (taip pat vadinama dviguba kampų presavimo mašina) yra pusiau automatinis hidraulinis agregatas, skirtas aliuminio profilių kampų presavimui 90° kampu langų ir durų gamyboje. Vienu ciklu jis apdailina du kampus, palaiko iki 100 mm profilio plotį ir iki 3500 mm maksimalų rėmo ilgį, idealiai tinka vidutinio stiprumo aliuminio rėmų serijinei gamybai. Mūsų gamykla yra Kinijoje.
Sukurtas aliuminio langų ir durų rėmų kampų užspaudimui 90° kampu, šis dvigalvis hidraulinis įrenginys vienu ciklu užbaigia du kampus. Profilio pločio talpa siekia 100 mm, o maksimalus talpinamas rėmo ilgis – 3500 mm. Mažiausias rėmo dydis yra 450 × 450 mm, apimantis tiek standartinius, tiek vidutinio dydžio mazgus.
Hidraulinė sistema užtikrina vardinį slėgį nuo 15 iki 18 MPa ir sukuria pastovią užspaudimo jėgą, kad kampinės jungtys būtų sandarios, be tarpų. Dvi galvutės veikia vienu metu, o tai sumažina ciklo laiką, palyginti su vienos galvutės alternatyvomis. Pneumatiniai spaustukai užsifiksuoja prieš pradedant užspaudimą, taikant išankstinį įtempimą, kuris išlaiko profilį vietoje ir padeda išvengti iškraipymų sujungimo proceso metu.

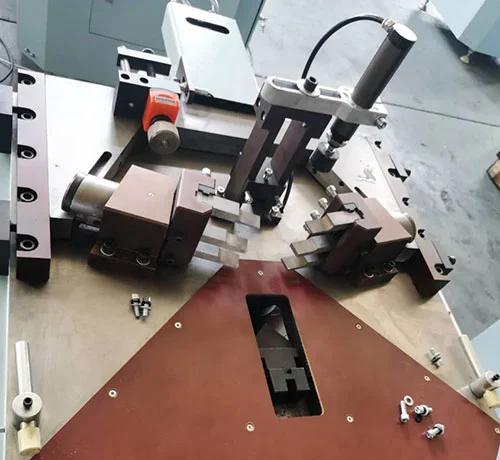

Padėties ir įrankių reguliavimas yra mechaninis. Vidiniai ir išoriniai nustatymo blokai pasislenka vertikaliai, o užspaudimo peilius galima perkelti iš priekio į galą ir iš kairės į dešinę. Šis judesių diapazonas leidžia mašinai prisitaikyti prie skirtingų profilių skerspjūvių, nereikalaujant specialių įrankių kiekvienai formai. Linijiniai kreiptuvai neša judančius mazgus, išlaikant kampų derinimo tikslumą ±0,1 mm ribose, o siūlės paklaidą mažesnę nei 0,15 mm.
Įrenginys veikia 380 V trifaziu maitinimo šaltiniu ir sunaudoja 1,5 kW galios. 20 l hidraulinės alyvos bakas palaiko presavimo kontūrą, o darbinis oro slėgis išlieka nuo 0,5 iki 0,8 MPa. Įprastai naudojami langų rėmai, stumdomi ir termiškai lūžtantys langų rėmai, aliuminio durų plokštės surinkimas ir 90° kampo arba skersinio sujungimas gaminant užuolaidines sienas. Mašinos plotas yra 1200 × 1100 × 1300 mm.
Lebulang Machine, kuri savo Kinijos gamykloje gamina aliuminio profilių apdirbimo įrangą beveik 30 metų, tiekia šiai kampinei kombinavimo mašinai CE sertifikatą. Galimos individualios OEM konfigūracijos, o įranga tiekiama tiesiogiai gamykloje. Dizainas sukurtas taip, kad būtų paprasta kasdien prižiūrėti, o nuotolinis diegimo nurodymas įtrauktas be papildomo mokesčio.
100 mm * 3500 mm dviejų galvučių aliuminio langų durų kampų derinimo mašina
- Dviejų galvų vienalaikis užspaudimasVienu šūviu užbaigimasdu 90° kampai; 2 × efektyvumas, palyginti su vienos galvutės mašinomis, puikiai tinka masinei gamybai.
- ✅ 100mm × 3500mm Didelė talpaMaksimalus profilio plotis100 mm, maksimalus rėmo ilgis3500 mm; min rėmo dydis450 × 450 mm, tinka standartiniams ir dideliems aliuminio rėmams.
- ✅ Didelės apkrovos hidraulinė sistemaVardinis slėgis15–18 MPa, stipri užspaudimo jėga užtikrina tvirtas, be tarpų kampines jungtis.

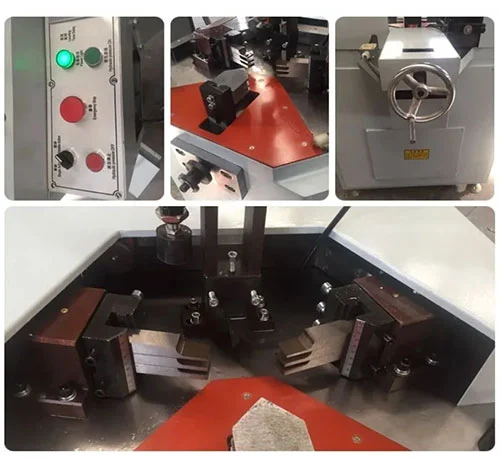

- ✅ Tiksliai reguliuojama padėtisVidiniai/išoriniai pozicionavimo blokaireguliuojamas aukštyn/žemyn; gofravimo peiliaipriekyje/gala, reguliuojasi kairė/dešinėįvairioms profilio sekcijoms.
- ✅ Pneumatinis suspaudimas ir išankstinis įtempimasAutomatinis suspaudimas su išankstiniu įtempimu apsaugo nuo profilio deformacijos; užtikrina tikslius 90° kampus ir sandarias siūles.
- ✅ Didelio tikslumo linijiniai kreiptuvaiSklandus, stabilus judesys; kampo derinimo tikslumas±0,1 mm, nuoseklus įstrižainės tikslumas.

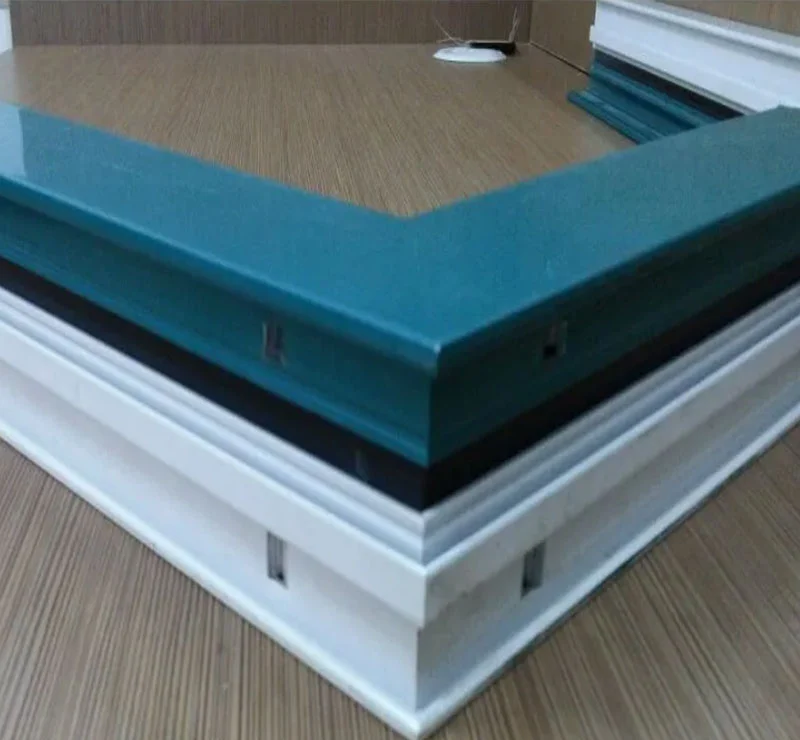

100 mm * 3500 mm Dviejų galvų aliuminio langų durų kampų derinimo mašina, langų mašinos kampų kombinavimo mašinos, skirtos aliuminio langų durims, darbiniai pavyzdžiai
Techninės specifikacijos
| Įtampa | 380V/50HZ |
| Galia | 1,5 kW |
| Alyvos bako talpa | 20L |
| Profilio plotis | 90 mm |
| Vardinis alyvos slėgis | 15 MPa |
| Oro slėgis | 0,5–0,8 MPa |
| Siūlės klaida | <0,15 mm |
| Matmenys | 1200x1100x1300 mm |
Taikymo scenarijai
Aliuminio langų gamyba
Slenksčių, stumdomų ir termiškai pertraukiamų langų rėmų kampų užspaudimas.
Aliuminio durų gamyba
Įėjimo, balkono ir ugniai atsparaus aliuminio durų rėmo surinkimas.
Užuolaidų sienų ir fasadų profiliai
90° kampų derinys su stulpu, skersiniu ir išoriniu skydeliu.
Vidutinės ir didelės gamyklos
Ekonomiškai efektyvus masinei gamybai su dideliais produkcijos poreikiais.
DUK
Klausimas: Ar Zhonglin CNC įranga gali patenkinti įvairius poreikius (pvz., durų / langų rėmai ir aliuminio užuolaidų sienų profiliai)?
A: Taip. Siūlome išmanias duris/langus, aliuminio užuolaidų sieną/pramoninę aliuminio įrangą ir individualius sprendimus. G20/G50 darbo vieta rankenos durų/langų visą procesą; ZLSJ-HCNC pjūklas pjauna užuolaidų sienelių profilius (45°-135°). Pritaikome įrangą prie jūsų proceso.
Kl.: nerimaujate dėl sudėtingo veikimo ir reikia daug kvalifikuotų darbuotojų po pirkimo? Koks yra Jinan sprendimas?
A: Mūsų gamintojas sumažina slenksčius projektuodamas ir aptarnavęs. Įranga veikia „neatsitiktinai“ (automatinis duomenų identifikavimas, jokio sudėtingo programavimo). Siekdami sumažinti priklausomybę nuo kvalifikuotų darbuotojų, teikiame nemokamus mokymus, montavimo patarimus ir nuotolines paslaugas.
Kl .: Kaip apie jūsų įrangos apdorojimo tikslumą ir stabilumą (svarbu mūsų produkto kokybei ir efektyvumui)?
A: Mes vadovaujamės „tikslumu, patikimumu, profesionalumu“. Techninė įranga: daugiau nei 100 aukščiausios klasės mašinų (pvz., apdirbimo centrų) ir aukščiausios kokybės pagrindinių dalių (HIWIN, Schnider); kai kuri įranga turi ±0,02 mm kartotinį padėties nustatymą, ± 0,1 mm pjovimą, ± 0,05 mm frezavimo tikslumą. Procesai: deimantiniai įrankiai, servo sistemos, liejimo konstrukcijos ir automatinis lazerio galios reguliavimas. Visi vengia perdaryti, užtikrina stabilią kokybę ir padidina efektyvumą.
