800 mm didelio standumo ir tikslaus CNC apdirbimo centras, skirtas didelių pjūvių pramoniniams aliuminio profiliams

Produkto santrauka

Vienas užspaudimas. Kiekviena skylė, plyšys ir galinis paviršius. Jokio pakartotinio nustatymo mokesčio.

Dauguma profilių parduotuvių praranda daugiau laiko perkeldamos dalį tarp gręžimo preso, spaustuko ir šlifavimo įtaiso, nei praranda iš tikrųjų pjaunant metalą. Šis 800 mm centras uždaro tą kilpą. Vieną kartą įkelkite ekstruziją, užfiksuokite ją prie įžeminimo taško ir leiskite velenui atlikti gręžimą, frezavimą, sriegimą, nusklembimą ir galinio paviršiaus kvadratūrą per vieną ciklą – ta pačia programa kartojant 1 ir 1000 dalis be dreifo.

Tai nėra plieninis VMC, papuoštas aliuminio įrankiais. Sluoksnis, veleno kreivė, padavimo logika ir drožlių kelias buvo nurodyti 6061/6063 išspaudimams nuo pat pradžių: dideli sūkiai, maža jėga, greitas drožlių pašalinimas ir spaustukai, laikantys plonas sienas jų nesutraiškydami.

Techninės specifikacijos



Pagrindinės savybės

Aliuminio pirmasis 3 ašių dizainas – optimizuotas suklio greitis, tiekimo logika ir lustų pašalinimas 6061 / 6063 ekstruzijai

Vieno prispaudimo procesas – gręžimas, frezavimas, čiaupas, įgilinimas, nusklembimas ir graviravimas nejudindami profilio

Pakreipiamas / pasukamas stalas (-90° / 0° / +90°) – viršutinis ir abi šoniniai paviršiai apdirbti vienu sąranka

Servo varomas X/Y/Z – stabilus padėties nustatymas, kartojami skylių raštai, lygus kontūro frezavimas

Didelės spartos elektrinis velenas – oru arba skysčiu aušinami variantai, pritaikyti aliuminio drožlių apkrovai

Grafinis CNC programavimas — pasirinkti skylės/plyšio tipą, įvesti matmenis, generuoti įrankio trajektoriją; CAD/G kodo importas pagal užsakymą

Pneumatiniai profilio spaustukai – greitas apkrovimas, saugus laikymas, minimali deformacija plonasienėse dalyse

Rūko / purškimo aušinimas – išlaiko pjaustytuvą vėsų, nuvalo ilgas aliuminio drožles, apsaugo anoduotus arba milteliniu būdu padengtus paviršius

Kompaktiška pramoninė konstrukcija – tinka langų-durų parduotuvėms, fasadų dirbtuvėms, automatizavimo rėmų gamintojams ir OEM profilių procesoriams

Apdirbimo galimybės

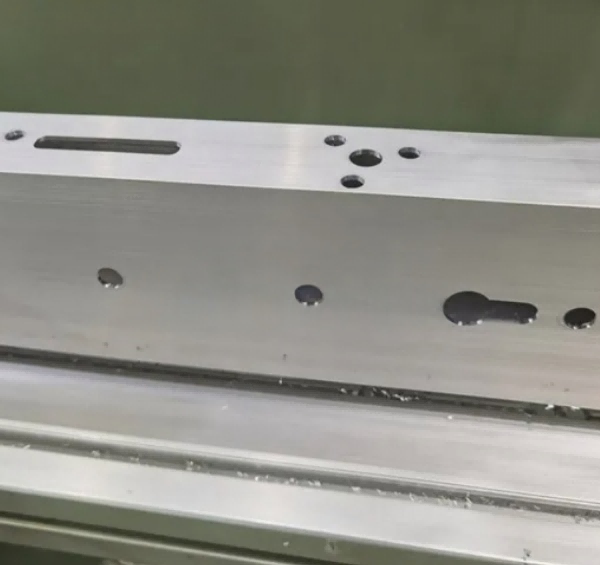

Apvalios skylės, pailgos skylės, raktų skylės, kvadratinės skylės, specialios formos išpjovos

Galinio paviršiaus frezavimas ir kvadratūra

Plyšių frezavimas, vyrių kišenės, spynų dėklai, aparatūros skylės

Sriegimas sriegiu (pasirinktinai standus sriegimas)

Nusklembimas, įdubimas, lengvasis graviravimas

Gilios skylės per stalo pakreipimą

Trumpi pramoniniai išspaudimai, laikiklių plokštės, T formos griovelių bėgiai, mašinos rėmo mazgai

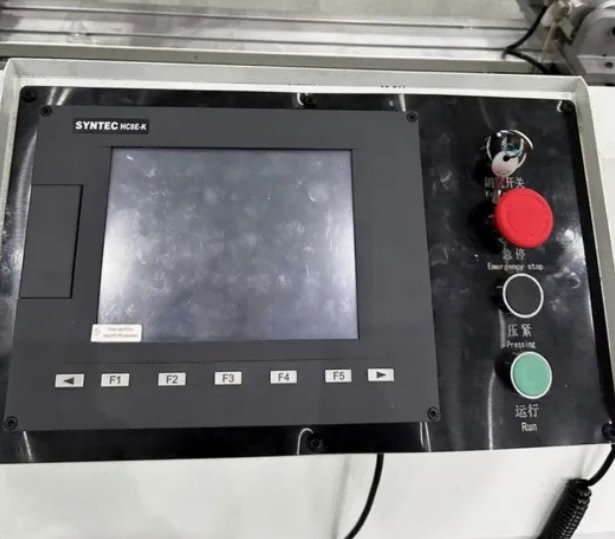

800 mm CNC apdirbimo centras pramoniniams aliuminio profiliams Pažangi CNC valdymo sistema, lengvas valdymas neprofesionaliems darbuotojams

• 10 colių daugiakalbis jutiklinis ekranas CNC valdiklis (anglų, ispanų, arabų, rusų k. pasirinktinai)
• Integruota speciali aliuminio profilių proceso biblioteka: iš anksto išsaugoti užuolaidų sienelių jungčių parametrai, langų vyrių skylės, saulės laikiklio tvirtinimo angos, skambutis vienu paspaudimu
• Palaikykite DXF CAD brėžinių importavimą per USB atmintinę, sistema automatiškai generuoja NC apdirbimo programą be sudėtingo rankinio programavimo
• Pasirenkamas nuotolinis daiktų interneto modulis: nuotolinis derinimas internetu, gedimų diagnostika ir gamybos duomenų statistika 24 valandas per parą, 7 dienas per savaitę.

800 mm CNC pramoninio aliuminio profilių apdirbimo centras

Esame viena iš pirmaujančių įmonių, įsikūrusių Džinane, Kinijoje, kuri specializuojasi projektuojant, gaminant ir platinant aukštos kokybės aliuminio langų durų mašinas, UPVC langų durų mašinas, stiklo apdirbimo mašinas. Mūsų įmonė yra įsipareigojusi teikti naujoviškus ir pritaikytus sprendimus, kad atitiktų įvairius mūsų pasaulinės klientų poreikius.

Produktai ir paslaugos: Mes siūlome platų mašinų asortimentą, skirtą aliuminio ir UPVC langų gamybai, taip pat dvigubo stiklo sprendimams. Mūsų gaminiai yra sukurti tikslumui, efektyvumui ir ilgaamžiškumui, užtikrinant, kad mūsų klientai galėtų gaminti aukštos kokybės langus, atitinkančius tarptautinius standartus.

Buvimas rinkoje: Mūsų pažangios mašinos buvo plačiai pritaikytos Šiaurės Amerikoje, Pietų Amerikoje, Europoje, Artimuosiuose Rytuose ir kituose regionuose. Mūsų pasaulinis buvimas yra mūsų įsipareigojimo kokybei ir klientų pasitenkinimo įrodymas.

Tyrimai ir plėtra: didelį dėmesį skiriame tyrimams ir plėtrai. Mūsų atsidavusi tyrimų ir plėtros komanda nenuilstamai dirba siekdama naujovių ir tobulinti mūsų produktų pasiūlą.

Tinkinimo galimybės:Suprasdami, kad kiekvienas klientas turi unikalių reikalavimų, siūlome pritaikytus sprendimus, atitinkančius specifinius gamybos poreikius.

Kodėl verta rinktis šį 800 mm profilio CNC centrą

Daugumoje parduotuvių aliuminio profilių apdirbimui pradėti nereikia 6 metrų platforminio staklių. Jiems reikia tikslios, lengvai programuojamos, pigios eksploatacijos mašinos, kuri 300 mm kronšteino nepaverstų 3 stočių darbu. Šis 800 mm centras pašalina pakartotinio tvirtinimo žingsnį, sutrumpina operatoriaus mokymą ir išlaiko nuoseklius skylių modelius visose partijose.

Palyginti su rankiniu apdirbimu:

Mažiau sąrankų = mažiau tolerancijos krūvų

Viena programa = kartojamos dalys

Vienas užspaudimas = kvadratinės skylės, išlygintos plyšiai, švarūs galiniai paviršiai

Vienas operatorius = gręžimas + frezavimas + sriegimas tame pačiame cikle

Valdymas ir programinė įranga

CNC sąsaja sukurta profilio darbams, o ne mašinistams, kurie jau kalba G kodą. Operatoriai pasirenka funkciją – skylę, plyšį, kišenę, sriegį, galinio frezavimo eigą – įveda dydį ir padėtį, o sistema tvarko įrankių taką. Patyrusiems vartotojams palaikomi CAD brėžiniai ir G kodo importavimas, o mašina gali būti integruota su lango-durų / užuolaidų sienelės programine įranga arba ERP duomenų eksportavimu pagal pageidavimą.

Įrankiai ir aušinimas

Aliuminis nori aštrių įrankių, teisingo posvyrio kampo ir greito drožlių pašalinimo. Įrenginys palaiko karbido galinius frezus, gręžimo/frezavimo kombinacijas, sriegimo įvores, graviravimo antgalius ir pjūklų blokus. Rūko aušinimas apsaugo nuo drožlių suvirinimo prie pjaustytuvo; sunkesnėse atkarpose galimas potvynių aušinimas.

Priveržimas ir laikymas darbe

Pneumatiniai spaustukai prilaiko profilį prie atskaitos taško nesutraiškydami plonų sienelių. Tvirtinimo stoteles galima pakeisti įvairiems sekcijų aukščiams ir pločiams. Sistemos profiliams, terminio pertraukimo sekcijoms ir nestandartiniams išspaudimams galima pasirinkti pasirinktinius žandikaulius.

Kokybė ir tvirtumas

Pagrindinės struktūros yra sumažintos nuo įtampos, kad būtų sumažintas ilgalaikis iškraipymas. Linijiniai kreiptuvai ir rutuliniai varžtai parenkami pakartotiniam padėties nustatymui, o ne tik didžiausiam greičiui. Rezultatas yra stabilus visos partijos tikslumas – ne tik gera pirmoji dalis.

Pakavimas ir pristatymas

Faneros dėklas / elastinė plėvelė + plieniniai dirželiai eksportui

Pridedamas naudojimo vadovas ir mokomasis vaizdo įrašas anglų kalba

Nuotolinio diegimo nurodymai ir programos mokymas

Palaikomas OEM / ODM modelio pavadinimas, spalva ir etiketė

MOQ: 1 rinkinys

Pristatymo laikas: 10-30 darbo dienų, priklausomai nuo konfigūracijos

Aptarnavimas po pardavimo

12-24 mėnesių garantija pagal konfigūraciją

Visą gyvenimą trunkanti nuotolinė techninė pagalba

Atsarginių dalių ir eksploatacinių medžiagų tiekimas

Pasirinktose rinkose teikiamos paslaugos vietoje

Anglų / kinų / ispanų / rusų / arabų palaikymas neprivalomas

DUK

Ar galima pjaustyti plieną ar nerūdijantįjį?

Jis optimizuotas aliuminiui ir PVC/lengviesiems lydiniams. Retkarčiais galimos švelnaus plieno plonos detalės, naudojant tinkamus įrankius ir sumažinus pastūmą, tačiau tai nėra plieno apdirbimo centras.

Ar pakanka 800 mm ilgiems užuolaidų profiliams?

Viso ilgio 6 m įvorėms ne – jiems reikia ilgo eigos profilio centro. Tačiau apdirbtiems mazgams, galo detalėms, laikikliams ir trumpoms sekcijoms idealiai tinka 800 mm.

Ar gali sriegti siūlus?

Taip. Kietas sriegimas yra neprivalomas, priklausomai nuo valdymo sistemos ir veleno.

Kaip sunku mokytis?

Naujas operatorius gali atlikti standartinius skylių / plyšių darbus po trumpo vaizdo mokymo. Sudėtingam 3D frezavimui reikalinga CAD/CAM patirtis.

Ar palaikote pasirinktinius šviestuvus?

Taip. Siųsti profilio skerspjūvį, skylės modelį ir partijos dydį; Mes siūlome spaustukus, įrankius ir ciklo išdėstymą.
