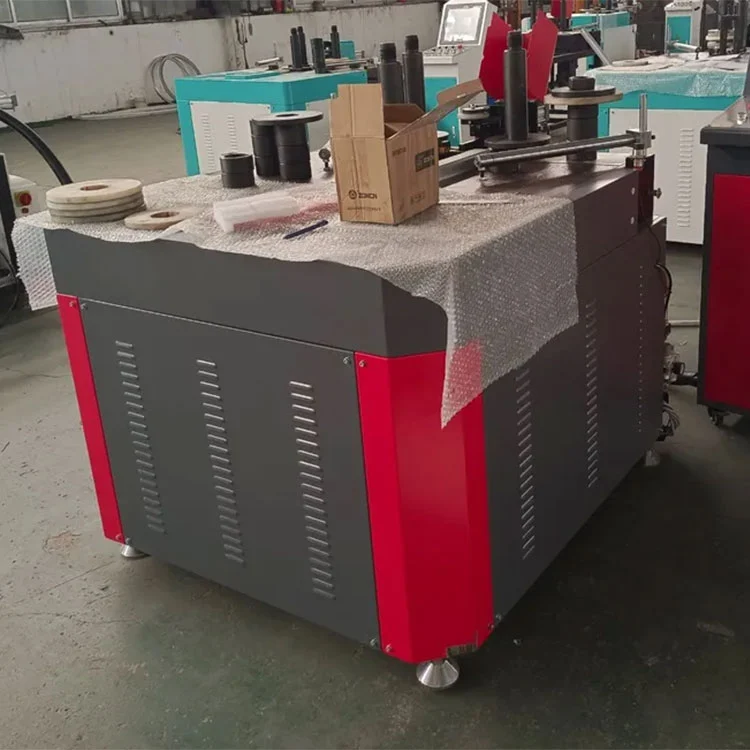

CNC keturių galvų kampų presavimo mašina

Pagrindinės savybės

• Vienu metu atliekamas keturių galvų užspaudimas:TheCNC keturių galvų kampų presavimo mašinaužbaigia visus keturis rėmo kampus vienu spaudimo ciklu. Tai sumažina valdymo laiką, palyginti su alternatyviais vienos ar dviejų galvučių variantais, kai rėmas turi būti perkeltas ir prispaustas kiekvienai kampų porai.
• CNC servo padėties nustatymas:Kiekviena presavimo galvutė yra išdėstyta servo varikliu, varančio rutuliniu varžtu. Operatorius jutikliniame ekrane pasirenka rėmelio dydį, o galvutės automatiškai pasislenka į reikiamas pozicijas. Ta pati sistema saugo kelis kadrų receptus. Pakartotinio padėties nustatymo tikslumas nurodytas ±0,1 mm, o įstrižainės paklaida paprastai yra 1 mm, o siūlės paklaida mažesnė nei 0,15 mm, kai tinkamai paruošti profiliai.
• Rėmo dydžio diapazonas:Įrenginys apdoroja rėmus nuo 550 × 550 mm iki 1800 mm aukščio ir 3000 mm pločio ir apima daugumą aliuminio langų ir durų rėmų matmenų, naudojamų gyvenamosiose ir komercinėse patalpose.
• Hidraulinė presavimo sistema:Kiekvieną galvutę varo hidraulinis cilindras, kurio vardinis alyvos slėgis yra 15 MPa, o bendra suspaudimo jėga – 48 kN. Hidraulinėje grandinėje naudojama dviejų pakopų aukšto ir žemo slėgio seka: greitas artėjimo eiga sumažina ciklo laiką, o aukšto slėgio laikymas eigos pabaigoje užtikrina tvirtą kampo jungtį.
• Pneumatiniai judantys spaustukai:Tvirtinimo blokai automatiškai juda į priekį, kad būtų pakraunami rėmai, o po užspaudimo, norint iškrauti, atsitraukiama. Suspaudimo jėga taikoma iš dviejų krypčių, kad profilis išliktų savo padėtyje ir sumažintų deformacijos riziką spaudžiant.

Techninės specifikacijos

Kaip tai veikia

TheCNC keturių galvų kampų presavimo mašinaveikia tokia seka, kuri prasideda kadro matmenų įvedimu jutikliniame ekrane. Keturios užspaudimo galvutės, kiekviena sumontuota ant servovaromų rutulinių varžtų ašių, automatiškai pasislenka į užprogramuotas padėtis. Operatorius įdeda nupjautus ir paruoštus aliuminio profilius į tvirtinimo įtaisus. Pneumatiniai spaustukai užsifiksuoja, kad išlaikytų profilius vietoje, spaudžiant tiek vertikaliai, tiek horizontaliai. Užfiksavus hidraulinę grandinę, ji suaktyvinama dviem etapais: žemo slėgio greitas judėjimas prispaudžia presavimo įrankius prie profilio kampų, o aukšto slėgio laikymas pritaiko visą 48 kN užspaudimo jėgą, kad užbaigtų kampinę jungtį. Pasibaigus laikymo laikui, spaustukai atsipalaiduoja, suspaudimo įrankiai atsitraukia ir gatavą rėmą galima nuimti. Visi keturi kampai užbaigiami per vieną ciklą, todėl rėmo perstatyti nereikia.

Pagrindiniai komponentai

• Servo varikliai ir rutuliniai varžtai:Kiekviena iš keturių galvučių yra atskirai išdėstyta kintamosios srovės servo varikliu, sujungtu su tiksliu rutuliniu varžtu. Šis išdėstymas užtikrina ±0,1 mm pakartojamumą ir leidžia pakeisti galvučių padėtį skirtingiems rėmo dydžiams be reguliavimo rankiniu būdu.
• Hidraulinis jėgos agregatas:60 litrų bakas tiekia alyvą į keturis hidraulinius cilindrus per kolektorių su slėgio reguliavimo vožtuvais. Aukšto ir žemo slėgio dviejų pakopų seką valdo PLC per solenoidinius vožtuvus.

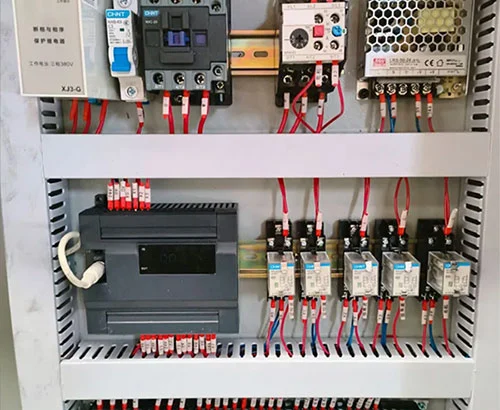

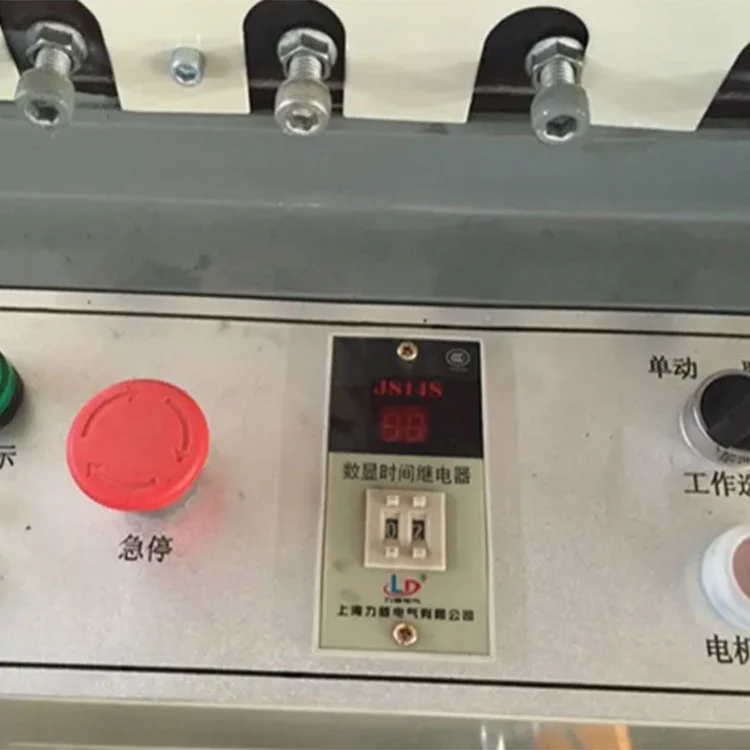

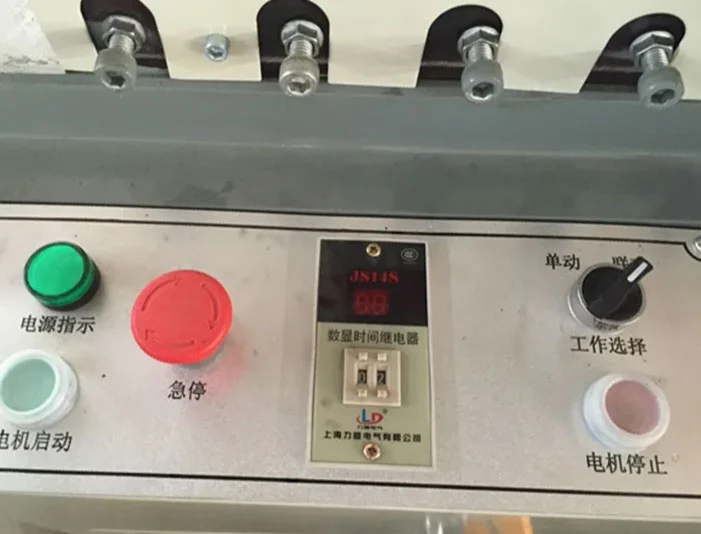

• Jutiklinis ekranas ir PLC:Pramoniniame jutikliniame ekrane rodomi rėmelio dydžio nustatymai, išsaugotos programos, gamybos skaitikliai ir aliarmo pranešimai. Paprastai gaminamų rėmo matmenų parametrų receptus galima išsaugoti ir atšaukti.

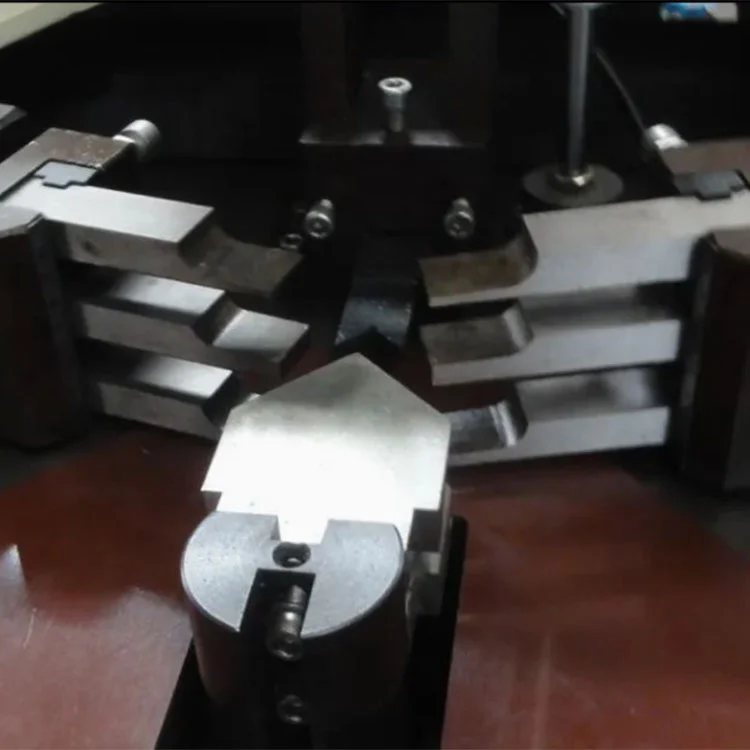

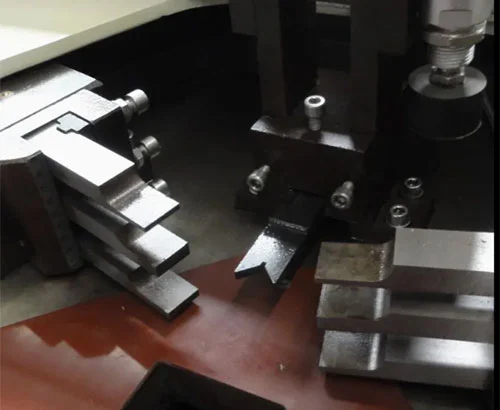

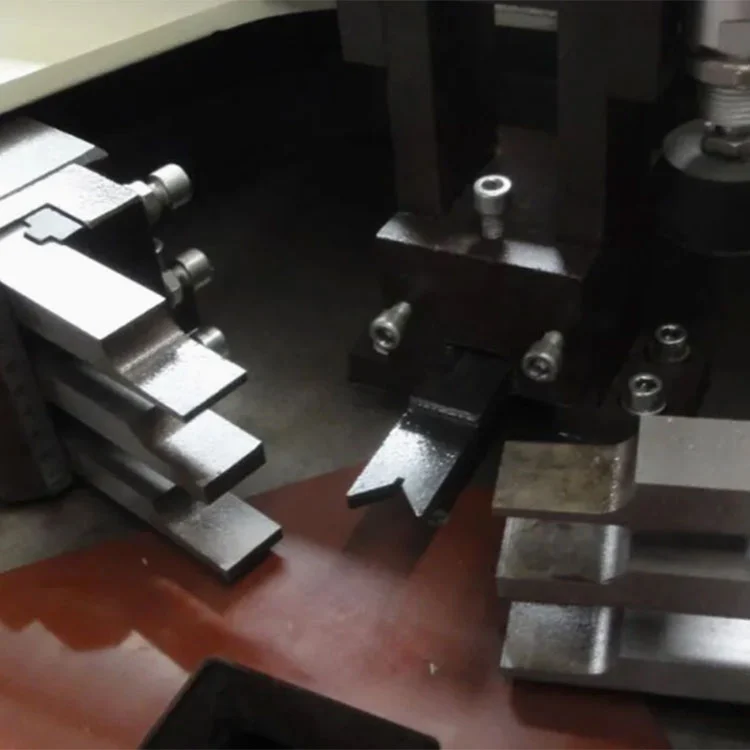

• Suspaudimo įrankiai:Grūdinto plieno presavimo peiliai apdirbami taip, kad atitiktų profilio geometriją. Įrankių komplektus galima keisti į skirtingus profilių skerspjūvius. Peiliai yra reguliuojami pagal gylį ir išlyginimą.

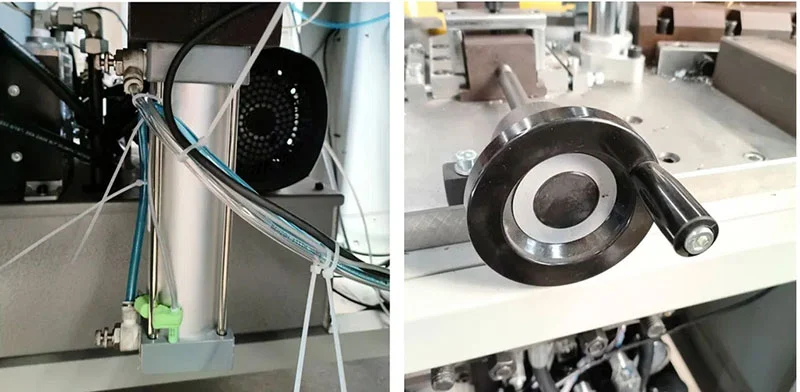

• Pneumatinė suspaudimo sistema:Ant linijinių kreiptuvų spaustukai juda į priekį ir atsitraukia. Suspaudimo jėga tiekiama pneumatiniais cilindrais, kurių slėgis reguliuojamas 0,5–0,8 MPa. Dviejų krypčių suspaudimo konstrukcija taiko jėgą iš dviejų pusių, kad stabilizuotų profilį presavimo metu.
• Mašinos rėmas:Suvirinta plieninė konstrukcija palaiko keturias judančias galvutes ir fiksuotą centrinį stalą. Rėmas sukurtas taip, kad atsispirtų reakcijos jėgoms, susidarančioms užspaudimo metu, ir laikui bėgant išlaikytų galvos išlyginimą.

Taikymo scenarijai

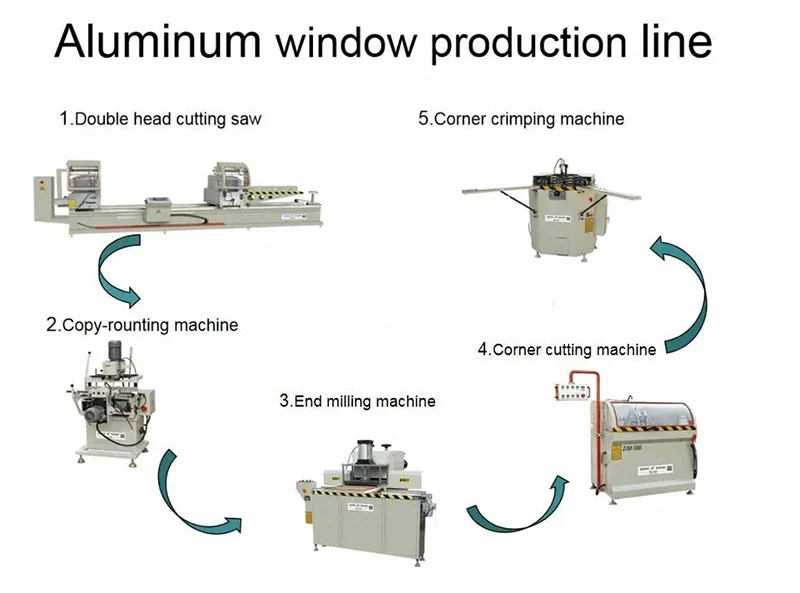

Aliuminio langų gamyba

Langų, stumdomų ir termoizoliuotų langų rėmų gofravimas.

Aliuminio durų gamyba

Įėjimo durų, balkono durų, ugniai atsparių aliuminio durų, vidaus aliuminio durų staktų kampinis surinkimas.

Užuolaidų sienų ir pastatų profiliai

90° kampų užspaudimas iš aliuminio profilių, skersinių ir fasado profilių.

Didelės apimties gamyba

Naudojamas vidutinėse ir didelėse aliuminio durų ir langų gamyklose, kur keturių kampų užbaigimas vienu ciklu sumažina vieno rėmo apdorojimo laiką ir palaiko didesnę dienos našumą.

Gamintojas ir garantija

Shandong Lebulang Precision Machinery Co., Ltd., veikianti kaip Lebulang mašina, savo Džinano gamykloje gamina aliuminio ir PVC langų ir durų apdirbimo įrangą nuo 1996 m. Įmonė vykdo mokslinius tyrimus ir plėtrą, apdirbimą, surinkimą, testavimą ir pardavimą. TheCNC keturių galvų kampų presavimo mašinayra sukurta pagal šią integruotą sistemą ir tiekiama tiesiogiai gamykloje su CE ir ISO 9001 sertifikatu. Vienerių metų garantija taikoma pagrindinei konstrukcijai. Įtrauktas nuotolinis techninis palaikymas, įskaitant vaizdo diagnostiką ir naudojimo nurodymus. Atsarginės dalys, tokios kaip spaudimo peiliai, sandarikliai ir filtrų elementai, yra sandėlyje ir jas galima užsisakyti atskirai. Už papildomą mokestį galima suorganizuoti montavimą ir paleidimą vietoje.

DUK

1 klausimas: ką reiškia CLM4S?

A: CNC kampinis staklės 4 galvų servo. „4“ reiškia keturias nepriklausomas užspaudimo galvutes.

2 klausimas: koks yra didžiausias rėmo dydis, kurį mašina gali valdyti?

A: Standartinė konfigūracija tinka iki 1800 mm aukščio ir 3000 mm pločio rėmams. Dėl nestandartinių dydžių galima tartis užsakymo metu.

3 klausimas: ar mašiną sunku valdyti naujiems darbuotojams?

A: Valdymas atliekamas per jutiklinį ekraną su išsaugotomis kadrų programomis. Pateikiamas anglų kalbos vadovas ir vaizdo mokymas. Dauguma operatorių kasdienę rutiną išmoksta per vieną ar dvi darbo dienas.

4 klausimas: kokie mokėjimo ir pristatymo terminai galimi?

A: Mokėti galima T/T arba L/C pagrindinėmis valiutomis, įskaitant USD, EUR ir GBP. Standartinės pristatymo sąlygos yra FOB Qingdao arba Jinan. Priklausomai nuo siuntos paskirties, taip pat priimami CFR, CIF ir EXW.

5 klausimas: Ar galima pritaikyti užspaudimo įrankius konkretiems profiliams?

A: Taip, presavimo peilius galima apdirbti taip, kad jie atitiktų kliento profilio skerspjūvį. Norint pagaminti tinkamą įrankių rinkinį, užsakymo metu reikalingas profilio pavyzdys arba brėžinys.
