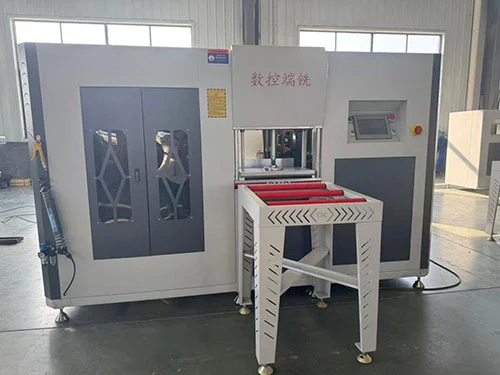

Dvigubo pjovimo 4+2 ašių galinės frezos terminio pertraukimo aliuminio gamybos linija

Šią dvigubo pjovimo 4+2 veleno galo frezavimo termiškai skaldyto aliuminio profilio gamybos liniją pagamino Lebulang Machine savo gamykloje Dzinane, Kinijoje. Aliuminio lydinio durų ir langų įrangą įmonė gamina nuo 1996 metų, o gamybos linija parduodama tiesiai iš gamyklos. Priimamos OEM / ODM konfigūracijos. Šis galinis frezavimas skirtas didelio kiekio terminių pertraukų profilių gamybai, naudojant du nepriklausomus velenus, kurie pjauna abiem kryptimis be tuščiosios eigos grįžtamojo eigos. 4+2 ašių CNC sistema nustato velenų padėtį ir automatiškai perjungia jų orientaciją nuo 0° iki 90°. Ketaus pagrindas, linijiniai kreipiamieji bėgiai ir rutulinių varžtų pavaros išlaiko padėties nustatymo tikslumą ±0,02 mm, o 7 colių jutiklinis ekranas su iš anksto įkelta programomis valdo nustatymus.

Dvigubo pjovimo 4+2 ašių galinės frezos terminio pertraukimo aliuminio gamybos linija

• Dvigubo pjovimo sistema:Du nepriklausomi velenai, vienas į priekį ir vienas atgal, leidžia pjauti abiem kryptimis išilgai profilio. Frezavimo ciklas nereikalauja tuščiosios eigos grįžtamojo eigos, o tai sumažina bendrą ciklo laiką, palyginti su vieno veleno staklėmis, pjaunančiomis tik viena kryptimi.
• 4+2 ašių CNC valdymas:Keturios servo ašys valdo linijinį profilio padavimą ir padėties nustatymą; dvi papildomos sukimosi ašys automatiškai perjungia suklius tarp 0° ir 90°. Šis išdėstymas leidžia frezuoti galus, pjauti kaiščius ir įrėžti įvores, sustiprintas įvores ir rėmo profilius nekeičiant įrankių.
• Terminis aliuminio suderinamumas:Pjovimo geometrija ir suspaudimo išdėstymas yra suprojektuoti šiluminio pertraukimo profiliams, kur izoliacinė juosta turi likti nepažeista, o frezuoti paviršiai turi užtikrinti sandarų sujungimą, kad būtų užtikrintos geros šiluminės savybės baigtame lango ar durų komplekte.

Dvigubo pjovimo 4+2 ašių galinės frezos terminio pertraukimo aliuminio gamybos linija

• Tikslumas ir stabilumas:Mašinos pagrindas yra ketaus, kuris frezavimo metu suteikia masę ir slopina vibraciją. Linijiniai kreipiamieji bėgiai ir rutulinių sraigtų pavaros padėties nustatymo ašyse palaiko pakartojamumą ±0,02 mm ribose, kai veikia nuosekliai. Pneumatiniai spaustukai su guminiais žandikauliais tvirtai laiko profilį, nepažymėdami jo paviršiaus.

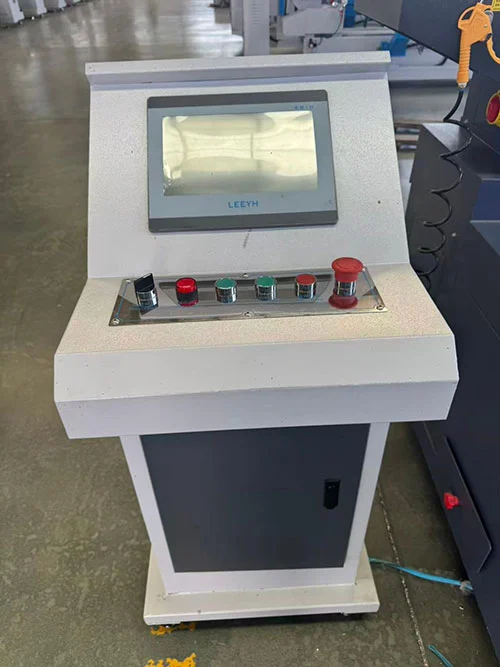

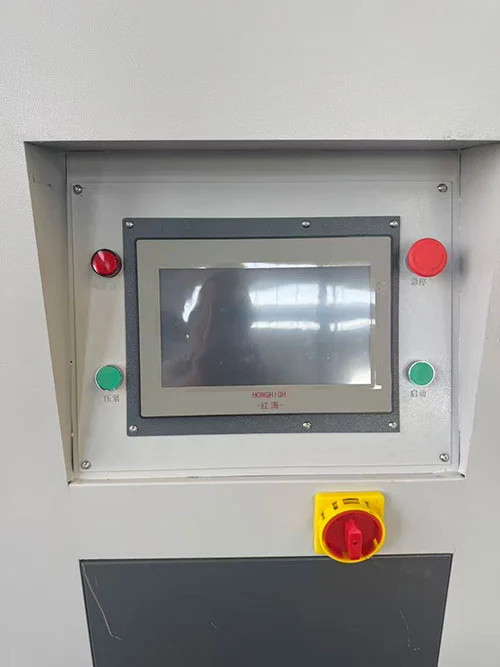

• Valdymas ir programavimas:7 colių jutiklinio ekrano sąsaja (ESTUN arba Schneider CNC sistema) saugo dažniausiai naudojamas profilio programas. Operatorius gali atšaukti išankstinį nustatymą arba tiesiogiai įvesti naujus matmenis. Pasirenkama QR kodo nuskaitymo funkcija gali automatiškai įkelti atitinkamą apdirbimo programą, sumažindama sąrankos laiką ir įvesties klaidų galimybę.

Dvigubo pjovimo 4+2 ašių galinės frezos terminio pertraukimo aliuminio gamybos linijos taikymas

• Termiškai pertraukiamas aliuminio durų ir langų įdubimas / skersinio galo frezavimas
• Rėmo ir varčios profilio kaiščių ir griovelių apdirbimas
• Užuolaidų sienelių aliuminio profilio galinio paviršiaus apdirbimas
• Didelės apimties aliuminio langų gamybos linijos

Kaip tai veikia

TheDvigubo pjovimo 4+2 ašių galinės frezos terminio pertraukimo aliuminio gamybos linijaveikia, kai operatorius į pneumatinius spaustukus įkelia termo pertraukos aliuminio profilį. 4+2 ašių CNC valdiklis nustato velenų padėtį atitinkamu kampu (0° arba 90°) ir judina juos linijinėmis ašimis, kad būtų frezuoti profilio galai. Vienas velenas pjauna priekinėje eigoje, o antrasis suklys, besisukantis priešinga kryptimi, užbaigia pjūvį atgaline eiga – arba abu gali vienu metu apdirbti skirtingus paviršius, priklausomai nuo programos. Frezavimo gylis, kaiščio ilgis ir griovelio matmenys nustatomi jutikliniu ekranu. Dvigubo pjovimo veiksmas reiškia, kad velenai užsifiksuoja viso ciklo metu, o profilis yra paruoštas kitam apdorojimo etapui, kai tik spaustukai atleidžiami.

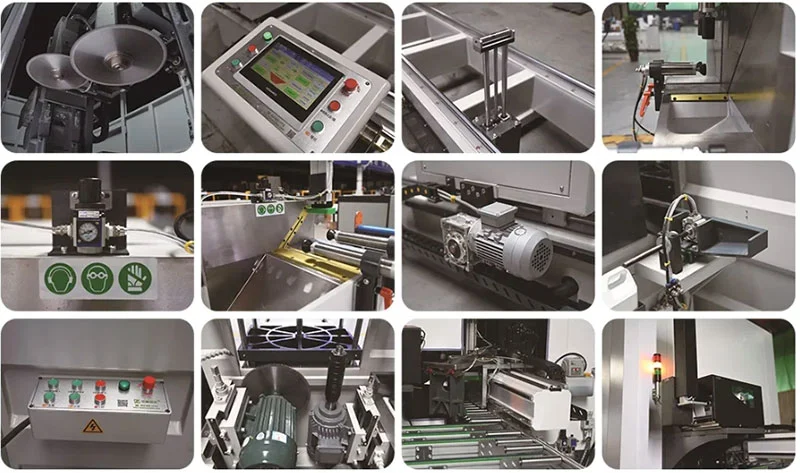

Pagrindiniai komponentai

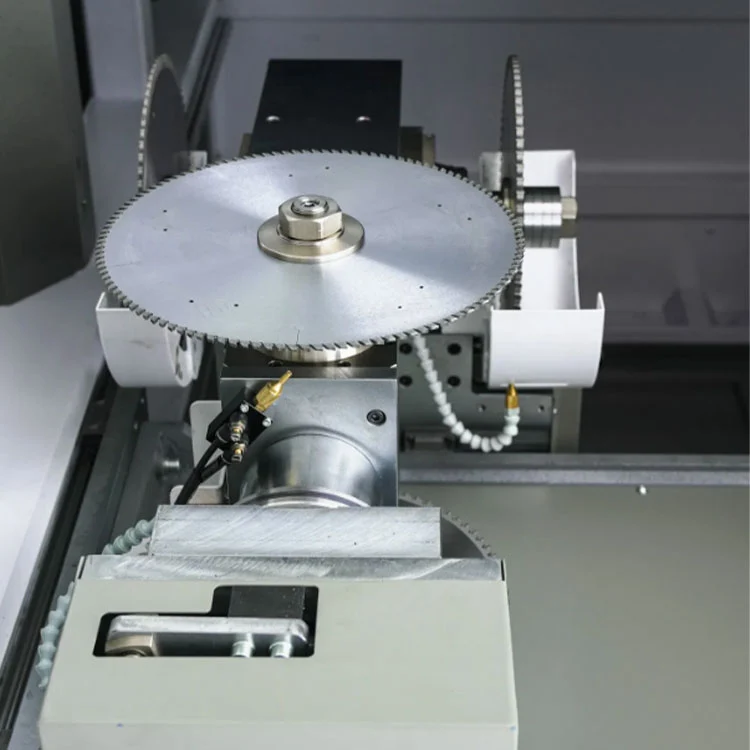

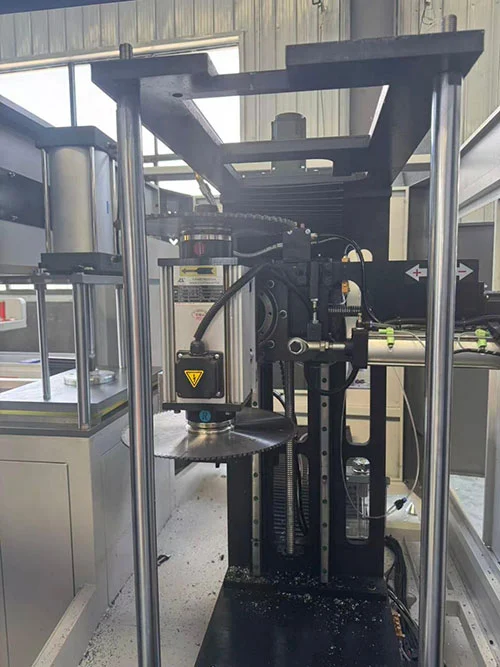

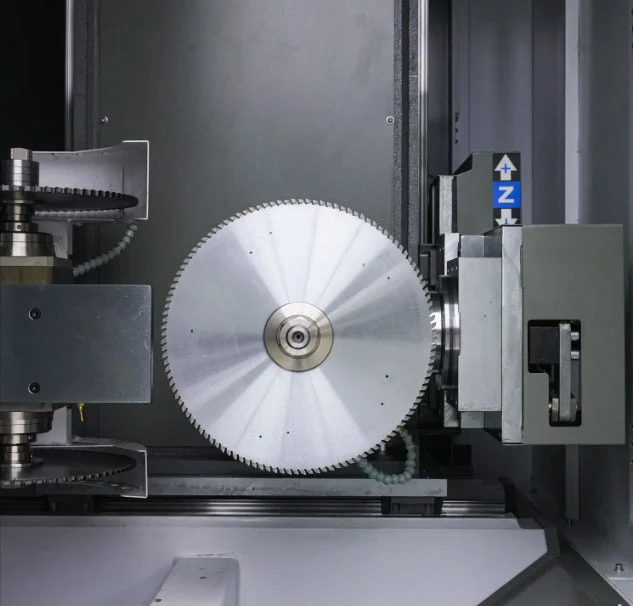

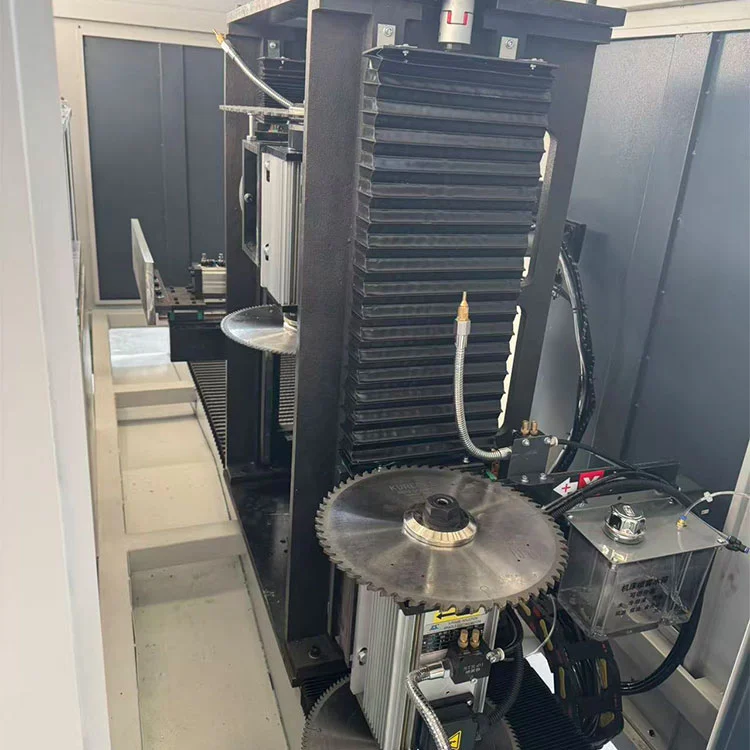

• Dvi velenai (2 × 3 kW):Kiekvienas veleno variklis tiekia 3 kW, esant 2800 aps./min., ir priima frezus nuo φ230 mm iki φ350 mm. Vienas velenas sukonfigūruotas sukimui pagal laikrodžio rodyklę, kitas – prieš laikrodžio rodyklę, todėl galima pjauti dviem kryptimis nekeičiant padėties.

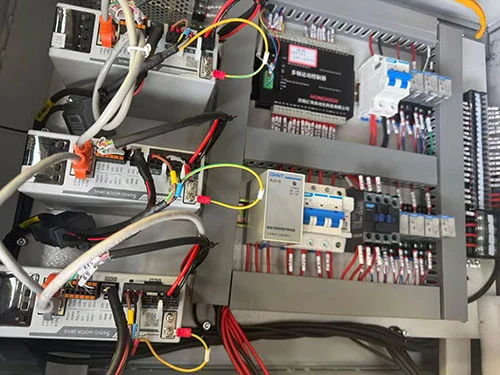

• 4+2 ašių CNC sistema:CNC valdiklis (ESTUN arba Schneider) koordinuoja keturias linijines servo ašis (profilio padavimas ir įrankio padėties nustatymas) ir dvi sukimosi ašis (suklio kampo perjungimas). Programas galima įkelti per USB, jutiklinį ekraną arba pasirenkamą QR kodo skaitytuvą.
• Ketaus pagrindas ir linijiniai kreiptuvai:Sunki ketaus lova suteikia stabilų pagrindą. Linijiniai kreipiamieji bėgiai ir tikslūs rutuliniai sraigtai užtikrina sklandų, tikslų ašies judėjimą su minimaliu laisvumu.
• Pneumatic clamping with rubber protection:Apkabos patikimai laiko profilį frezavimo metu. Kontaktiniai paviršiai yra su guminėmis trinkelėmis, kad būtų išvengta paviršiaus įbrėžimų ir aliuminio deformacijos.
• Dulkių ištraukimo anga:Dulkių nusiurbimo sistemos prijungimo taškas padeda išlaikyti darbo vietą be aliuminio drožlių nuolatinio veikimo metu.

Techninės specifikacijos

• Maitinimas: 380V / 50Hz / 3Ph
• Bendra galia: 8,8 kW (2 × 3 kW suklio varikliai + servo pavaros)
• Veleno greitis: 2800 aps./min
• Frezavimo pjoviklio skersmuo: φ230–φ350 mm (pritaikoma)
• Darbinis oro slėgis: 0,5-0,8 MPa
• Maksimalus frezavimo gylis: 80 mm
• Maksimalus profilio dydis: plotis ≤120 mm, aukštis ≤150 mm
• Mašinos matmenys: 1700 × 800 × 1500 mm
• Svoris: ≈ 450 kg

Gamykla ir po pardavimo

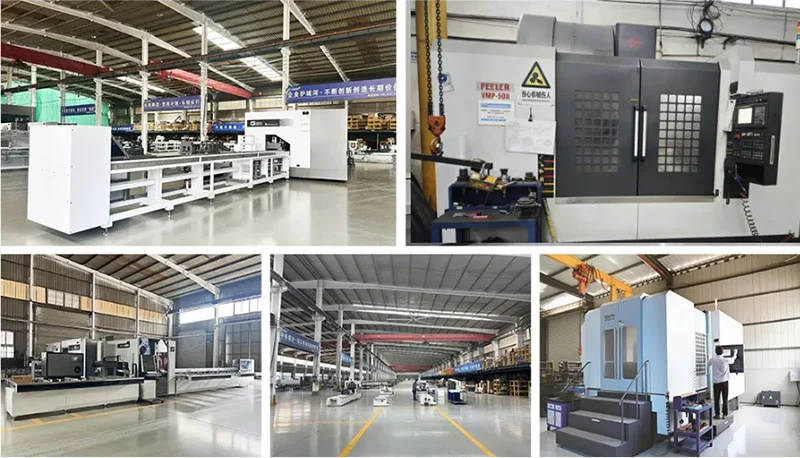

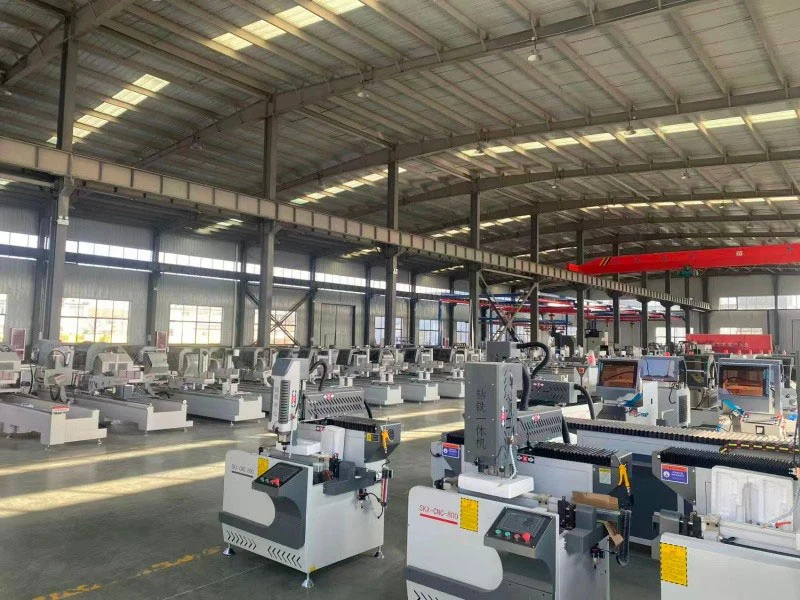

„Lebulang Machine“ savo Jinan gamybos vietą valdo nuo 1996 m., gamindama langų, durų ir profilių apdirbimo mašinas. TheDvigubo pjovimo 4+2 ašių galinės frezos terminio pertraukimo aliuminio gamybos linijasiunčiami tiesiai iš gamyklos su CE ir ISO sertifikatais. Vienerių metų konstrukcijų garantija yra standartinė. Įtrauktos nemokamos nuotolinio diegimo instrukcijos, mokymo laikmena ir internetinė pagalba. Eksploatacinės medžiagos – pjaustytuvai, žandikauliai, sandarikliai – laikomi sandėlyje. Galima susitarti dėl paleidimo vietoje.

DUK

Kl.: Ar jūsų įranga gali apdoroti ir langų / durų profilius, ir aliuminio užuolaidų sienų profilius?

A: Taip. Mūsų gamykla gamina išmanias mašinas durims, langams ir užuolaidų sienoms gaminti. Pavyzdžiui, G20/G50 darbo vieta apdoroja visą procesą, o mūsų Lebulang markės pjūklai pjauna profilius nuo 45° iki 135° kampu. Rekomenduojame įrangą pagal jūsų konkrečius gamybos poreikius.

K: Ar operacija sudėtinga? Ar man reikia daug kvalifikuotų darbuotojų?

A: Mes projektuojame mašinas taip, kad jos būtų valdomos su minimaliu mokymu. CNC sistema saugo iš anksto nustatytas programas, o sąsaja naudoja paprastus meniu. Pažangių programavimo žinių nereikia. Siūlome nemokamą mokymo medžiagą, nuotolines instrukcijas ir diegimo vaizdo įrašus, kad jūsų darbuotojai greitai įgytų įgūdžių.

K: O kaip su apdorojimo tikslumu ir ilgalaikiu stabilumu?

A: Mes naudojame ketaus mašinų korpusus, linijinius kreipiamuosius bėgius ir rutulinių varžtų pavaras su servovarikliais. Pagrindiniai komponentai tiekiami iš tarptautiniu mastu pripažintų tiekėjų. Įrankiai su deimantiniais antgaliais ir automatinės tepimo sistemos padeda išlaikyti pjovimo kokybę ir prailgina komponentų tarnavimo laiką, todėl laikui bėgant užtikrinamas pastovus tikslumas.

Kl .: kokias garantines paslaugas teikiate?

A: Siūlome 24 valandų palaikymą internetu, vienerių metų garantiją ir visą gyvenimą trunkančią techninės priežiūros paslaugą. Galimas nuotolinis trikčių šalinimas naudojant vaizdo skambutį. Esant poreikiui apsilankyti vietoje, galime suorganizuoti už papildomą mokestį. Atsarginės dalys yra sandėlyje ir gali būti greitai išsiųstos.
