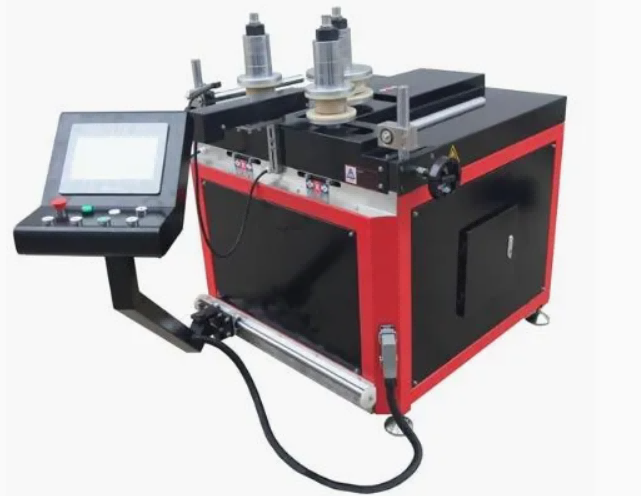

Didelės apkrovos CNC profilio lenkimo staklės aliuminio ir PVC

Ši CNC aliuminio ir PVC profilio lenkimo mašina yra specialiai sukurta architektūrinių profilių gamybai, įskaitant užuolaidines sienas, fasadus, arkinius langus ir PVC langų rėmus. Įrengtas 3 ritinėlių sinchronizuota lenkimo sistema ir servo valdomas valdymas, užtikrina sklandžius, neiškraipytus kreives ±0,5 mm tikslumu. Suderinama tiek su aliuminio ekstruzijomis, tiek su PVC/UPVC profiliais, mašina palaiko kelių spindulių lenkimą vienu nustatymu, žymiai pagerindama gamybos efektyvumą ir sumažindama medžiagų atliekas. CE sertifikuotas ir pilnai pritaikomas, tai idealus sprendimas šiuolaikinėms architektūrinėms lenkimo programoms.

• Kelių medžiagų suderinamumas:TheCNC aliuminio PVC profilio lenkimo staklėslenkia aliuminio, PVC, UPVC, terminio pertraukimo, nerūdijančio plieno ir vario profilius. Įrankių rinkinius galima keisti, kad būtų galima pritaikyti skirtingas medžiagų rūšis ir skerspjūvius pagal mašinos pajėgumą.
• 3 ašių CNC padėties nustatymas:Servo varikliai X, Y ir Z ašyse varomi per CNC valdiklį su 10 colių jutikliniu ekranu. Padėties nustatymo tikslumas yra ±0,02 mm. Operatoriai programuoja kelių spindulių formas, lankus ir sudėtines kreives tiesiogiai sąsajoje arba importuoja duomenis per USB.
• Hidraulinės traukos parinktys:Siūlomos trys hidraulinės stoties konfigūracijos – 20 tonų, 25 tonų ir 40 tonų – parenkamos pagal profilio medžiagą, sienelės storį ir reikalingą lenkimo spindulį. Hidraulinis siurblys veikia su mažesniu triukšmu, palyginti su standartiniais pramoniniais įrenginiais.
• Lenkimo formos diapazonas:Mašina gamina C formos, U formos, S formos, viso apskritimo, elipsės, kelių spindulių derinius ir pasirinktinius lankus. Formavimo diržus ir ritinines formas galima pritaikyti pagal profilio skerspjūvį, kad būtų užtikrinta optimali lenkimo kokybė.

Kaip tai veikia

Profilis įkeliamas

Aliuminio arba PVC profiliai įdedami į padavimo kreiptuvą ir tvirtai suspaudžiami, kad lenkimo metu jie neslystų ar nesisuktų.

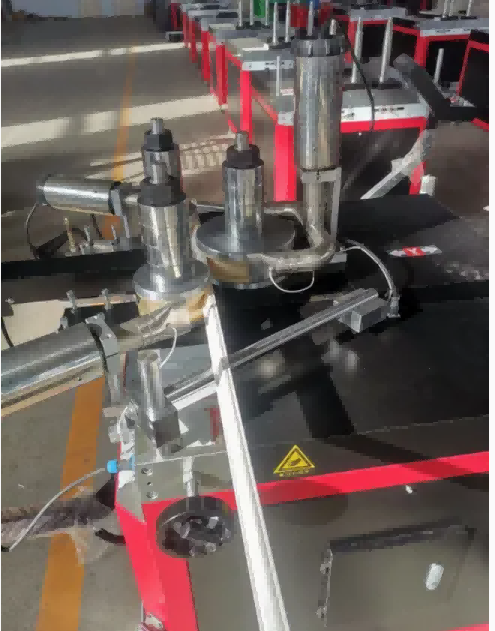

2. 3 ritinėlių sinchroninis lenkimas

Mašinoje naudojami trys tikslūs ritinėliai:

Viršutinis volas – varo profilį į priekį

Du šoniniai ritinėliai – judėkite CNC valdomomis trajektorijomis, kad slėgis būtų vienodas

Šis sinchronizuotas judėjimas užtikrina nuoseklų lanko formavimąsi be paviršiaus pažeidimo ar deformacijos.

3. Servo-varomas tikslumas

Servo varikliai realiu laiku valdo ritinėlio padėtį, suteikdami tikslų grįžtamąjį ryšį ir pakartojamą lenkimo našumą. CNC sistema automatiškai kompensuoja medžiagos atsitraukimą.

4. Kelių spindulių programavimas

Operatoriai gali užprogramuoti kelis lenkimo spindulius, lanko segmentus ir pilnus apskritimus tiesiai iš CAD brėžinių. Mašina atlieka sudėtingas kreives be rankinio įsikišimo.

5. Nepertraukiama gamyba

Nustačius programą, mašina labai nuosekliai pakartoja lenkimo ciklą, todėl tinka tiek masinei gamybai, tiek individualiems architektūriniams projektams.

Proceso eiga:

Profilio įkėlimas → CNC programos įvestis → 3 ritinėlių sinchronizavimas → servo padėties nustatymas → kelių spindulių lenkimas → baigtas lenktas profilis

Pagrindinės savybės

3 ritinėlių sinchronizuota lenkimo sistema sklandžioms ir tikslioms kreivėms

Servo valdomas valdymas, užtikrinantis tikslumą ir pakartojamumą realiuoju laiku

Kelių spindulių lenkimas vienoje sąrankoje

Suderinamas su aliuminio ir PVC/UPVC profiliais

CAD brėžinių importavimas sudėtingam kreivių programavimui

Automatinis spyruoklinio atlošo kompensavimas

Patogi vartotojui CNC sąsaja

Tvirtas rėmas, skirtas darbui be vibracijos

CE sertifikuotas ir pritaikomas

Programos

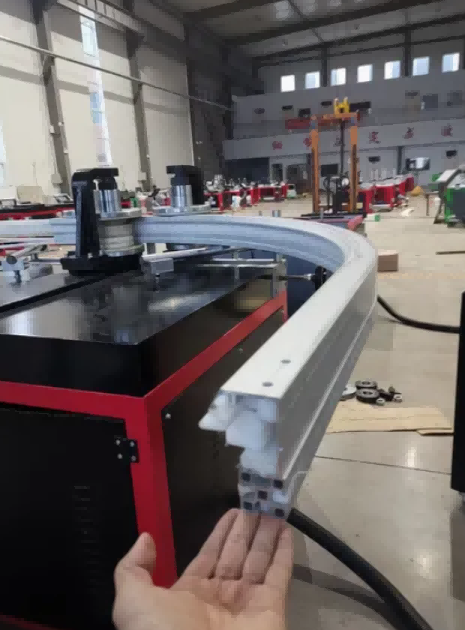

• Užuolaidų sienelės profilio lenkimas

  Architektūriniai fasado lenkti rėmai

  Arkiniai langų ir durų profiliai

  PVC langų ir durų rėmo lenkimas

  Aliuminio dangos ir apdailos lenkimas

  Dekoratyviniai interjero profiliai




Gamintojas ir garantija

„Shandong Lebulang Precision Machinery Co., Ltd.“, veikianti kaip „Lebulang Machine“, nuo 1996 m. gamina aliuminio ir PVC apdirbimo įrangą Džinane, Kinijoje.CNC aliuminio PVC profilio lenkimo staklėstiekiamas tiesiogiai gamykloje su CE ir ISO sertifikatu. Vienerių metų garantija taikoma pagrindinei konstrukcijai. Nuotolinis techninis palaikymas, diegimo vaizdo įrašai ir anglų kalbos vadovas teikiami be papildomų mokesčių. Montavimas vietoje ir mokymai gali būti susitarti atskirai. Atsarginės dalys, tokios kaip ritininės formos, formavimo diržai ir hidrauliniai sandarikliai, yra sandėlyje. Mašinos spalva, prekės ženklas ir pakuotė gali būti pritaikyti pagal OEM ir ODM sutartis.

DUK

Dažnai užduodami klausimai

1. Kokias medžiagas gali sulenkti ši mašina?

Jis skirtas aliuminio ekstruzijai ir PVC/UPVC profiliams, naudojamiems languose, duryse, užuolaidinėse sienose ir fasaduose.

2. Ar gali viename profilyje sulenkti kelis spindulius?

Taip. CNC sistema palaiko kelių spindulių ir segmentinį lanko lenkimą vienoje programoje.

3. Ar mašina tinka didelio masto gamybai?

absoliučiai. Užprogramuota mašina kartoja lenkimo ciklus labai nuosekliai ir minimaliai operatoriaus įsikišimui.

4. Ar palaiko CAD failų importavimą?

Taip. Sudėtingos kreivės ir lanko segmentai gali būti importuojami tiesiai iš CAD brėžinių, kad būtų galima tiksliai atlikti.

5. Ar mašina gali būti pritaikyta?

Taip. Siūlome OEM/ODM pritaikymą profilio dydžiui, lenkimo galiai ir valdymo sistemoms.

Kodėl verta rinktis šią mašiną

Tikslus lenkimas – ±0,5 mm tikslumas pagal architektūros standartus

Efektyvumas – kelių spindulių lenkimas vienoje sąrankoje sumažina darbo ir ciklo laiką

Universalumas – viena mašina aliuminio ir PVC profiliams

Patikimumas – Tvirtas rėmas ir servovaroma sistema užtikrina ilgalaikį stabilumą

Global Compliance – CE sertifikatas tarptautiniams projektams
