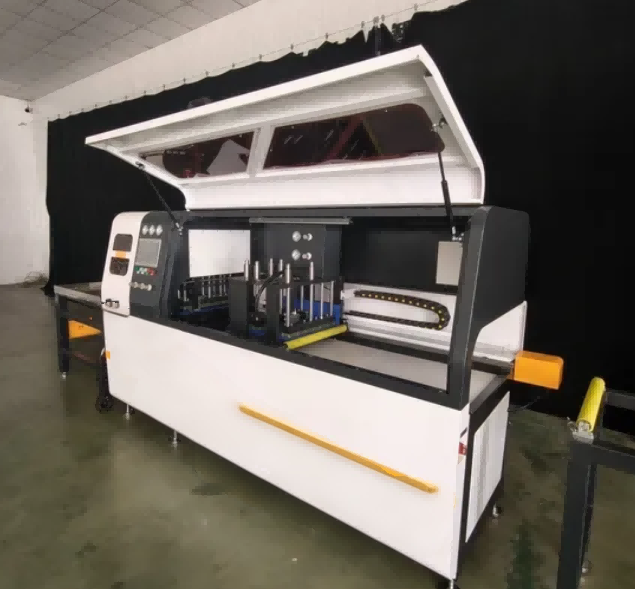

Didelio tikslumo CNC diskinis pjūklas pramoniniams aliuminio profiliams

Techninės specifikacijos

Kaip veikia pjūklas

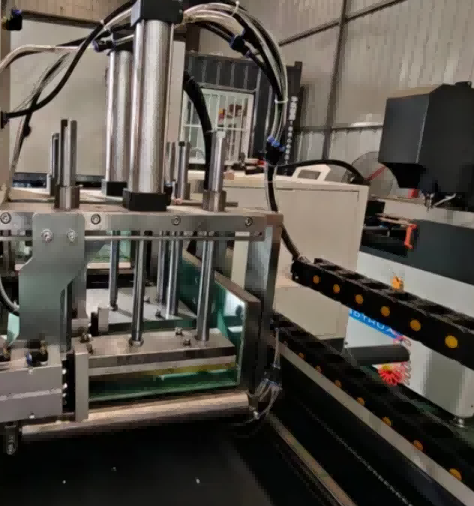

TheCNC diskinis pjūklas pramoniniams aliuminio profiliamsveikia su servo varoma padavimo ašimi, kuri nustato profilio padėtį po pjūklo disku pagal jutikliniame ekrane įvestą ilgį. Operatorius uždeda aliuminio ekstruziją ant įvesties volo stalo, pasirenka pjovimo programą iš atminties arba įveda naujus matmenis ir pradeda ciklą. Pneumatiniai spaustukai užsifiksuoja tiek vertikaliai, tiek horizontaliai, kad profilis būtų prispaustas prie atskaitos atramų. Pjūklo galvutė su dujų ir skysčių slopinimo cilindru leidžiasi per medžiagą kontroliuojamu padavimo greičiu, kad būtų sukurtas kvadratinis pjūvis be įtrūkimų. Pjovimo metu purškiamas pjovimo skystis atvėsina ašmenis ir ruošinį. Kai ašmenys atsitraukia, spaustukai atsipalaiduoja ir servo tiekimas perkelia profilį į kitą pjovimo padėtį. Standartinė konfigūracija pjauna 90° ir ±45° kampu. Naudojant pasirenkamą CNC kampo modulį, pjovimo galvutė sukasi bet kokiu kampu nuo 22,5° iki 157,5° pagal programą.

Pagrindinės savybės

±0,1 mm pjovimo tikslumas – servo valdomas padavimas užtikrina išskirtinį pakartojamumą.

Visiškai automatinis ciklas – integruotas automatinis pakrovimas, suspaudimas, pjovimas ir iškrovimas.

Didelio našumo rėmas – suvirinta plieno konstrukcija sumažina vibraciją ir pailgina ašmenų tarnavimo laiką.

Pjovimas be įtrūkimų – optimizuotas ašmenų greitis ir aušinimo rūko sistema sumažina tolesnį apdorojimą.

Lankstus pjovimas kampu – Standartinis 45° / 90°; pagal užsakymą galimi pasirinktiniai kampai.

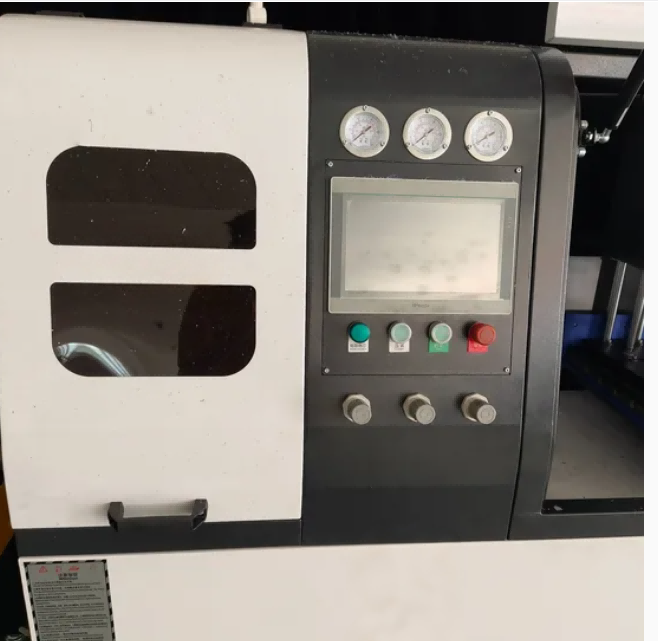

Patogi vartotojui CNC sąsaja – intuityvus jutiklinio ekrano HMI greitam nustatymui ir minimaliam mokymuisi.

Saugumas pirmiausia – visiškai uždara apsauga su apsauginiais užraktais ir CE reikalavimus atitinkančia elektros spinta

Taikymo scenarijai

Aliuminio langų ir durų profiliai

Užuolaidų sienų ir fasadų sistemos

Saulės baterijų rėmo pjovimas

Pramoninės aliuminio ekstruzijos

Geležinkelio tranzito ir automobilių aliuminio dalys

Baldų ir radiatorių profiliai

CNC diskinis pjūklas, skirtas pramoniniams aliuminio profiliams, pasirenkami atnaujinimo moduliai

1. Nulinės uodegos pjovimo struktūra (likutinė uodega ≤ 5 mm, didelis medžiagų panaudojimas)
2. Automatinė pakrovimo ir iškrovimo ritininė konvejerio linija 6 m ilgio profiliams
3. CNC savavališko kampo pjovimo modulis (22,5°--157,5°)
4. Didelės talpos lustų dulkių surinkėjas
5. IoT nuotolinės internetinės diagnostikos ir duomenų statistikos modulis
6. Sujungti kelių dalių sinchroninį tvirtinimo įtaisą
7. Pailginta tiekimo eiga iki 12000 mm

Darbo procesas

Automatinis pakrovimas – profiliai pakraunami ritininiu konvejeriu arba automatiniu krautuvu.

Tikslus padėties nustatymas – servovaromas padavimas užtikrina tikslų pjovimo ilgį.

Saugus suspaudimas – pneumatiniai/hidrauliniai spaustukai tvirtai laiko profilius.

Pjovimas dideliu greičiu – CNC valdoma pjovimo galvutė atlieka švarius ir tikslius pjūvius.

Skiedrų pašalinimas ir aušinimas – Integruotas aušinimas ir drožlių konvejeris palaiko darbo vietą švarią

DUK

Kokius profilius gali pjauti šis CNC pjūklas?

A: Jis skirtas pramoniniams aliuminio profiliams, įskaitant langų / durų dalis, užuolaidines sienas ir saulės rėmus. Galimi individualūs sprendimai didesniems išspaudimams.

2 klausimas: ar mašina yra visiškai automatinė?

A: Taip. Jis palaiko automatinį tiekimą, suspaudimą, pjovimą ir iškrovimą, kuriam reikalingas tik vienas operatorius.

3 klausimas: ar galima pjauti kitais nei 90° kampais?

A: Taip. Standartiniai modeliai palaiko 45° ir 90° kampus; pagal užsakymą galimas pjovimas kampu pagal užsakymą.

4 klausimas: koks yra pjovimo tikslumas?

A: padavimo tikslumas yra ± 0,1 mm, užtikrinantis aukštą pakartojamumą masinei gamybai.
