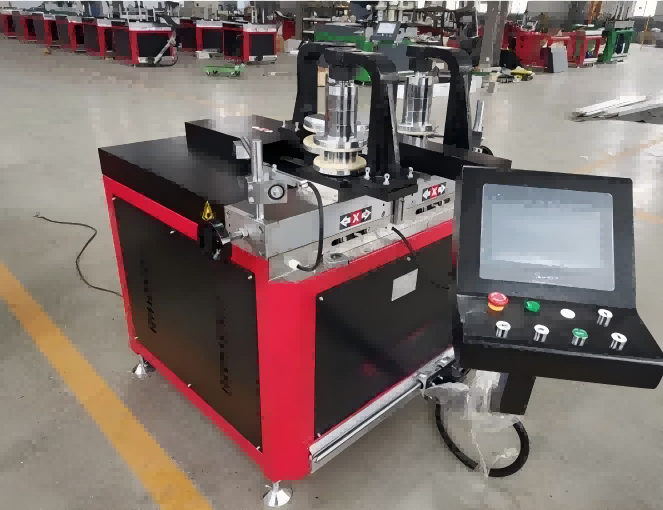

Didelio tikslumo CNC aliuminio ir PVC profilio lenkimo staklės

Ši CNC aliuminio ir PVC profilio lenkimo mašina yra specialiai sukurta architektūrinių profilių gamybai, įskaitant užuolaidines sienas, fasadus, arkinius langus ir PVC langų rėmus. Įrengtas 3 ritinėlių sinchronizuota lenkimo sistema ir servo valdomas valdymas, užtikrina sklandžius, neiškraipytus kreives ±0,5 mm tikslumu. Suderinama tiek su aliuminio ekstruzijomis, tiek su PVC/UPVC profiliais, mašina palaiko kelių spindulių lenkimą vienu nustatymu, žymiai pagerindama gamybos efektyvumą ir sumažindama medžiagų atliekas. CE sertifikuotas ir pilnai pritaikomas, tai idealus sprendimas šiuolaikinėms architektūrinėms lenkimo programoms.

• Kelių medžiagų suderinamumas:TheCNC aliuminio PVC profilio lenkimo staklėslenkia aliuminio, PVC, UPVC, terminio pertraukimo, nerūdijančio plieno ir vario profilius. Įrankių rinkinius galima keisti, kad būtų galima pritaikyti skirtingas medžiagų rūšis ir skerspjūvius pagal mašinos pajėgumą.
• 3 ašių CNC padėties nustatymas:Servo varikliai X, Y ir Z ašyse varomi per CNC valdiklį su 10 colių jutikliniu ekranu. Padėties nustatymo tikslumas yra ±0,02 mm. Operatoriai programuoja kelių spindulių formas, lankus ir sudėtines kreives tiesiogiai sąsajoje arba importuoja duomenis per USB.
• Hidraulinės traukos parinktys:Siūlomos trys hidraulinės stoties konfigūracijos – 20 tonų, 25 tonų ir 40 tonų – parenkamos pagal profilio medžiagą, sienelės storį ir reikalingą lenkimo spindulį. Hidraulinis siurblys veikia su mažesniu triukšmu, palyginti su standartiniais pramoniniais įrenginiais.
• Lenkimo formos diapazonas:Mašina gamina C formos, U formos, S formos, viso apskritimo, elipsės, kelių spindulių derinius ir pasirinktinius lankus. Formavimo diržus ir ritinines formas galima pritaikyti pagal profilio skerspjūvį, kad būtų užtikrinta optimali lenkimo kokybė.

Kaip tai veikia

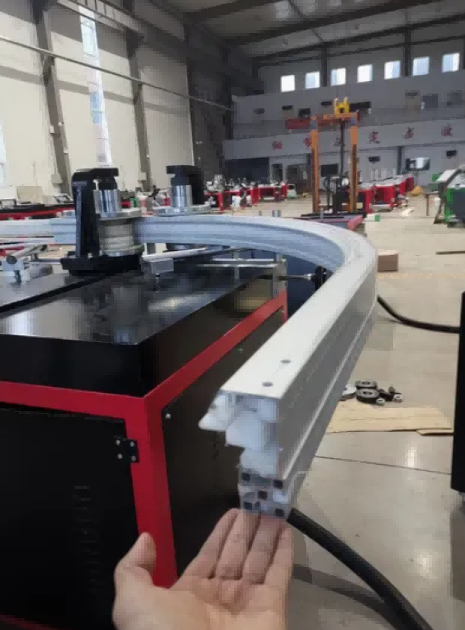

Profilis įkeliamas

Aliuminio arba PVC profiliai įdedami į padavimo kreiptuvą ir tvirtai suspaudžiami, kad lenkimo metu jie neslystų ar nesisuktų.

2. 3 ritinėlių sinchroninis lenkimas

Mašinoje naudojami trys tikslūs ritinėliai:

Viršutinis volas – varo profilį į priekį

Du šoniniai ritinėliai – judėkite CNC valdomomis trajektorijomis, kad slėgis būtų vienodas

Šis sinchronizuotas judėjimas užtikrina nuoseklų lanko formavimąsi be paviršiaus pažeidimo ar deformacijos.

3. Servo-varomas tikslumas

Servo varikliai realiu laiku valdo ritinėlio padėtį, suteikdami tikslų grįžtamąjį ryšį ir pakartojamą lenkimo našumą. CNC sistema automatiškai kompensuoja medžiagos atsitraukimą.

4. Kelių spindulių programavimas

Operatoriai gali užprogramuoti kelis lenkimo spindulius, lanko segmentus ir pilnus apskritimus tiesiai iš CAD brėžinių. Mašina atlieka sudėtingas kreives be rankinio įsikišimo.

5. Nepertraukiama gamyba

Nustačius programą, mašina labai nuosekliai pakartoja lenkimo ciklą, todėl tinka tiek masinei gamybai, tiek individualiems architektūriniams projektams.

Proceso eiga:

Profilio įkėlimas → CNC programos įvestis → 3 ritinėlių sinchronizavimas → servo padėties nustatymas → kelių spindulių lenkimas → baigtas lenktas profilis

Pagrindiniai komponentai

CNC valdiklis:10 colių jutiklinis ekranas su vartotojo sąsaja, skirta programuoti lenkimo kampus, spindulius ir kelių spindulių sekas. USB prievadas palaiko programų importą ir eksportą. Valdiklis valdo ašies judėjimą, hidraulinį slėgį ir ciklo laiką.

Hidraulinė stotis:Galimos 20 tonų, 25 tonų ir 40 tonų konfigūracijos. Naudojamas importuotas alyvos siurblys, parinktas stabiliam slėgio išėjimui ir tyliam veikimui. Hidraulinėje grandinėje yra slėgio mažinimo vožtuvas ir filtras.

Ritininės formos:Pagaminta iš grūdinto plieno su pasirenkama PU danga. Danga padeda išvengti subraižymo ar žymėjimo ant dengtų, anoduotų arba dažytų profilių paviršių. Formų komplektai yra keičiami skirtingiems profilių skerspjūviams.

Užkrato pernešimas:Taivano HIWIN linijiniai kreipiamieji bėgiai neša judančias ašis. Tikslios pavarų dėžės ir servo varikliai užtikrina X, Y ir Z judesių padėties nustatymo tikslumą.

Programos

• Užuolaidų sienelės profilio lenkimas

  Architektūriniai fasado lenkti rėmai

  Arkiniai langų ir durų profiliai

  PVC langų ir durų rėmo lenkimas

  Aliuminio dangos ir apdailos lenkimas

  Dekoratyviniai interjero profiliai




Gamintojas ir garantija

„Shandong Lebulang Precision Machinery Co., Ltd.“, veikianti kaip „Lebulang Machine“, nuo 1996 m. gamina aliuminio ir PVC apdirbimo įrangą Džinane, Kinijoje.CNC aliuminio PVC profilio lenkimo staklėstiekiamas tiesiogiai gamykloje su CE ir ISO sertifikatu. Vienerių metų garantija taikoma pagrindinei konstrukcijai. Nuotolinis techninis palaikymas, diegimo vaizdo įrašai ir anglų kalbos vadovas teikiami be papildomų mokesčių. Montavimas vietoje ir mokymai gali būti susitarti atskirai. Atsarginės dalys, tokios kaip ritininės formos, formavimo diržai ir hidrauliniai sandarikliai, yra sandėlyje. Mašinos spalva, prekės ženklas ir pakuotė gali būti pritaikyti pagal OEM ir ODM sutartis.

DUK

1. Ar esate gamykla ar prekybos įmonė?

Esame gamintojas, turintis savo gamyklą Džinane, Kinijoje, veikiančią nuo 1996 m.

2. Kiek laiko galioja įrangos garantija?

Vieneri metai pagrindinėje konstrukcijoje, neįskaitant įprastai besidėvinčių dalių, tokių kaip ritininės formos ir formavimo diržai.

3. Kaip teikti aptarnavimą po pardavimo?

Suteikiamos nuotolinės vaizdo instrukcijos, techninė pagalba internetu ir nemokamas sugedusių dalių pakeitimas garantiniu laikotarpiu. Už papildomą mokestį galima suorganizuoti montavimą, paleidimą ir mokymą vietoje.

4. Kiek laiko trunka pristatymo laikas?

Standartinės mašinos išsiunčiamos per 10–20 darbo dienų nuo užstato mokėjimo gavimo.

5. Kokias dar mašinas parduodate?

Aliuminio pjovimo staklės, aliuminio kampų presavimo staklės, PVC suvirinimo mašinos, CNC gręžimo ir frezavimo staklės bei visos durų ir langų gamybos linijos.

6. Ar mašina gali sulenkti šiluminio lūžio profilius?

Taip. Naudodama atitinkamus formavimo diržus ir ritinines formas, mašina gali sulenkti termiškai lūžtančius aliuminio profilius, išlaikant izoliacinės juostos vientisumą.
