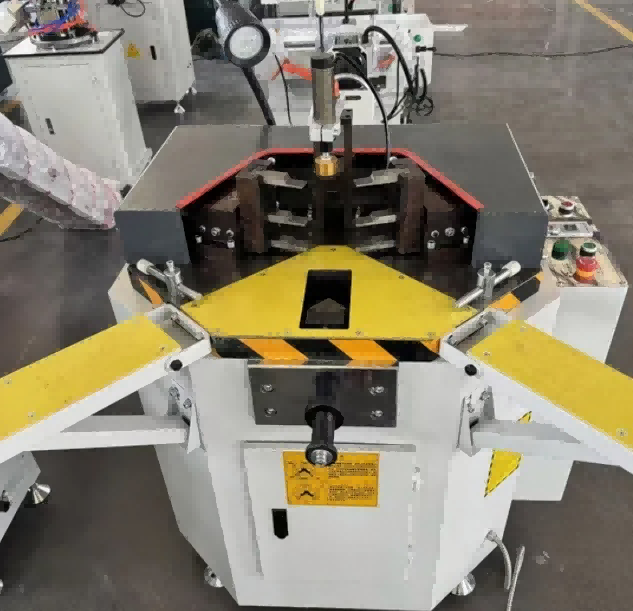

Didelio stiprumo 140 mm aliuminio kampų derinimo mašina

• Reguliuojami derinimo parametrai:Galima nustatyti slėgį, įrankio eigą ir darbinę padėtį, kad atitiktų profilio skerspjūvį. Tai leidžia140 mm aliuminio profilio kampų derinimo mašinadirbti su įvairiais aliuminio ir šiluminiais profiliais 140 mm pločio diapazone be didelių perjungimų.
• Suvirintas plieninis rėmas:Pagrindinė konstrukcija pagaminta iš sutirštinto plieno plokštės ir suvirinta į vieną vienetą. Ši konstrukcija atspari vibracijai ir reakcijos jėgoms, susidarančioms kombinavimo ciklo metu, todėl mašina išlaiko išlygiavimą ilgų važiavimų ir 24 valandų veikimo metu.

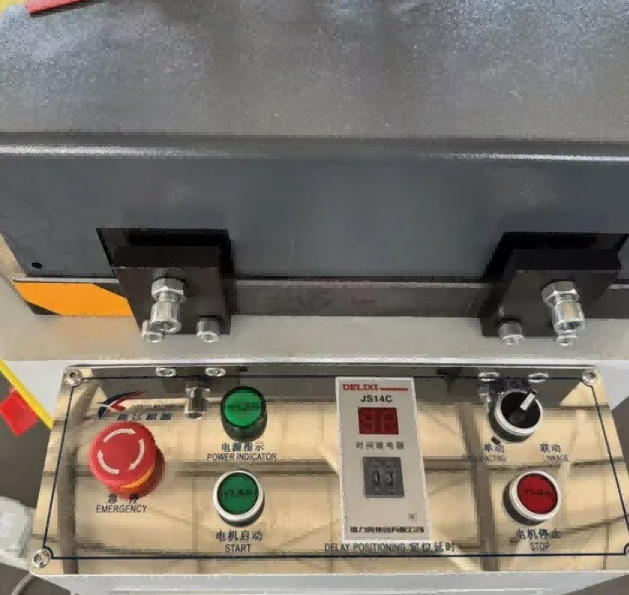

• Operatoriaus sauga ir valdikliai:Apsaugos sistema su apsaugos nuo netinkamo veikimo blokavimu neleidžia pradėti kombinavimo ciklo, kai operatoriaus rankos yra darbo zonoje. Pneumatinė suspaudimo ir sujungimo seka valdoma mygtukais, programuoti nereikia. Dauguma naujų operatorių gali išmokti pakrovimo ir ciklo paleidimo tvarką po trumpo demonstravimo.



Pagrindinės savybės

140 mm didelė talpa – tinka platesniems ir storesniems aliuminio profiliams nei standartinės 120 mm mašinos.

Didelė užspaudimo jėga (48 kN) – Hidraulinė galia užtikrina sandarius, pastovius kampų sujungimus be tarpų.

Tiksli padėties nustatymo sistema – Grūdinti nustatymo blokai garantuoja ±0,1 mm pakartojamumą tobuliems 90° kampams.

Didelės apkrovos rėmas – sumažinta įtempimo suvirinta plieno konstrukcija sumažina deformaciją ir pailgina mašinos tarnavimo laiką.

Pneumatinis suspaudimas – Saugūs, greitai veikiantys spaustukai tvirtai laiko profilius suspaudimo metu.

Reguliuojamas užspaudimo gylis – lengvai prisitaiko prie skirtingų profilių geometrijų ir kampinių raktų dizaino.

Patogus HMI – intuityvus mygtukas arba PLC sąsaja sumažina treniruočių laiką ir operatoriaus nuovargį.

CE saugos atitiktis – visa apsauga, valdymas dviem rankomis ir saugos blokatoriai apsaugo operatorius.

:Kaip tai veikia

Įkelkite profilį ir kampinį raktą – įdėkite profilį ir kampinį raktą į sukietintą nustatymo bloką.

Pneumatinis suspaudimas – Greitai veikiantys spaustukai tvirtai pritvirtina profilį.

Hidraulinis užspaudimas – aukšto slėgio presavimo galvutė užfiksuoja kampą 48 kN jėga.

Tikslus formavimas – profilio kampai suformuojami tobulu 90° kampu be tarpų.

Automatinis atleidimas – spaustukai atlaisvinami, o baigtas profilis paruoštas nuėmimui.

.

Programos

Plačiai naudojamas aliuminio gamybos pramonėje:

Aliuminio langų ir durų profiliai

Užuolaidų sienų ir fasadų sistemos

Saulės kambario ir žiemos sodo profiliai

Pramoniniai aliuminio rėmai

Baldų aliuminio profiliai

Vitrinų ir vitrinų rėmeliai

DUK

Kokius profilius gali suspausti ši mašina?

A: Jis skirtas aliuminio langų, durų ir užuolaidų sienų profiliams iki 140 × 140 mm. Galimi individualūs modeliai didesniems profiliams.

2 klausimas: ar reguliuojama užspaudimo jėga?

A: Taip. Hidraulinė sistema leidžia reguliuoti užspaudimo jėgą, kad atitiktų skirtingus profilių storius ir kampinių raktų tipus.

3 klausimas: ar jis palaiko kitus nei 90° kampus?

A: Standartiniai modeliai fiksuojami 90° kampu. Pagal užsakymą galima įsigyti modelių su reguliuojamais kampais (pvz., 45°).

4 klausimas: koks yra tipinis suspaudimo tikslumas?

A: Padėties nustatymo tikslumas yra ±0,1 mm, todėl užtikrinamas nuoseklus, aukštos kokybės kampų sujungimas.
