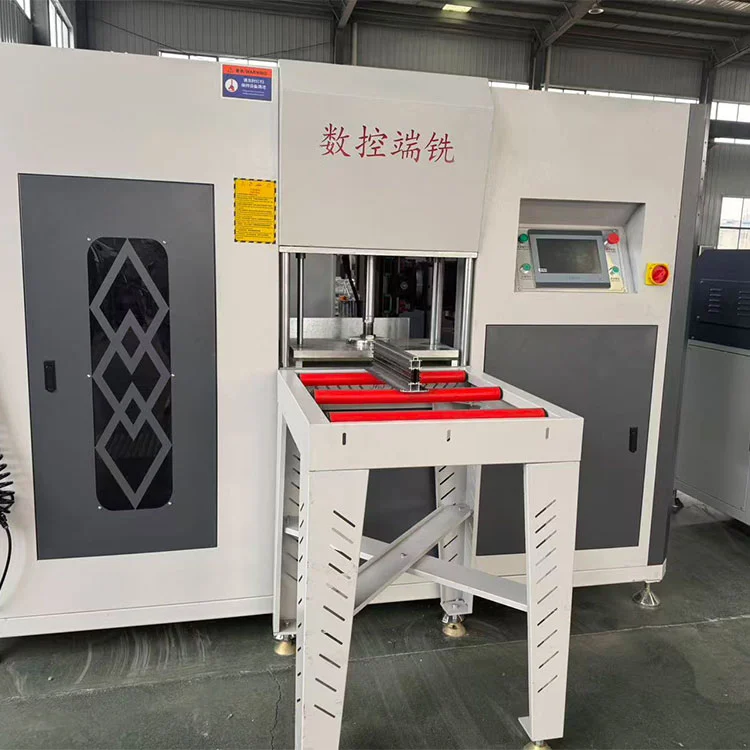

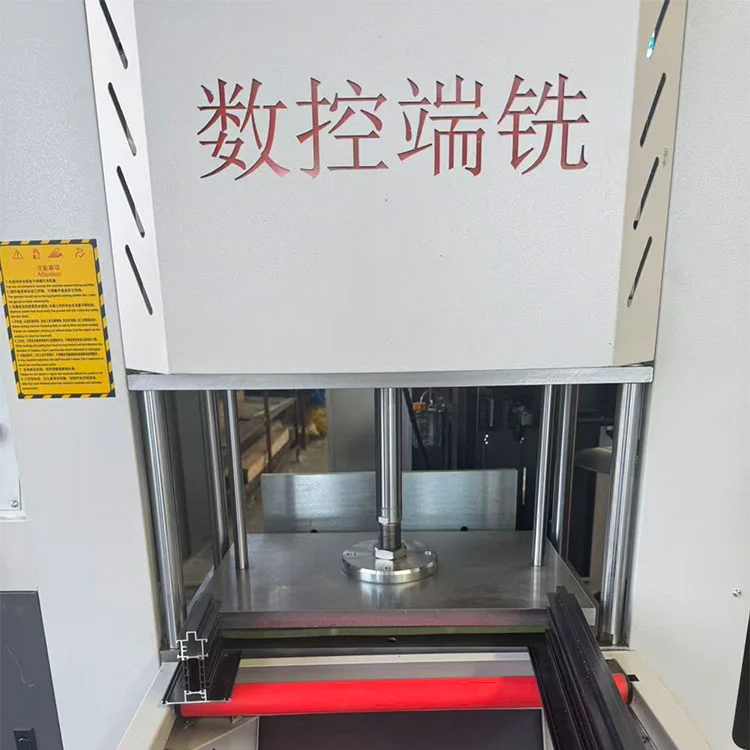

Daugiakampis 3+2 galinis frezavimas, skirtas specialios formos aliuminio karkasui
Daugiakampis 3+2 ašių CNC galinis frezavimo mechanizmas yra sukurtas sudėtingiems, nestandartiniams aliuminio profiliams, skersiniams ir rėmo profiliams, ypač šiluminės pertraukos, sistemos langų ir užuolaidų sienelių aliuminio profiliams. Sujungus 3 linijines servo ašis (X/Y/Z) + 2 sukamąsias ašis (suklio pakreipimas + apvertimas), kelių kampų 3+2 galinis frezavimas, skirtas specialios formos aliuminio profiliui, užtikrina tikrą daugiakampį (nuo 45° iki +45°), vienos sąrankos frezavimą specialioms formoms, kurių negali dirbti standartinės 3+1 mašinos. „Lebulang LBL“ prekės ženklas yra vienas Kinijos mašinų gamintojas Kinijoje. Dvigubo pjovimo 4+2 ašių galinės frezos terminio pertraukimo aliuminio gamybos linija
Šį daugiakampį 3+2 galinį frezą, skirtą specialios formos aliuminio gelžbetoniui, pagamino Lebulang Machine, Kinijos gamintojas, turintis beveik 30 metų gamyklos patirtį gaminant langų ir durų apdirbimo įrangą. Jis sukurtas specialiai netaisyklingiems, lenktiems ir daugiakampiams aliuminio profiliams ir skersiniams, esantiems šiluminių pertraukų sistemose, sisteminiuose languose ir užuolaidų sienų fasaduose. Įrenginys sujungia tris servo valdomas linijines ašis su dviem sukamomis ašimis, todėl velenas gali pakreipti ±45° ir apversti nuo 0° iki 90°. Kampinius galus, įpjovas, kaiščius ir griovelius galima užbaigti vienu prispaudimu, todėl nebereikia rankinio pakartotinio tvirtinimo ir sutrumpėja perjungimo laikas.

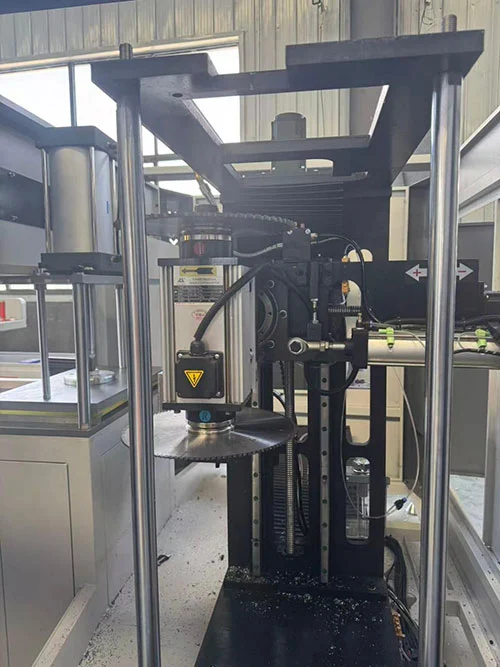

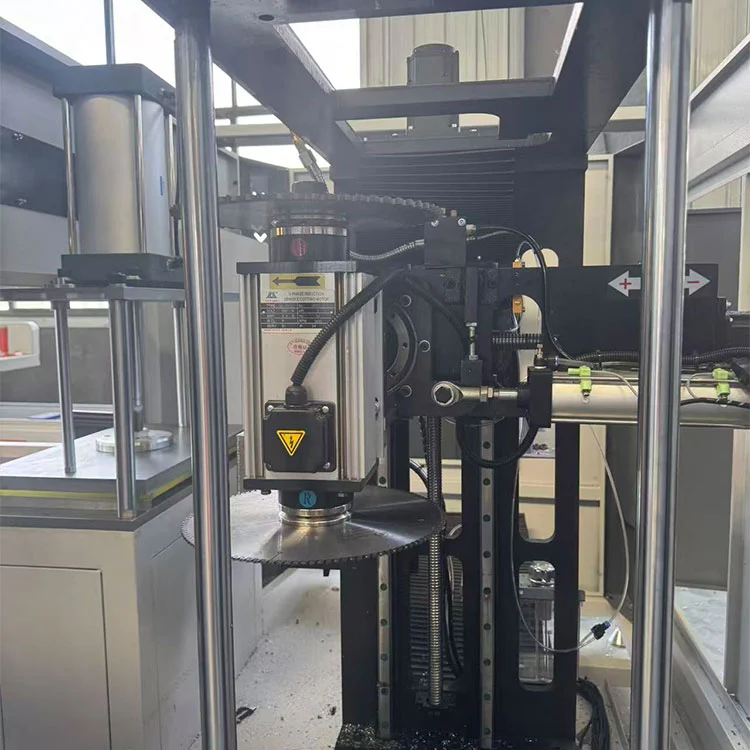

4 kW didelio sukimo momento velenas, dirbantis 2800 aps./min., tinka deimantiniams pjaustytuvams nuo φ250 iki φ300 mm. Ketaus rėmas ir linijinė kreipiklio sistema palaiko pakartojamumą ±0,02 mm ribose partijos metu. Darbo stalas talpina nuo keturių iki šešių profilių per ciklą, o CNC valdiklis saugo daugiau nei 100 iš anksto nustatytų programų, leidžiančių greitai perjungti skirtingus specialios formos profilius. Valdymas vyksta per 10 colių patogią jutiklinį ekraną su vaizdiniu programavimu, todėl treniruočių reikalavimai yra minimalūs. Visiškai uždara apsauginė apsauga, automatinė tepimo sistema ir guma apsaugoti pneumatiniai spaustukai prisideda prie saugaus ir nereikalaujančio kasdienio naudojimo.
Sertifikuota CE ir ISO. Palaikomos OEM ir pritaikytos konfigūracijos. Gamintojas tiekia šią mašiną tiesiogiai iš gamyklos, pabrėždamas lengvą techninę priežiūrą, ir teikia nuotolinio diegimo nurodymus be papildomų išlaidų.
Daugiakampis 3+2 galinis frezavimas, skirtas specialios formos aliuminio karkasui
- • 3+2 ašių kelių kampų CNC sistema3 linijinės servo ašys tiksliam padėties nustatymui;2 sukamosios ašysįjungti±45° suklio pakreipimas + 0°/90° apvertimas. Procesaskampuoti galai, įpjovos, kaiščiai ir grioveliaivienu praėjimu --- jokio rankinio pakartotinio užspaudimo.
- • Optimizuotas specialios formos aliuminisSkirtanetaisyklingos, lenktos ir kelių kampų sijos(terminė pertrauka, sisteminiai langai, užuolaidinės sienos). Pašalina individualių pjovimo įrankių poreikį; sutrumpina nustatymo laiką 60%.

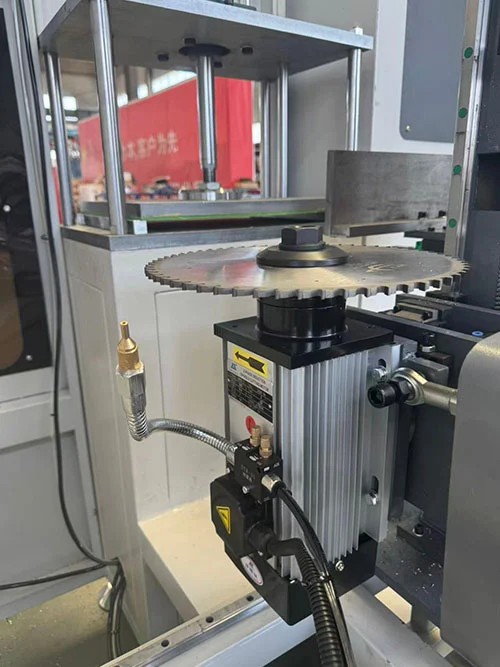

- • Didelio tikslumo ir didelio našumo konstrukcija4kW didelio sukimo momento velenas (2800 aps./min.) su deimantinėmis frezomis;ketaus rėmas + linijiniai kreiptuvaiužtikrinti±0,02 mm tikslumasnet ir serijinėje gamyboje.

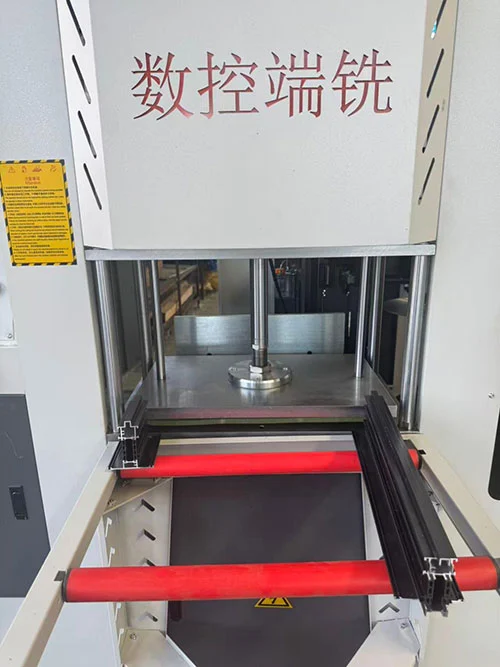

- • Paketinis apdorojimas ir efektyvumasPlatus laikymo stalas4--6 profiliaiper ciklą;pilnas servo valdymas + iš anksto nustatyta programų saugykla (100 ir daugiau)leidžia greitai perjungti skirtingas specialias formas.

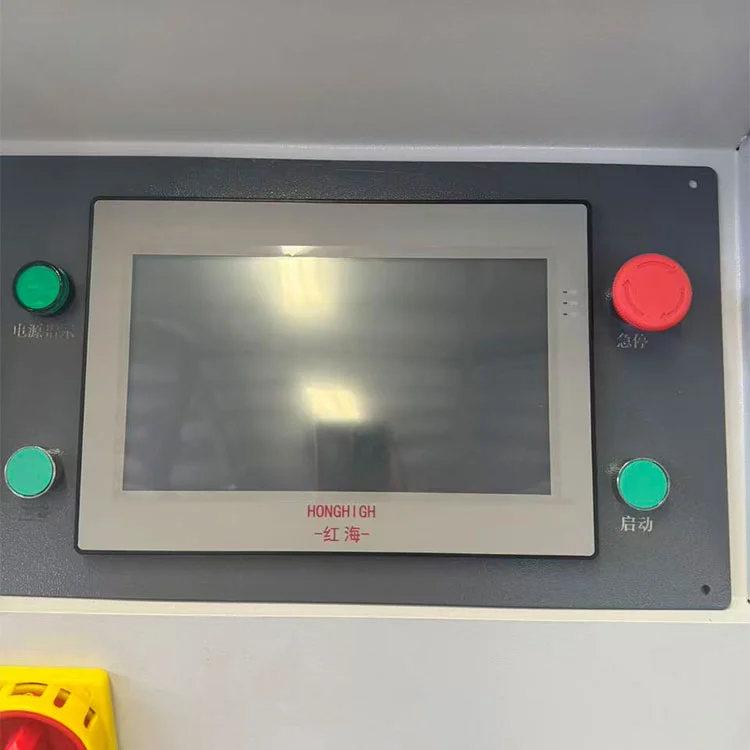

- • Patogus veikimas10 colių jutiklinis CNC (Delta/ESTUN); anglų/kinų sąsaja;paprastas G kodas arba vizualinis programavimas--- Reikalingas minimalus mokymas.
- • Saugus ir mažai priežiūros reikalaujantisVisiškai uždara apsauginė apsauga; automatinis tepimas; pneumatiniai spaustukai su gumine apsauga apsaugo nuo profilio deformacijos.
Programos
- Specialios formos šiluminio pertraukimo aliuminio rėmai / skersiniai
- Sistemos langai ir duryskampuoti rėmo/varčios profiliai
- Užuolaidų sienelė aliuminissudėtingas galų frezavimas ir įpjovimas
- Aukščiausios klasės fasado profiliai sukelių kampų jungtys
Techninės specifikacijos
- Maitinimas: 380V/50Hz/3Ph (pritaikomas)
- Bendra galia: 5,5 kW (4kW velenas + servo pavaros)
- Veleno greitis: 2800 aps./min
- Frezavimo pjaustytuvo skersmuo: φ250–φ300 mm (deimantas)
- Darbinis oro slėgis: 0,5-0,8 MPa
- Maksimalus frezavimo gylis: 100 mm (0°), 70 mm (45°)
- Maksimalus profilio dydis: W≤150mm × A≤200mm
- Mašinos matmenys: 2100 × 1100 × 1600 mm
- Svoris: ≈650 kg
- Sertifikatas: CE/ISO
- Gamyba ir pardavimas
Kodėl verta rinktis šį 3+2 daugiakampį galinį frezą?
- Universalumas daugiau nei 3+1 mašinos: Rankenosspecialūs kampai ir sudėtingos formoskiti negali.
- Gamykla tiesiai iš Kinijos: Konkurencinga kaina,2 metų garantija, greitas pristatymas.
- Visas techninis palaikymas: Mokymai internetu, video vadovai, atsarginių dalių tiekimas.
Kelių kampų 3+2 galų frezavimo staklės – geriausias sprendimas specialios formos aliuminio gniužuliams apdoroti.
