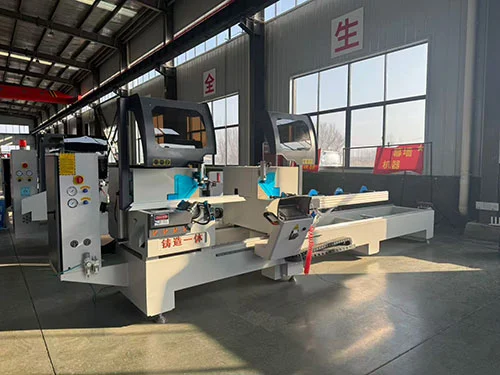

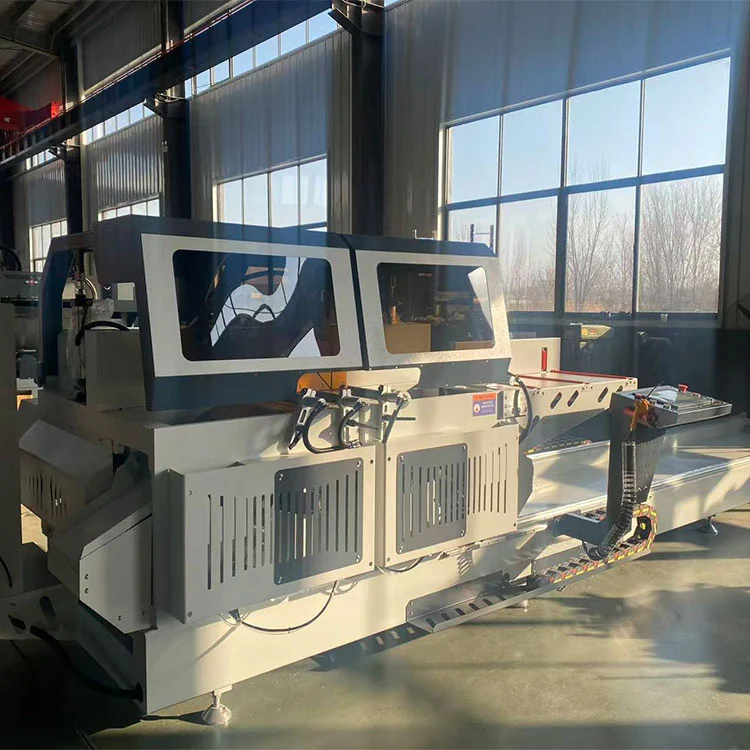

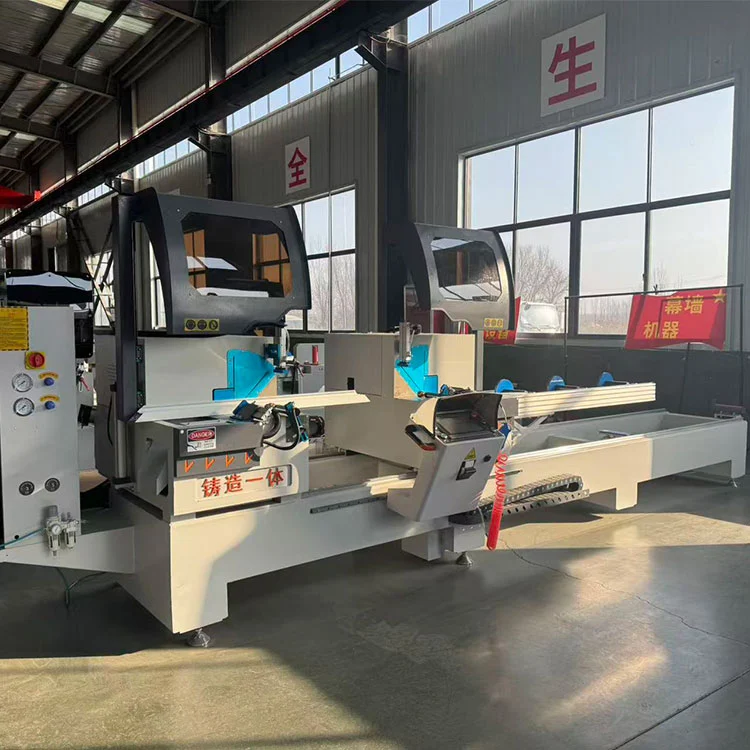

Pusiau automatinė dvigubos galvutės įstrižainės pjūklo aliuminio profilio pjovimo staklės

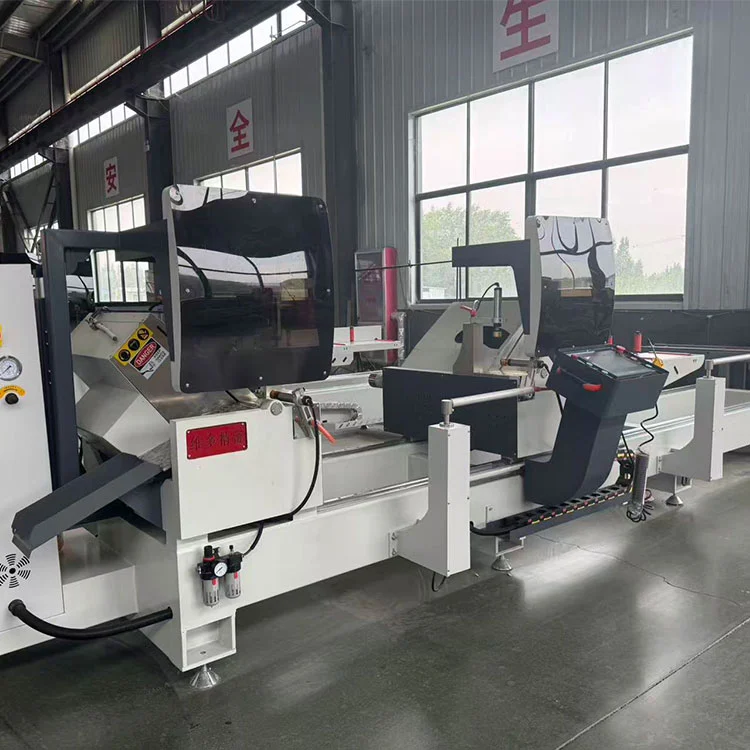

Shandong Lebulang Precision Machinery Co., Ltd., veikianti pagal prekės ženklą Lebulang Machine, nuo 1996 m. gamina aliuminio ir PVC apdirbimo įrangą savo gamykloje Džinane, Kinijoje. Šis pusiau automatinis dvigalvis kampinis pjūklas pjauna aliuminio profilius langams, durims, užuolaidų sienoms ir pramoniniams rėmams. Jis apdoroja profilius iki 350 mm pločio ir 150 mm aukščio su horizontaliais pjovimo kampais nuo 45° iki 135° ir vertikaliais kampais nuo 45° iki 90°. Du 4 kW varikliai varo pjūklo ašmenis 2800 aps./min., o dešinioji galvutė juda linijiniais kreiptuvais su krumpliaračiu, kad būtų galima nustatyti ilgį. Penkių ašių visiškai uždara CNC sistema valdo kampo ir ilgio padėties nustatymą, o pjovimo pastūmos greitis yra laipsniškai reguliuojamas nuo 0 iki 3 m/min.

Techniniai parametrai

Savybės

• Didelio profilio pjovimas:ThePusiau automatinė dvigubos galvutės įstrižainės pjūklo aliuminio profilio pjovimo staklėsskirtas didelių aliuminio profilių dvimačiam kombinuotam kampiniam pjovimui. Jis veikia iki 350 mm pločio ir iki 150 mm aukščio, dengia standartines užuolaidines sieneles ir pramoninius ekstruzijos dydžius.
• Penkių ašių visiškai uždara CNC sistema:Kampo ir ilgio padėties nustatymas valdomas penkių ašių CNC sistema su uždaro ciklo grįžtamuoju ryšiu. Tai palaiko kampo toleranciją ±5′ ribose, o pakartotinio ilgio toleranciją – ±0,2 mm įprastomis darbo sąlygomis.
• Judama pjūklo galvutės transmisija:Dešinioji pjovimo galvutė juda ant linijinės kreipiamosios poros su krumpliaračio pavara. Ši konstrukcija palaiko tvirtumą, reikalingą tiksliai nustatyti ilgį per visą 6000 mm pjovimo pajėgumą.
• Tikslieji ašies guoliai:Pjūklo galvutės sukimui naudojami sukryžiuoti cilindriniai ritininiai guoliai, kurie užtikrina stabilų, mažos trinties kampinį judėjimą. Ši konstrukcija prisideda prie sklandaus kampo reguliavimo ir patikimo fiksavimo nustatytoje padėtyje.
• Patobulinta svirties konstrukcija:Pjūklo diskas sumontuotas ant sustiprintos svirties, kuri pakyla aukštyn iš apačios. Ši konfigūracija sukuria lygų, švarų pjovimo paviršių ant profilio ir pagerina bendrą pjovimo stabilumą.
• Ašmenų sūpynės po stalu:Ašmenų padavimo kryptis yra iš apačios, o tai padeda išlaikyti operatoriaus rankas nuo pjovimo zonos ciklo metu.
• Integruotas tepimas ir aušinimas:Rūko tepimo ir aušinimo įtaisas juda kartu su pjūklo ašmenimis, tepdamas pjovimo skystį tiesiai ant ašmenų dantų ir pjovimo vietos. Tai padeda pailginti ašmenų tarnavimo laiką ir pagerinti aliuminio pjovimo kokybę.

Kaip tai veikia

ThePusiau automatinė dvigubos galvutės įstrižainės pjūklo aliuminio profilio pjovimo staklėsveikia, kai operatorius CNC valdymo pulte nustato norimus horizontalius ir vertikalius pjovimo kampus, taip pat pjūvio ilgį. Dešinioji pjovimo galvutė automatiškai juda tiesiniu kreiptuvu į užprogramuotą padėtį. Aliuminio profiliai dedami ant ritinėlių atraminių stalų ir tvirtinami pneumatiniais spaustukais. Abi galvutes galima pjauti vienu metu arba atskirai. Pjovimo ciklo metu pjovimo diskai pasisuka į viršų iš po darbastalio ir pjauna profilį kontroliuojamu pastūmos greičiu nuo 0 iki 3 m/min. Pjovimo metu įsijungia rūko tepimo sistema. Kai peiliai atsitraukia, spaustukai atsilaisvina ir nupjautos dalys pašalinamos. Penkių ašių uždaro ciklo CNC sistema stebi ir koreguoja padėtį, kad būtų išlaikytas tikslumas pjaustant partiją.

Pagrindiniai komponentai

• Pjūklo varikliai (2 × 4 kW):Kiekvieną pjovimo galvutę varo 4 kW variklis, besisukantis 2800 aps./min. Galia derinama su ašmenų skersmeniu ir pjovimo skerspjūvio galia 350 × 150 mm.
• Linijinis kreiptuvas ir krumpliastiebis:Judanti dešinė galvutė važiuoja ant tikslaus linijinio kreiptuvo ir yra išdėstyta krumpliaračio pavara. Ši transmisija užtikrina tvirtumą ir tikslumą, reikalingą nustatant ilgį virš 6000 mm lovos.
• Kryžminiai ritininiai guoliai:Naudojamas prie pjovimo galvutės ašies kampui reguliuoti. Šie guoliai užtikrina didelį tvirtumą ir sklandų sukimąsi su minimaliu atstūmimu.
• Penkių ašių CNC valdiklis:Valdo horizontalius ir vertikalius pjovimo kampus, ilgio padėtį ir pastūmos greitį. Uždaro ciklo sistema naudoja kodavimo įrenginių grįžtamąjį ryšį, kad išlaikytų padėties nustatymo tikslumą.
• Rūko tepimo sistema:Purkštuko mazgas, judantis kartu su pjūklo disku, tiekdamas purškiamą pjovimo skystį į pjovimo zoną. Tai sumažina trinties šilumą ir padeda išvengti aliuminio drožlių suvirinimo ant ašmenų dantų.
• Pneumatiniai spaustukai:Pjovimo metu laikykite profilį savo padėtyje. Suspaudimo slėgis reguliuojamas oro reguliatoriumi.

Programos

ThePusiau automatinė dvigubos galvutės įstrižainės pjūklo aliuminio profilio pjovimo staklėsnaudojamas aliuminio profilių pjaustymui langų ir durų gamyboje, užuolaidų sienelių gamyboje, saulės kolektorių rėmų gamyboje ir bendram pramoniniam aliuminio apdirbimui. Jis tvarko kietus ir tuščiavidurius išspaudimus, terminio pertraukimo profilius ir lengvas spalvotųjų metalų dalis, neviršijant nurodytos pjovimo galios.

Gamintojas ir palaikymas

Shandong Lebulang Precision Machinery Co., Ltd., veikianti kaip Lebulang mašina, nuo 1996 m. gamina aliuminio apdirbimo įrangą Džinano mieste, Kinijoje.Pusiau automatinė dvigubos galvutės įstrižainės pjūklo aliuminio profilio pjovimo staklėstiekiamas tiesiogiai gamykloje su CE ir ISO sertifikatu. Vienerių metų garantija taikoma pagrindinei konstrukcijai. Pridedama nuotolinė techninė pagalba, operacijų vaizdo įrašai ir vadovas anglų kalba. Atsarginės dalys yra sandėliuojamos išsiuntimui. Įtampa, pjovimo ilgis ir suspaudimo parinktys gali būti pritaikytos užsakymo metu.

DUK

1 klausimas: kokio tipo profilius galima pjauti šiuo pjūklu?

A: Pjauna iki 350 mm pločio ir 150 mm aukščio aliuminio profilius, įskaitant tvirtus strypus, tuščiavidurius išspaudimus ir terminio pertraukimo profilius. Taip pat tinka lengviems spalvotiems metalams ir kai kuriems PVC profiliams.

2 klausimas: ar galima sumažinti sudėtinius kampus?

A: Taip. Mašina atlieka dvimatį kombinuotą kampinį pjovimą, kurio horizontalus kampas reguliuojamas nuo 45° iki 135°, o vertikalus kampas nuo 45° iki 90°.

3 klausimas: koks yra pjovimo tikslumas?

A: Pakartotinio nustatymo ilgio tolerancija yra ±0,2 mm, o pjovimo kampo paklaida yra ±5′ standartinėmis darbo sąlygomis su tinkamai prižiūrimais peiliais.

4 klausimas: ar teisingas galvos padėties nustatymas yra automatinis?

A: Taip. Dešinė galvutė automatiškai juda linijiniu kreiptuvu į užprogramuotą padėtį per penkių ašių CNC sistemą. Operatorius valdymo pulte įveda norimą ilgį.

5 klausimas: koks yra minimalus užsakymo kiekis ir pristatymo laikas?

A: Minimalus užsakymo kiekis yra vienas rinkinys. Standartinis pristatymo laikas paprastai yra 15–25 darbo dienos nuo užstato gavimo, atsižvelgiant į dabartinį gamybos grafiką.
