5 ašių CNC langų ir durų profilių pjovimo pjūklas

22,5°--135° Aliuminio spintelės rėmo ypatybės ir privalumai

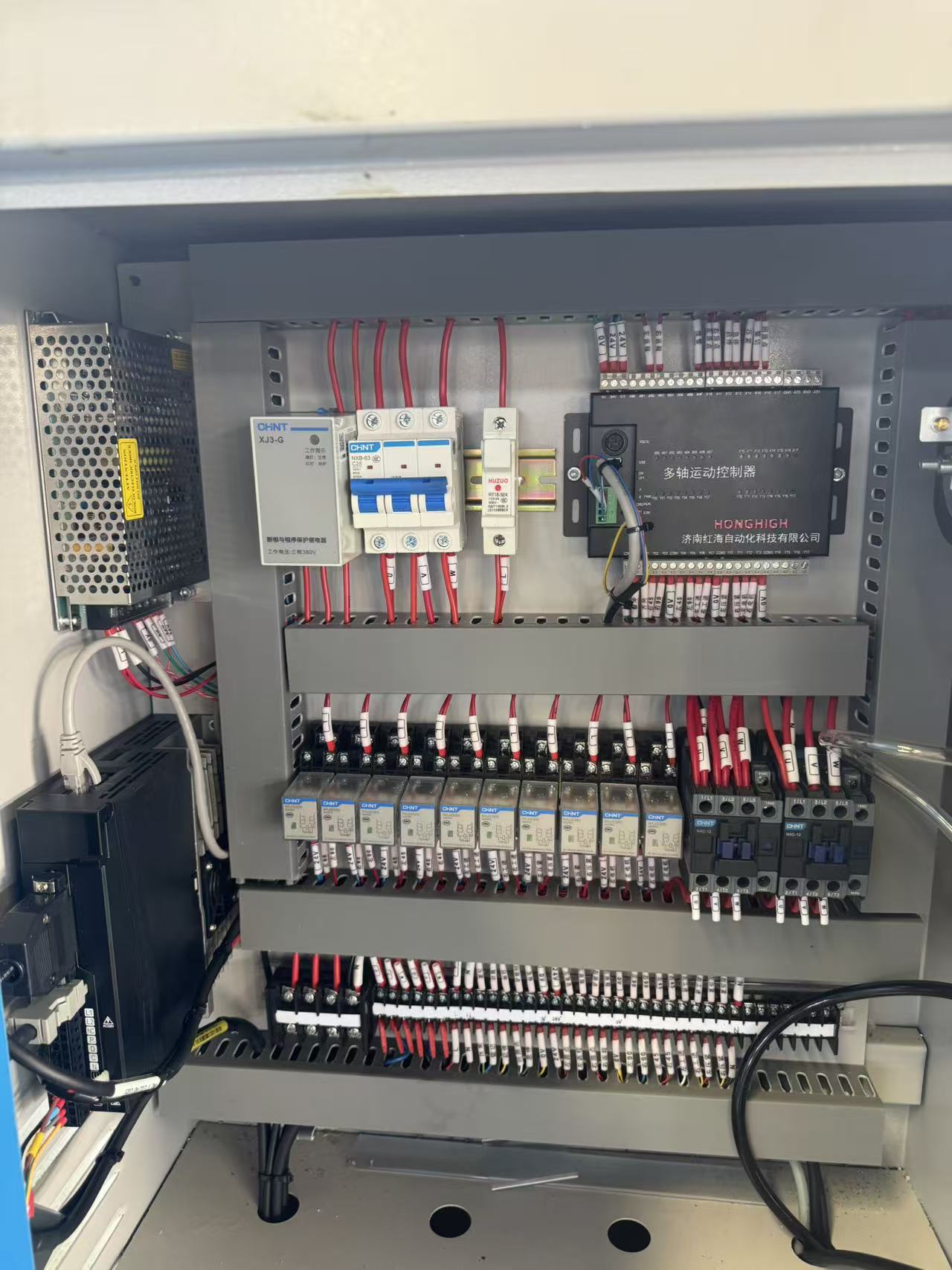

1. 5 ašių CNC intelektuali valdymo sistema

• Įrengtas pramoninis CNC valdiklis irservo varikliai be šepetėliųvisoms 5 ašims, užtikrinant sklandžius, tikslius ir kartojamus judesius.
• 15 colių jutiklinis ekranassu patogia sąsaja: užprogramuokite kampus, ilgius ir pjovimo režimus minutėmis; palaiko USB/LAN duomenų perdavimą.
• Įmontuotasautomatinis kompensavimasdėl ilgio ir kampo klaidų, pašalinant rankinį reguliavimą ir sumažinant medžiagų švaistymą.

2. Neprilygstamas kampo universalumas (22,5°–135°)

• Horizontalus sukimasis: 22,5° (į išorę) iki 135° (į vidų) neribotam įstrižainės kampo deriniams.
• Vertikalus pakreipimas: 45°--90° nuožulniam pjovimui, todėl vienu žingsniu galima atlikti sudėtingą 2D sudėtinį kampinį pjovimą.
• Puikiai tinkaaliuminio spintelių staktų kampai, durų staktos įpjovos ir individualūs architektūriniai profiliai.

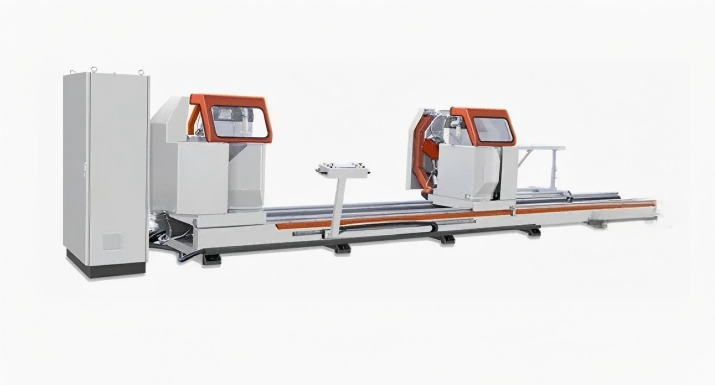

3. Dviejų galvučių didelio efektyvumo pjovimas

• Dvi nepriklausomos pjovimo galvutės (fiksuotos kairės, motorinės dešinės) susinchroninis arba individualus veikimas.
• Maksimalus pjovimo ilgis:6000 mm; tvarko didelius aliuminio profilius spintelių rėmams ir užuolaidų sienoms.
• Pjovimo ciklas aukštynsu radialiniu padavimu: sujungia pasukamuosius ir linijinius judesius, kad būtų galima maksimaliai pjauti.

Pagrindinės savybės

Visiškas pjovimo galvutės sukimosi, pakreipimo ir profilio padėties valdymas pašalina rankinį reguliavimą, todėl užtikrinamas nuoseklus tikslumas sudėtingais kampais.

Neprilygstamas pjovimo tikslumas

Pasiekiamas ±0,1 mm padėties tikslumas, užtikrinantis puikų įstrižinį, nuožulnų ir sudėtinį pjūvį aukščiausios klasės architektūriniams projektams.

Išmani CNC sąsaja

Į naudotoją orientuota jutiklinio ekrano valdymo sistema supaprastina programavimą, išsaugo pjovimo modelius ir sumažina operatoriaus mokymosi laiką.

Aukščiausia paviršiaus apdaila

Didelės spartos peiliukai su karbido antgaliais kartu su vibraciją slopinančia konstrukcija užtikrina švarius pjūvius be įbrėžimų, kuriems nereikia antrinio apdorojimo.

Tvirtas pneumatinis suspaudimas

Daugiataškis suspaudimas tvirtai pritvirtina profilius pjovimo metu, sumažina vibraciją ir padidina saugumą.

Didelės apkrovos pramoninė konstrukcija

Sustiprintas plieninis rėmas ir antikorozinė danga užtikrina ilgalaikį stabilumą net ir didelės apimties gamybos aplinkoje.

Optimizuotas efektyvumui

Automatizuotos darbo eigos ir greiti pjovimo ciklai žymiai padidina kasdienę našumą ir sumažina medžiagų atliekų kiekį.



22,5°--135° Aliuminio spintelės rėmas

5 ašių CNC sudėtinis įstrižinis pjūklas 22,5°--135° aliuminio korpuso rėmo techniniai parametrai

• ☆ Maitinimo įtampa: 380V±10% 50Hz±2% trifazė keturių laidų sistema
• ☆ pjovimo variklio galia: 3kW 2800 aps./min
• ☆ Darbinis slėgis: 0,6 ~ 0,8 MPa
• ☆ Pjūklo ašmenų specifikacijos: Φ600 × Φ38 × 4,8 × 4,2 × 144P
• ☆ Pjūklo ašmenų kampas: 45° ~ 90° savavališkas kampas
• ☆ Stalo sukimosi kampas: 45 ° ~ 135 ° savavališkas kampas
• ☆ Pjovimo sekcijos diapazonas: 200 mm × 200 mm (pjovimo kampas 90°, plotis × aukštis, žr. pjovimo sekcijos diapazoną)
• ☆ Pjovimo ilgis: 700mm ~ 5000mm (90°)
• ☆ Ašmenų padavimo greitis: 0 ~ 3 m/min
• ☆ Pjovimo paviršiaus šiurkštumas: ≤ Ra12,5μm

DUK

1 klausimas: kokias medžiagas gali apdoroti ši mašina?

A: Jis optimizuotas aliuminio, UPVC ir sudėtiniams profiliams. Dėl plieno arba nerūdijančio plieno, susisiekite su mumis dėl specializuoto modelio.

2 klausimas: ar pjovimo programas galima išsaugoti ir panaudoti pakartotinai?

A: Taip, CNC sistema leidžia neribotai saugoti pjovimo raštus ir greitai atgauti pakartotinius užsakymus.

3 klausimas: ar teikiamas operatoriaus mokymas?

A: Taip. Mes tiekiame išsamius vadovus, mokomuosius vaizdo įrašus ir nuotolines mokymo sesijas, kad užtikrintume sklandų paleidimą.

4 klausimas: koks yra įprastas pristatymo laikas?

A: Standartinėms mašinoms reikia 15–25 darbo dienų. Individualizuotoms CNC sistemoms gali prireikti 25–35 darbo dienų.
