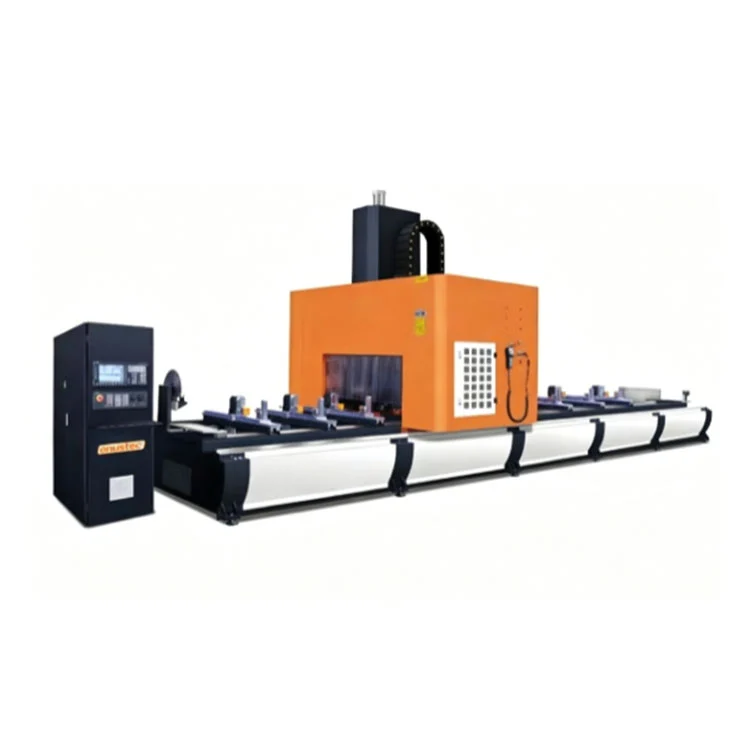

5 ašių portalinis užuolaidų sienų apdirbimo centras

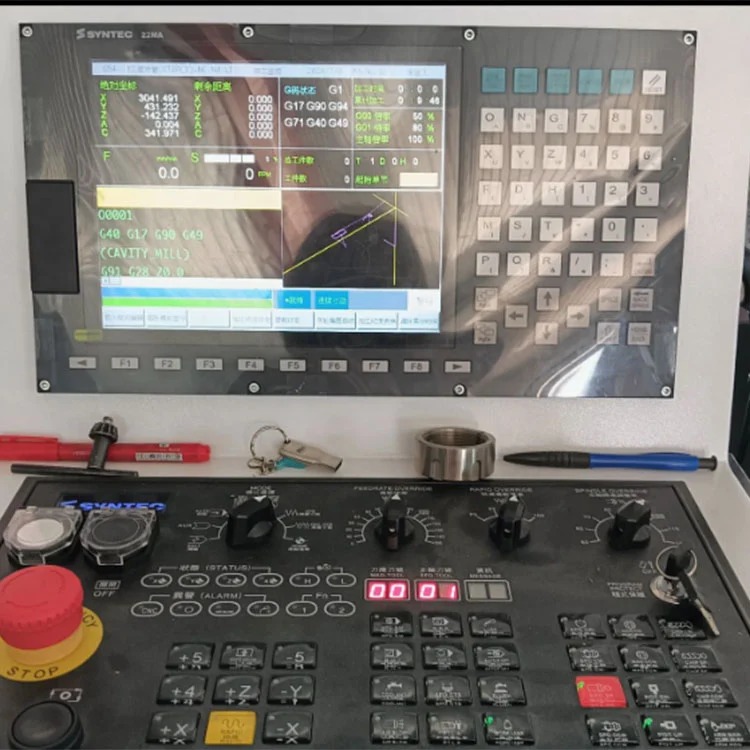

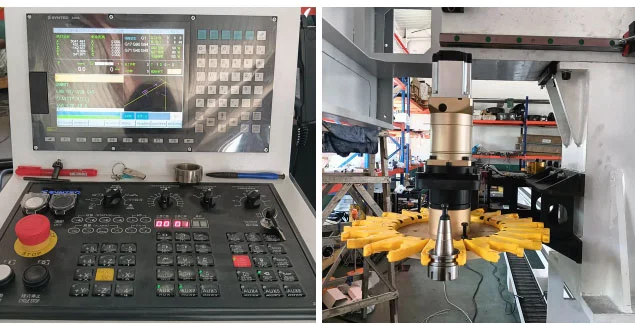

Pagaminta Lebulang Machine savo gamykloje Džinane, Kinijoje, veikianti nuo 1996 m.5 ašių portalinis užuolaidų sienų apdirbimo centrasturi CE ir ISO 9001 sertifikatus ir tiekiamas tiesiogiai gamykloje su OEM/ODM palaikymu. Šis judantis 5 ašių CNC centras apdoroja ilgus aliuminio užuolaidų profilius vienu suspaudimu, frezuodamas, gręždamas, pjaustydamas ir sriegiuodamas kelis paviršius. Didelio greičio HSD velenas (12 kW arba 15 kW, iki 18 000 aps./min.) ir 12 įrankių dėtuvė bei speciali pjūklo diskų stotis (maks. 400 mm) leidžia automatiškai keisti įrankius. Siemens 828D arba OSAI 5 ašių valdymas užtikrina RTCP, švytuoklinį apdirbimą ir automatinį įrankių matavimą. Standartinė X ašies eiga yra 6500 mm, išplečiama iki 9400 mm.

Pagrindinės savybės

• 5 ašių apdirbimas vienu metu:X, Y, Z, A ir C ašys veikia kartu pagal RTCP, kad įrankio galas tiksliai išliktų kelyje. Viena sąranka pasiekia penkis paviršius ir profilio galą, pašalinant pakartotinį tvirtinimą.
• Ilgo profilio talpa:X ašies eiga iki 6 500 mm standartiškai (7 000 mm arba 9 400 mm pasirenkama) tvarko viso ilgio užuolaidų sienelių išspaudimą nekeičiant padėties.

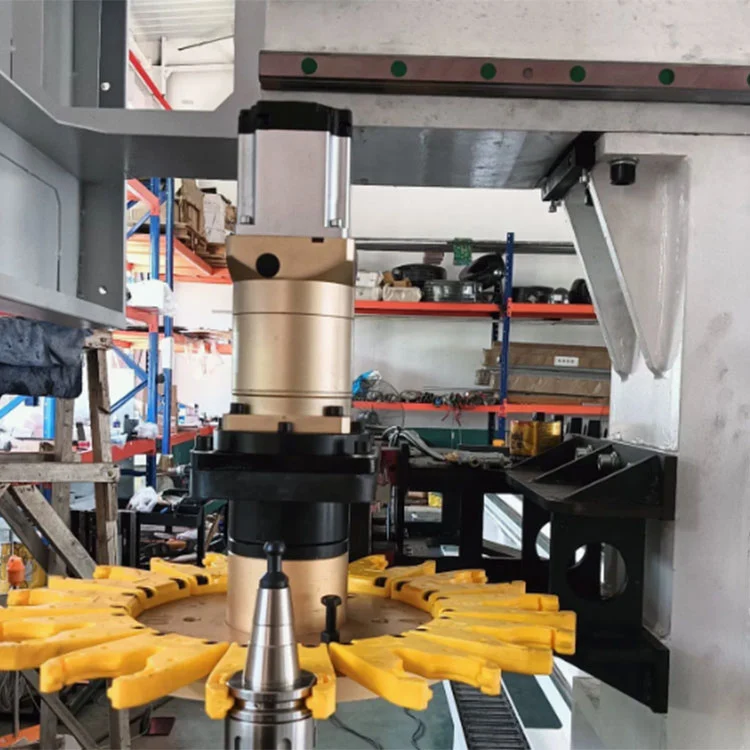

• Integruotas pjovimas ir frezavimas:Įrankių dėtuvė su 12 padėčių ir greta esančia pjūklelio stotimi (Φ400 mm) automatiškai perjungia galinius frezus, grąžtus, sriegius ir diskinį pjūklą, skirtą pjaustyti pagal ilgį ir įpjovimus vienos programos metu.
• HSD velenas:12kW arba 15kW oru aušinamas variklis užtikrina nuo 0 iki 18000 aps./min., tinka aliuminio lydiniams ir plonasieniams plieno profiliams.
• Tikslumas ir pakartojamumas:Linijiniai kreiptuvai ir servovaromi rutuliniai sraigtai užtikrina ±0,01 mm padėtį ir ±0,005 mm pakartojamumą, atitinkančius griežtus jungties tolerancijas, kurių reikalaujama sujungtose užuolaidinėse sienose.
• Švytuoklės veikimas:Valdiklis palaiko švytuoklės režimą – apdirbamas vienas ruošinys, o operatorius įkelia kitą į atskirą tvirtinimo zoną, taip sumažinant tuščiosios eigos laiką.

Techninės specifikacijos

Kaip tai veikia

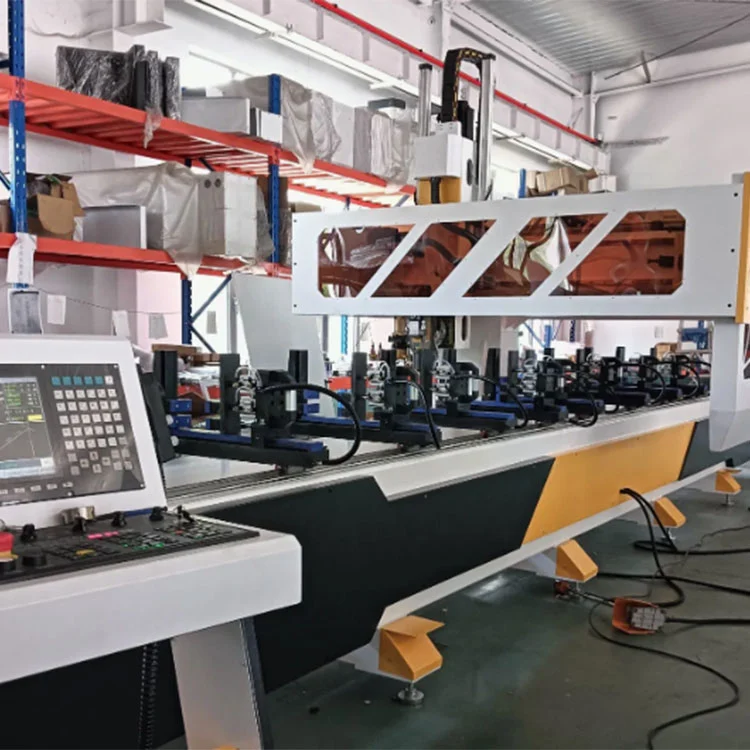

The5 ašių portalinis užuolaidų sienų apdirbimo centrasveikia su judančiu portalu virš fiksuoto darbo stalo. Operatorius uždeda aliuminio ekstruziją ant stalo ir įjungia pneumatinį arba hidraulinį suspaudimą. Per Siemens arba OSAI valdiklį įkeliama iš anksto parašyta G kodo programa. Portalas juda išilgai X ašies į pirmąją apdirbimo padėtį, o 5 ašių galvutė paverčia veleną reikiamu kampu. RTCP automatiškai kompensuoja įrankio ilgio poslinkius sukimosi judesių metu, todėl įrankio antgalis tiksliai seka užprogramuotą kelią. Tokios operacijos kaip gręžimas, frezavimas, sriegimas ir pjovimas atliekamos keliais paviršiais neatjungiant profilio. Kai apdirbimo seka baigiasi vienoje zonoje, platforma pereina į kitą arba mašina pereina į švytuoklės režimą, leidžiantį operatoriui iškrauti užbaigtą detalę ir įkelti naują, o apdirbimas tęsiamas gretimame įtaise. Skiedros pašalinamos integruotu konvejeriu.

Pagrindinė taikymo sritis

Tipiškos programos, skirtos5 ašių portalinis užuolaidų sienų apdirbimo centrasapima:

1. Daugiaaukščių pastatų vienetiniai aliuminio užuolaidų rėmai
2. Stiklo fasadų išspaudimas su paslėptu ir atviru rėmu
3. Užuolaidų sienų kampinės jungtys ir specialios formos fasado profiliai
4. Saulės kambarys, stoglangis ir dideli aliuminio langų ir durų profiliai
5. Stiklinės užuolaidų sienelės aliuminio atraminiai laikikliai su tašku
6. Pramoniniai aliuminio fasadai ir dekoratyviniai plieniniai sienų profiliai
7. Aviacijos ir kosmoso lengvi aliuminio profiliai (suderinami su įvairiomis pramonės šakomis)

Tinkamos žaliavos: 6063 aliuminio lydinys, tuščiaviduriai išspaudimai, tvirtas aliuminis, plonasienis plienas, PVC architektūriniai profiliai.

DUK

K: Kaip naudoti savo mašiną?

A: Kiekviena mašina prieš išsiunčiant yra išbandoma gamykloje ir sureguliuojama. Pateikiamas išsamus vaizdo įrašų vadovas ir rašytinė dokumentacija. Taip pat teikiamas nuotolinis palaikymas iškilus sąrankos klausimams ir trikčių šalinimui.

Kl .: koks pristatymo laikas?

A: Gamyba paprastai trunka 15–25 darbo dienas nuo užstato mokėjimo gavimo.

K: Kokios yra mokėjimo sąlygos?

A: T / T 30% užstatas patvirtinus užsakymą, likusieji 70% likutis sumokėti prieš išsiuntimą.

K: Ar esate gamykla ar prekybos įmonė?

A: Lebulang Machine yra gamintojas, turintis savo gamyklą Dzinane, Kinijoje. Mes taip pat tiekiame papildomą durų ir langų įrangą, kad galėtume teikti paslaugas vienu langeliu.

Kl .: koks jūsų pajėgumas jūsų dirbtuvėje?

A: Mūsų metinis gamybos pajėgumas viršija 800 mašinų.
