Didelio tikslumo 5 ašių CNC kombinuotas įstrižinis pjūklas

22,5°--135° Aliuminio spintelės rėmo ypatybės ir privalumai

1. 5 ašių CNC intelektuali valdymo sistema

• Įrengtas pramoninis CNC valdiklis irservo varikliai be šepetėliųvisoms 5 ašims, užtikrinant sklandžius, tikslius ir kartojamus judesius.
• 15 colių jutiklinis ekranassu patogia sąsaja: užprogramuokite kampus, ilgius ir pjovimo režimus minutėmis; palaiko USB/LAN duomenų perdavimą.
• Įmontuotasautomatinis kompensavimasdėl ilgio ir kampo klaidų, pašalinant rankinį reguliavimą ir sumažinant medžiagų švaistymą.

2. Neprilygstamas kampo universalumas (22,5°–135°)

• Horizontalus sukimasis: 22,5° (į išorę) iki 135° (į vidų) neribotam įstrižainės kampo deriniams.
• Vertikalus pakreipimas: 45°--90° nuožulniam pjovimui, todėl vienu žingsniu galima atlikti sudėtingą 2D sudėtinį kampinį pjovimą.
• Puikiai tinkaaliuminio spintelių staktų kampai, durų staktos įpjovos ir individualūs architektūriniai profiliai.

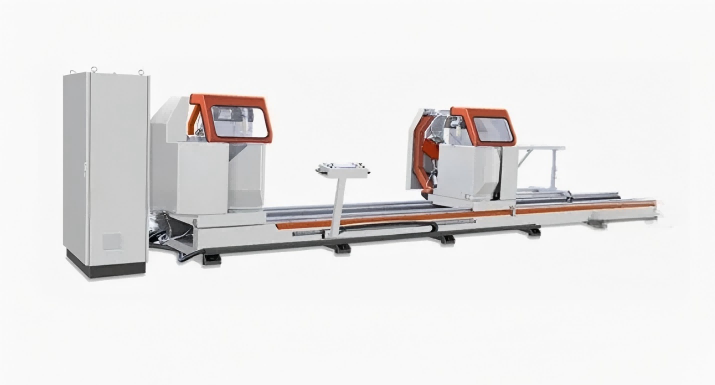

3. Dviejų galvučių didelio efektyvumo pjovimas

• Dvi nepriklausomos pjovimo galvutės (fiksuotos kairės, motorinės dešinės) susinchroninis arba individualus veikimas.
• Maksimalus pjovimo ilgis:6000 mm; tvarko didelius aliuminio profilius spintelių rėmams ir užuolaidų sienoms.
• Pjovimo ciklas aukštynsu radialiniu padavimu: sujungia pasukamuosius ir linijinius judesius, kad būtų galima maksimaliai pjauti.



22,5°--135° Aliuminio spintelės rėmas

22,5°--135° Aliuminio spintelės rėmas Pasirenkami priedai

• Etikečių spausdintuvas profiliui sekti.
• Didelio efektyvumo dulkių surinkėjas.
• Prailgintas medžiagos atraminis stovas (iki 8000 mm).
• Automatinė šėrimo sistema masinei gamybai.

5 ašių CNC sudėtinis įstrižinis pjūklas 22,5°--135° aliuminio korpuso rėmo techniniai parametrai

• ☆ Maitinimo įtampa: 380V±10% 50Hz±2% trifazė keturių laidų sistema
• ☆ pjovimo variklio galia: 3kW 2800 aps./min
• ☆ Darbinis slėgis: 0,6 ~ 0,8 MPa
• ☆ Pjūklo ašmenų specifikacijos: Φ600 × Φ38 × 4,8 × 4,2 × 144P
• ☆ Pjūklo ašmenų kampas: 45° ~ 90° savavališkas kampas
• ☆ Stalo sukimosi kampas: 45 ° ~ 135 ° savavališkas kampas
• ☆ Pjovimo sekcijos diapazonas: 200 mm × 200 mm (pjovimo kampas 90°, plotis × aukštis, žr. pjovimo sekcijos diapazoną)
• ☆ Pjovimo ilgis: 700mm ~ 5000mm (90°)
• ☆ Ašmenų padavimo greitis: 0 ~ 3 m/min
• ☆ Pjovimo paviršiaus šiurkštumas: ≤ Ra12,5μm

DUK

5 ašių CNC servo valdymas

Visiškai automatizuotas pjovimo galvutės sukimosi, pasvirimo ir profilio padėties valdymas užtikrina tikslų kombinuoto kampo pjovimą be rankinio reguliavimo.

Didelio tikslumo pjovimo našumas

Užtikrina ±0,1 mm tikslumą su švariais, be įbrėžimų pjūviais, idealiai tinka aukščiausios klasės aliuminio ir UPVC profilių gamybai.

Kombinuotas įstrižainės ir kūginis pjovimas

Palaiko sudėtingus kampų derinius, įskaitant kampinius, nuožulnius ir sudėtinius pjūvius, skirtus užuolaidinėms sienoms ir architektūriniams profiliams.

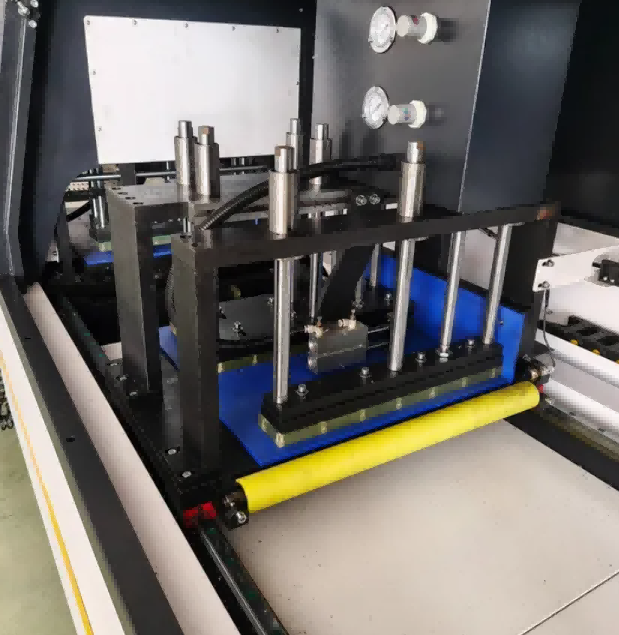

Pneumatinė profilio suspaudimo sistema

Daugiataškis suspaudimas užtikrina stabilų ir patikimą laikymą pjovimo metu, sumažina vibraciją ir padidina saugumą.

Pramoninės klasės mašinų konstrukcija

Tvirtas plieninis rėmas su antikorozine danga užtikrina ilgalaikį stabilumą ir ilgaamžiškumą sudėtingose ​​dirbtuvių aplinkose.

Patogi vartotojui CNC sąsaja

Intuityvus jutiklinio ekrano valdymas su iš anksto nustatytomis pjovimo programomis supaprastina valdymą ir sumažina treniruočių laiką.

Didelio greičio pjovimo efektyvumas

Optimizuota suklio ir servo sistema užtikrina greitus pjovimo ciklus, padidindama langų ir durų gamintojų kasdienę našumą.

Saugos apsaugos sistema

Įrengtos apsauginės priemonės, avarinis stabdymas ir automatinis gedimo signalas, užtikrinantis operatoriaus saugumą
