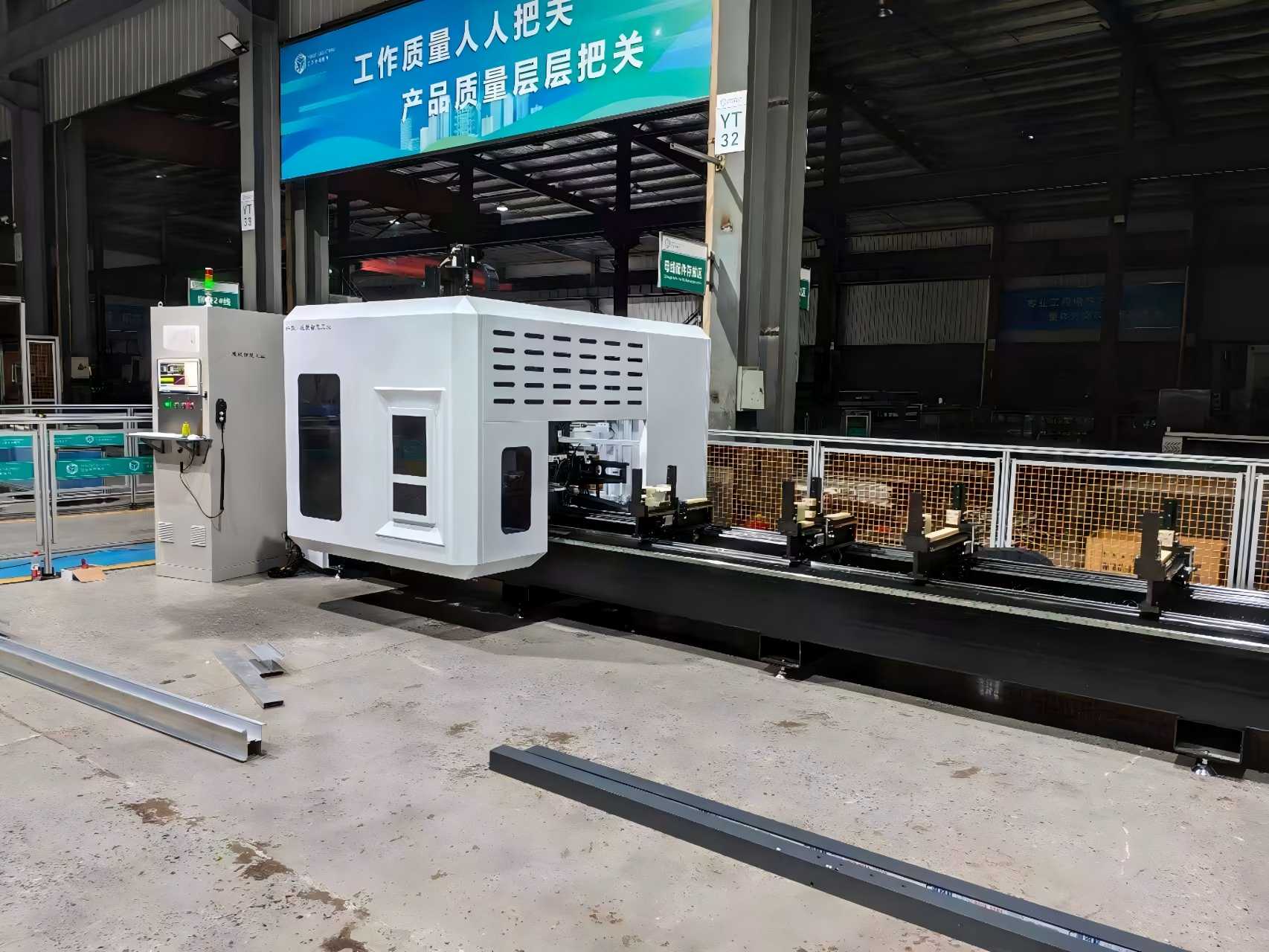

Didelio tikslumo 5 ašių portalinis užuolaidinių sienų komponentų apdirbimo centras

Produkto santrauka

Mūsų didelio tvirtumo 5 ašių platforminis užuolaidinių sienų sistemų apdirbimo centras yra sukurtas taip, kad sudėtingus architektūrinius projektus paverstų tiksliais fasado komponentais. Integruodama CAD/CAM programavimą su A/C ašies sukamuoju frezavimu, mašina apdoroja didelio formato aliuminio profilius, sujungtas plokštes ir plieninius užuolaidų sienelių rėmus vienoje sąrankoje. Jo tvirta platforminė konstrukcija užtikrina ilgalaikį stabilumą ir ±0,05 mm padėties nustatymo tikslumą, o automatinis įrankių keitiklis (ATC) leidžia nuolat frezuoti, gręžti, sriegti ir pjauti. Sukurtas šiuolaikiniam fasadų gamybai, jis pašalina pasikartojančius suspaudimus, sumažina darbo sąnaudas ir užtikrina puikią paviršiaus kokybę sudėtingoms geometrijoms.

Pagrindinės savybės

•


  5 ašių vienalaikis apdirbimas sudėtingoms fasadų geometrijoms ir 3D kontūrams

  Didelės apkrovos platforminė konstrukcija užtikrina didelį tvirtumą ir vibracijos slopinimą

  Didelio formato apdirbimo plotas, palaikantis per dideles užuolaidų sienų plokštes

  Didelio greičio elektrinis velenas, optimizuotas aliuminio ir plieno profiliams

  Automatinis įrankių keitiklis (ATC), skirtas nuolatiniam apdirbimui

  Pažangi CNC valdymo sistema, suderinama su pagrindine CAD/CAM programine įranga

  Pritaikoma konfigūracija vienetinei ir modulinei užuolaidų sienelių gamybai

  CE sertifikuotas su pasauliniu aptarnavimu po pardavimo




Techninės specifikacijos

Kaip tai veikia

. CAD/CAM programavimas

Architektūriniai užuolaidų sienų projektai kuriami CAD programine įranga ir per CAM konvertuojami į CNC įrankius. Sistema apskaičiuoja optimalius pjovimo kampus, įrankių trajektorijas ir sudėtingų fasadų geometrijų apdirbimo sekas.

2. Ruošinio prispaudimas

Ilgi aliuminio arba plieno užuolaidų sienelių profiliai, taip pat negabaritinės fasado plokštės yra patikimai pritvirtinami prie CNC valdomo darbo stalo, naudojant adaptyvius pneumatinius spaustukus, kurie išvengia apdirbamų vietų ir neleidžia deformuotis.

3. Portalo judėjimas (X / Y / Z ašys)

Tilto tipo platforma juda išilgai X ašies (ilgio), o apdirbimo galvutė juda per Y ašį (plotis) ir Z ašį (aukštį). Šis didelio formato kelionių diapazonas palaiko nepertraukiamą viso dydžio užuolaidinės sienelės komponentų apdirbimą.

4. 5 ašių vienalaikis apdirbimas (A / C ašys)

Be linijinio judėjimo, suklio galvutė pakreipiama per A ašį ir sukasi per C ašį, todėl galima frezuoti kampu, apdirbti drenažo griovelius ir pjauti 3D kontūrą neatjungiant ruošinio.

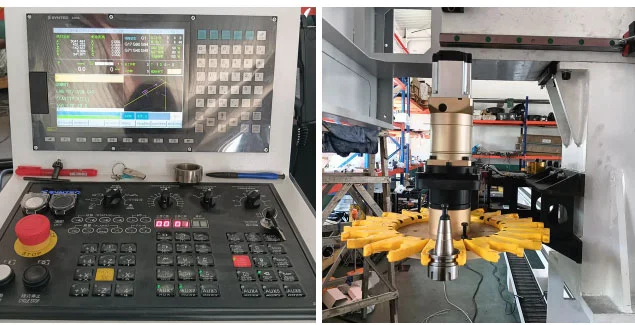

5. Automatinis įrankių keitimas (ATC)

Grąžtai, galiniai frezai, čiaupai ir pjovimo diskai saugomi įrankių dėtuvėje. ATC automatiškai keičia įrankius ciklo metu, todėl viena operacija galima visiškai apdirbti užuolaidų sienelių, skersinių ir plokščių apdirbimą.

6. Tiksli išvestis

Proceso metu atliekamas matavimas ir kompensacija realiuoju laiku užtikrina matmenų tikslumą. Užbaigti užuolaidų sienelių komponentai yra paruošti montavimui, švarūs kraštai, tikslios skylių padėtis ir sudėtingi 3D profiliai.

Proceso eiga:

CAD modelis → CAM įrankių takas → Tvirtinimas → X/Y/Z platforminis judėjimas → A/C ašies pakreipimas → frezavimas / gręžimas / sriegimas → baigtas užuolaidinės sienos komponentas

Pagrindinė taikymo sritis

Tipiškos programos, skirtos5 ašių portalinis užuolaidų sienų apdirbimo centrasapima:

1. Daugiaaukščių pastatų vienetiniai aliuminio užuolaidų rėmai
2. Stiklo fasadų išspaudimas su paslėptu ir atviru rėmu
3. Užuolaidų sienų kampinės jungtys ir specialios formos fasado profiliai
4. Saulės kambarys, stoglangis ir dideli aliuminio langų ir durų profiliai
5. Stiklinės užuolaidų sienelės aliuminio atraminiai laikikliai su tašku
6. Pramoniniai aliuminio fasadai ir dekoratyviniai plieniniai sienų profiliai
7. Aviacijos ir kosmoso lengvi aliuminio profiliai (suderinami su įvairiomis pramonės šakomis)

Tinkamos žaliavos: 6063 aliuminio lydinys, tuščiaviduriai išspaudimai, tvirtas aliuminis, plonasienis plienas, PVC architektūriniai profiliai.

Dažnai užduodami klausimai

1. Kokias medžiagas gali apdoroti ši mašina?

Jis optimizuotas aliuminio užuolaidinių sienų profiliams, taip pat palaiko plienines ir kompozitines fasado medžiagas.

2. Ar ši mašina tinka vienetinėms užuolaidinėms sienoms?

Taip. Didelis portalo tarpatramis ir 5 ašių galimybė puikiai tinka vienetinėms ir modulinėms fasadų sistemoms.

3. Ar galima pritaikyti apdirbimo sritį?

Taip. X / Y / Z eigos ir portalo plotis gali būti pritaikyti pagal projekto reikalavimus.

4. Kokios valdymo sistemos palaikomos?

Standartinės parinktys apima „Siemens“, „Fanuc“ ir OSAI, kurios visos suderinamos su pagrindine CAD / CAM programine įranga.

5. Ar mašina palaiko automatines gamybos linijas?

Taip. Jis gali būti integruotas su automatinėmis pakrovimo ir iškrovimo sistemomis nuolatinei gamybai.

Kodėl verta rinktis šią mašiną

Vieno nustatymo efektyvumas – Jokio kartotinio suspaudimo, mažiau kampo klaidų

Tikslumas pagal architektūros standartus – ±0,05 mm tikslumas matomiems fasadų paviršiams

Keičiama gamyba – tinka tiek mažų partijų pritaikymui, tiek masinei gamybai

Global Compliance – CE sertifikatas ir sukurtas tarptautiniams projektams
