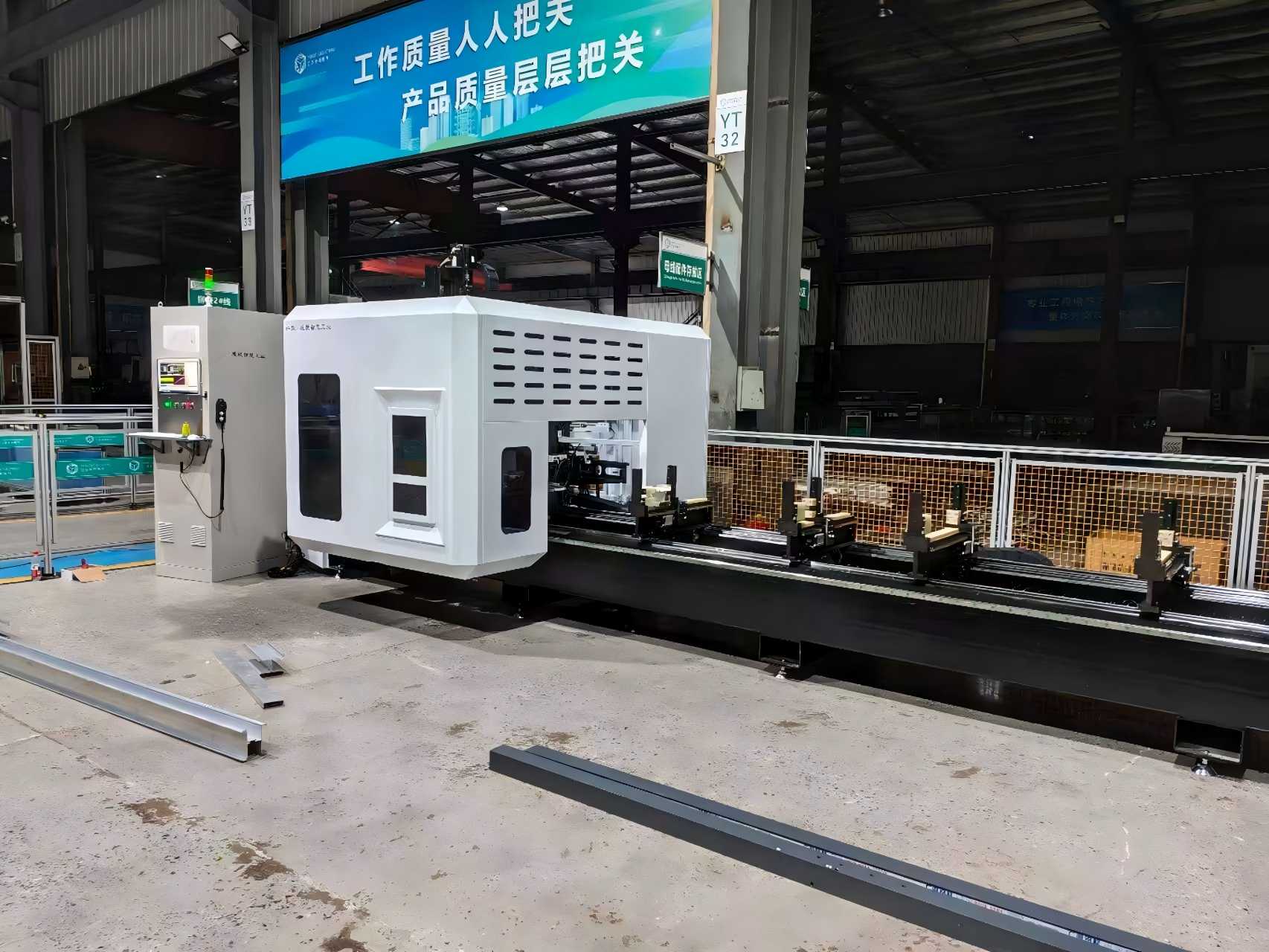

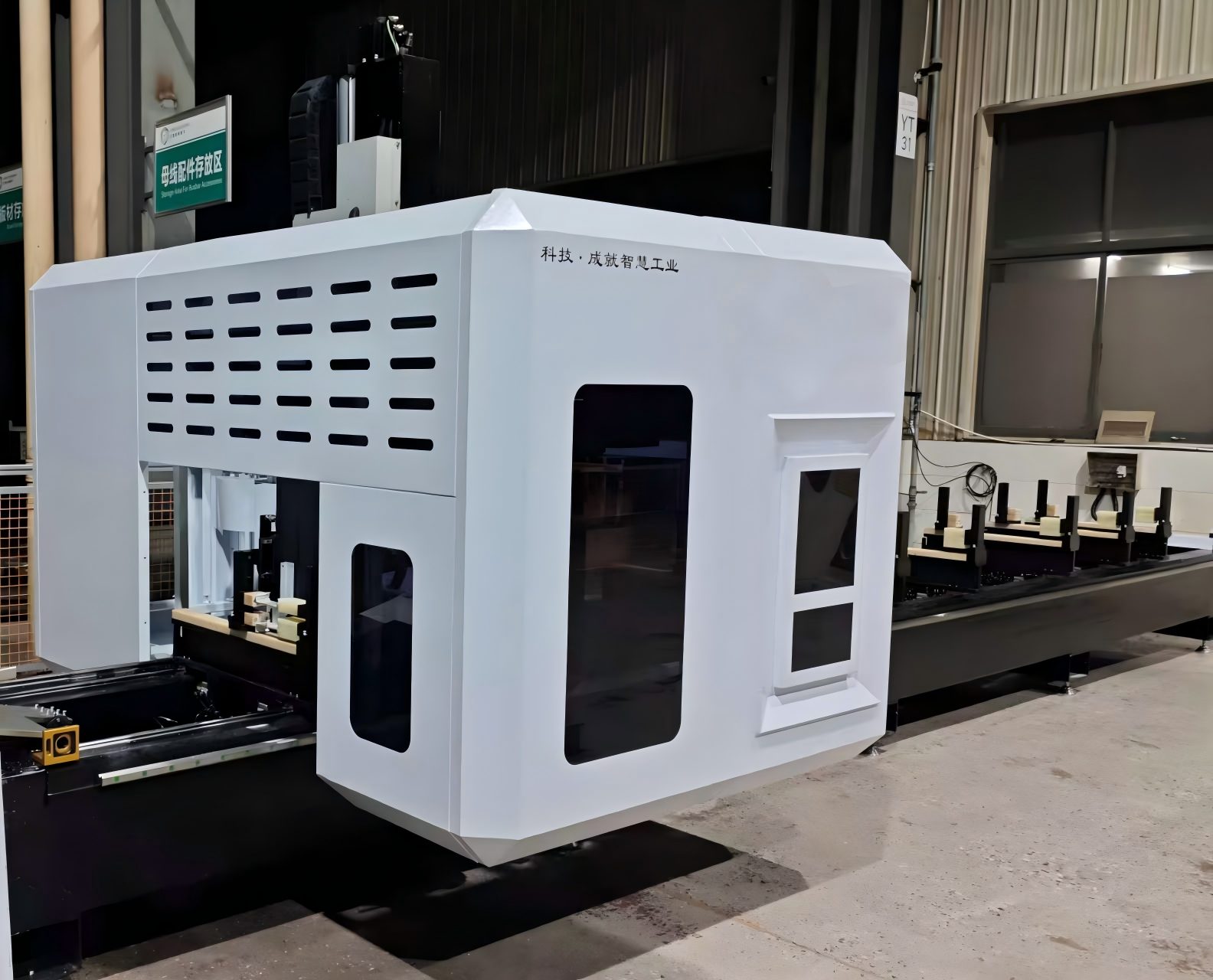

Didelės spartos 5 ašių platforminis užuolaidų sienų gamybos centras

Mūsų didelio tvirtumo 5 ašių portalinis apdirbimo centras yra specialiai sukurtas architektūrinių užuolaidų sienų ir fasadų pramonei. Jis puikiai apdirba didelio formato aliuminio profilius, vienetines užuolaidų sienų plokštes ir sudėtingas geometrijas su ±0,05 mm padėties nustatymo tikslumu. Sukurtas didelio greičio frezavimui, gręžimui, sriegimui ir pjovimui, jis žymiai pagerina gamybos efektyvumą ir užtikrina aukštą paviršiaus kokybę. CE sertifikuotas su visapusiška pagalba po pardavimo.

Pagrindinės savybės

• 5 ašių vienalaikis apdirbimas – idealiai tinka sudėtingoms fasadų geometrijoms ir 3D kontūrams.

  Didelės apkrovos platforminė konstrukcija – didelis tvirtumas ir puikus vibracijos slopinimas, užtikrinantis ilgalaikį tikslumą.

  Didelio formato apdirbimo sritis – palaiko negabaritines užuolaidų sienų plokštes, įvores ir skersinius.

  Didelės spartos velenas – optimizuotas aliuminio ir plieno profilių apdirbimui.

  Automatinis įrankių keitiklis (ATC) – Sutrumpina prastovos laiką ir pagerina našumą.

  Patogi vartotojui CNC sistema – suderinama su pagrindine CAD/CAM programine įranga.

  Pritaikoma konfigūracija – OEM/ODM sprendimai galimi pasauliniams rangovams.




Techninės specifikacijos

Kaip tai veikia

CAD / CAM įvestis

Užuolaidų sienelės plokštė arba aliuminio profilis pirmiausiai modeliuojamas CAD formatu (LogiKal, SchüCal, SolidWorks ir kt.).

CAM programinė įranga konvertuoja 3D modelį į įrankių takus ir G kodą, įskaitant pjovimo kampus, pastūmos greitį, suklio greitį ir įrankių keitimo seką.

2. Užfiksuokite ruošinį

Ilgi aliuminio / plieno užuolaidų sienelių profiliai arba didelės fasado plokštės tvirtinamos ant mašinos lovos naudojant CNC valdomus judamus spaustukus.

Gnybtai automatiškai nustatomi, kad išvengtų susidūrimų ir išlaikytų dalį be deformacijos.

3. Portalo struktūra juda X / Y

Mašina naudoja tilto tipo platformą:

X ašis = platforma juda išilgai profilio / skydo ilgio

Y ašis = apdirbimo galvutė juda per plotį

Z ašis = velenas juda aukštyn/žemyn

Tai suteikia didelę atvirą darbo zoną didelėms užuolaidų sienelių dalims.

4. Dvi sukimosi ašys pakreipia suklį

Be X/Y/Z, mašina turi:

A ašis = pakreipimas aplink X

C ašis = pasukti aplink Z

(arba B/C, priklausomai nuo galvos konstrukcijos)

Taigi velenas gali išpjauti sudėtines įpjovas, kampuotas drenažo angas, 3D fasado kontūrus ir šonines detales neatlaisvindamas detalės.

5. 5 ašių vienalaikis pjovimas

CNC valdiklis kartu varo linijines + sukamąsias ašis.

Įrankis išlieka geriausiu kampu į paviršių → lygesnė apdaila, mažiau šniokštimo, jokio pakartotinio tvirtinimo.

Įprastos operacijos vienoje sąrankoje:

Galinis frezavimas

Gręžimas / sriegimas

Grioveliai

Įpjovos pjovimas

Pjūklo ašmenų pjovimas

3D kontūrų frezavimas sudėtingiems fasadams

6. Automatinis įrankių keitimas

Įrankiai laikomi dėtuvėje (gręžtuvai, galiniai frezai, čiaupai, pjovimo diskai).

ATC programos metu automatiškai keičia įrankius, todėl vienas užuolaidų sienelės profilis gali būti pilnai apdirbtas be operatoriaus įsikišimo.

7. Proceso tikrinimas ir išvestis

Zondai / koduotuvai tikrina padėtį ir įrankio būklę.

CNC kompensuoja nukrypimus realiu laiku.

Rezultatas: baigtas užuolaidų sienelių įdubimas, skersinis arba fasado skydas su tiksliomis skylėmis, grioveliais ir sudėtingais kampais – paruoštas montavimui.

Pagrindinė taikymo sritis

Tipiškos programos, skirtos5 ašių portalinis užuolaidų sienų apdirbimo centrasapima:

1. Daugiaaukščių pastatų vienetiniai aliuminio užuolaidų rėmai
2. Stiklo fasadų išspaudimas su paslėptu ir atviru rėmu
3. Užuolaidų sienų kampinės jungtys ir specialios formos fasado profiliai
4. Saulės kambarys, stoglangis ir dideli aliuminio langų ir durų profiliai
5. Stiklinės užuolaidų sienelės aliuminio atraminiai laikikliai su tašku
6. Pramoniniai aliuminio fasadai ir dekoratyviniai plieniniai sienų profiliai
7. Aviacijos ir kosmoso lengvi aliuminio profiliai (suderinami su įvairiomis pramonės šakomis)

Tinkamos žaliavos: 6063 aliuminio lydinys, tuščiaviduriai išspaudimai, tvirtas aliuminis, plonasienis plienas, PVC architektūriniai profiliai.

Taikymo scenarijai

Vienetinė užuolaidų sienų gamyba

Architektūrinės fasadų plokštės

Aliuminio statramsčiai ir skersiniai

Sudėtinga užuolaidų sienų geometrija

Stiklo užuolaidų sienų griovelių apdirbimas

Plieniniai užuolaidų sienų konstrukciniai rėmai
